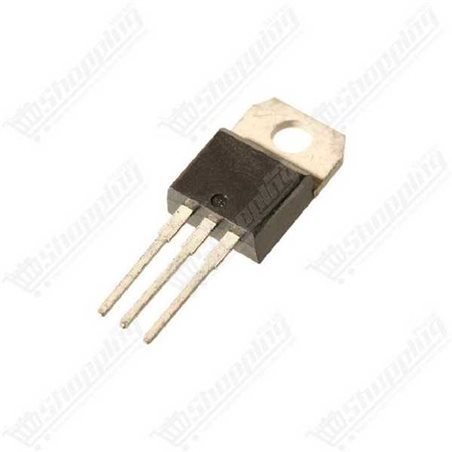

Maîtrisez la Commutation de Puissance AC avec le Triac BTA24
Vous cherchez à piloter des charges inductives ou résistives importantes en toute sécurité ? Ne cherchez plus. Le BTA24 est la solution de choix pour les ingénieurs et techniciens exigeants au Maroc. Contrairement aux commutateurs standards, ce triac haute performance offre une gestion robuste du courant alternatif jusqu'à 25 Ampères. Son atout majeur réside dans sa conception isolée (Série BTA) : la languette de refroidissement est électriquement séparée du circuit, vous permettant de le monter directement sur un dissipateur thermique externe sans kit d'isolation complexe. C'est le composant idéal pour simplifier vos conceptions tout en garantissant une fiabilité industrielle face aux pics de tension du réseau.
Performance et Robustesse : Les Atouts Techniques du BTA24 25A
- Isolation Supérieure : Grâce à son boîtier TO-220AB avec languette isolée, ce composant est certifié pour une tension d'isolation de 2500 V RMS, éliminant les risques de courts-circuits avec le radiateur.
- Puissance de Commutation Élevée : Capable de gérer un courant efficace de 25 A en continu, il supporte des surcharges non répétitives impressionnantes allant jusqu'à 260 A (à 60 Hz).
- Compatibilité Snubberless : Idéal pour les charges inductives (comme les moteurs), sa haute immunité aux parasites (dV/dt > 500 V/µs) réduit, voire élimine, le besoin de circuits d'amortissement (snubber) externes.
- Haute Tension de Blocage : Avec une tolérance de 600V à 800V, il offre une marge de sécurité confortable pour une utilisation sur le réseau 230V AC marocain.
- Sensibilité de Gâchette Optimisée : Un courant de gâchette (IGT) de 35 à 50 mA permet un pilotage aisé via des optocoupleurs standards.
Applications Concrètes : Que piloter avec ce Triac de Puissance ?
- Contrôle Moteur AC : Parfait pour la variation de vitesse sur des moteurs universels ou à induction (perceuses, ventilateurs industriels, pompes).
- Relais Statiques (SSR) : Créez vos propres relais statiques pour une commutation silencieuse et sans usure mécanique.
- Régulation Thermique : Gestion précise de la température pour fours électriques, chauffe-eaux et systèmes de chauffage industriel.
- Gradation Lumineuse (Dimming) : Conception de variateurs de lumière de forte puissance pour l'éclairage de scène ou domestique.
- Automatisation Industrielle : Commutation on/off fiable pour vannes électriques et contacteurs.
Fiche Technique Détaillée : Triac BTA24 TO-220
| Paramètre |
Valeur Spécifiée |
| Courant efficace (IT RMS) |
25 A |
| Tension de blocage (VDRM/VRRM) |
600 V / 800 V |
| Courant de surcharge (ITSM) |
250 A (50Hz) |
| Courant de gâchette (IGT) |
35 mA (Snubberless) / 50 mA (Standard) |
| Tension de gâchette (VGT) |
Max 1.3 V |
| Température de jonction (Tj) |
-40 °C à +125 °C |
| Type de Boîtier |
TO-220AB (Isolé) |
| Résistance thermique (Rth j-c) |
1.7 °C/W |
Commander le Triac BTA24 au Maroc au Meilleur Prix
Ne laissez pas la surchauffe compromettre vos projets. Optez pour la sécurité et la puissance avec le BTA24 600/800V. Disponible dès maintenant dans notre stock, nous assurons une livraison rapide partout au Maroc. Que vous soyez un industriel à Casablanca ou un hobbyiste à Tanger, profitez de notre prix compétitif et de composants certifiés authentiques pour garantir la longévité de vos installations électriques.
Questions Fréquentes sur l'Intégration du BTA24 (FAQ)
Quelle est la différence fondamentale entre les séries BTA24 et BTB24 ?
La distinction est cruciale pour la sécurité. La série BTA intègre une languette de montage isolée électriquement, permettant une fixation directe sur dissipateur. La série BTB n'est pas isolée (la languette est reliée à l'anode MT2), ce qui nécessite impérativement un kit d'isolation (mica + canon isolant) pour éviter les courts-circuits.
Dois-je utiliser un dissipateur thermique pour une charge de 10A avec le BTA24 ?
Absolument. Bien que le composant soit classé pour 25A, il dissipe de la chaleur dès les premiers ampères (environ 1.5W par Ampère). Pour 10A, vous dissipez environ 15W. Sans dissipateur, la température de jonction dépassera les 125°C en quelques secondes, entraînant la destruction du triac.
Comment identifier le brochage du BTA24 (Pinout) ?
Face au composant (inscriptions lisibles devant vous), les broches sont, de gauche à droite :
1. A1 / MT1 (Main Terminal 1)
2. A2 / MT2 (Main Terminal 2)
3. G (Gate / Gâchette)
Faut-il un circuit Snubber pour piloter un moteur avec ce triac ?
Si vous choisissez la version "Snubberless" (souvent suffixe BW ou CW), le circuit RC externe n'est généralement pas nécessaire grâce à sa haute immunité aux variations de tension. Pour la version Standard, l'ajout d'un réseau RC (Snubber) entre MT1 et MT2 est fortement recommandé pour éviter les déclenchements intempestifs dus aux charges inductives.
Comment piloter ce triac de 600V avec un Arduino ou microcontrôleur 5V ?
Il ne faut jamais relier directement le microcontrôleur au triac sous peine de détruire votre carte électronique. Utilisez toujours un optocoupleur (comme le MOC3041 pour la commutation au passage à zéro ou le MOC3021 pour la variation) afin d'assurer une isolation galvanique totale entre la partie commande (5V/3.3V) et la partie puissance (230V).
