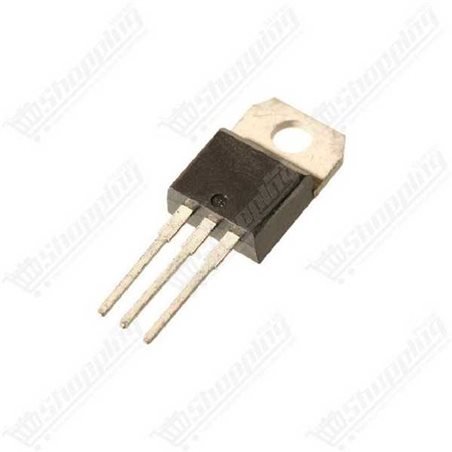

Maîtrisez la Puissance avec le Transistor NPN TIP41
Vos circuits manquent de punch pour piloter des charges conséquentes ? Que vous cherchiez à redonner vie à un amplificateur vintage ou à contrôler un moteur gourmand, le TIP41 est le cheval de trait qu'il vous faut. Ce transistor bipolaire NPN de puissance n'est pas qu'un simple composant électronique ; c'est la solution de référence pour la commutation et l'amplification linéaire. Grâce à sa capacité à gérer des courants importants tout en restant économique, il est l'allié incontournable des passionnés d'électronique et des ingénieurs au Maroc cherchant fiabilité et robustesse dans un boîtier TO-220 standard.
Caractéristiques de Performance du TIP41
- Puissance de Commutation Élevée : Capable de gérer un courant de collecteur continu (Ic) impressionnant de 6 Ampères, avec des pointes allant jusqu'à 10 A.
- Dissipation Thermique Optimale : Conçu pour endurer jusqu'à 65 Watts de dissipation totale, assurant une stabilité parfaite lorsqu'il est monté sur un radiateur approprié.
- Polyvalence de Tension : Supporte une tension Collecteur-Émetteur (Vceo) adaptée à la majorité des alimentations DIY (40V à 100V selon la variante).
- Vitesse de Réponse : Avec une fréquence de transition de 3,0 MHz, il assure une réactivité suffisante pour les applications audio et la commutation rapide.
Applications et Utilisation du TIP41 dans vos Projets
- Amplification Audio Hi-Fi : Indispensable pour créer des étages de sortie Push-Pull symétriques, souvent couplé avec son complémentaire PNP, le TIP42.
- Pilotage de Moteurs DC : Idéal pour contrôler la vitesse et le couple de moteurs nécessitant plus de courant que ce qu'un microcontrôleur peut fournir.
- Contrôle de Relais et Solénoïdes : Agit comme un interrupteur robuste pour activer des éléments mécaniques de puissance.
- Régulation de Tension : Élément clé dans la conception de circuits de régulation linéaire personnalisés.
Fiche Technique Détaillée : Transistor TIP41
| Paramètre |
Valeur / Spécification |
| Type de Transistor |
Bipolaire NPN |
| Boîtier |
TO-220 |
| Courant Collecteur (Ic) |
Max 6,0 A (Continu) |
| Tension Vceo (Max) |
40V à 100V (selon modèle A/B/C) |
| Dissipation de Puissance (Pd) |
65 W (à Tc=25°C) |
| Gain en Courant (hFE) |
15 à 75 (Typique 30) |
| Tension Saturation Vce(sat) |
< 1,5 V |
| Température de Jonction Max |
+150 °C |
Commander le TIP41 au Maroc
Ne laissez pas votre projet à l'arrêt faute de composants de puissance. Commandez votre TIP41 dès aujourd'hui et bénéficiez d'un prix compétitif et d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger, pour que vous puissiez passer de la conception à la réalisation sans attendre.
Questions Fréquentes (FAQ) sur le Transistor TIP41
Quel est le brochage (pinout) du transistor TIP41 en boîtier TO-220 ?
En regardant la face avant (marquée) du transistor avec les broches vers le bas, l'ordre de gauche à droite est : 1. Base, 2. Collecteur, 3. Émetteur. Notez que la languette métallique à l'arrière est également reliée électriquement au collecteur.
Puis-je piloter un TIP41 directement avec une broche de sortie Arduino ?
Oui, mais une résistance de base est indispensable (généralement entre 220 et 1k ohms) pour limiter le courant. Cependant, comme le gain (hFE) du TIP41 est relativement faible (15-75), pour des charges très lourdes, un transistor Darlington comme le TIP120 peut être plus adapté.
Quelle est la différence entre les variantes TIP41, TIP41A, TIP41B et TIP41C ?
La différence majeure réside dans la tension maximale collecteur-émetteur (VCEO) supportée. Le TIP41 supporte 40V, le TIP41A 60V, le TIP41B 80V et le TIP41C 100V. Le TIP41C est le plus polyvalent car il peut remplacer toutes les autres versions.
Pourquoi mon transistor TIP41 devient-il extrêmement chaud lors de son utilisation ?
Le TIP41 dissipe de la chaleur selon la formule P = Vce x Ic. S'il est utilisé pour commuter des courants élevés (jusqu'à 6A) ou en mode linéaire, il nécessite impérativement un dissipateur thermique fixé sur son boîtier TO-220 pour éviter une destruction par surchauffe.
Quel est le transistor PNP complémentaire du TIP41 pour un montage audio ?
Le complémentaire PNP officiel du TIP41 est le TIP42. Ils sont fréquemment utilisés ensemble dans les étages de sortie des amplificateurs de puissance pour former une paire symétrique (push-pull).
Est-il nécessaire d'ajouter une diode de protection avec le TIP41 ?
Si vous commandez une charge inductive (moteur, relais ou solénoïde), il est essentiel de placer une diode de roue libre (type 1N4007) en parallèle de la charge pour protéger le transistor des pics de tension inverse.
