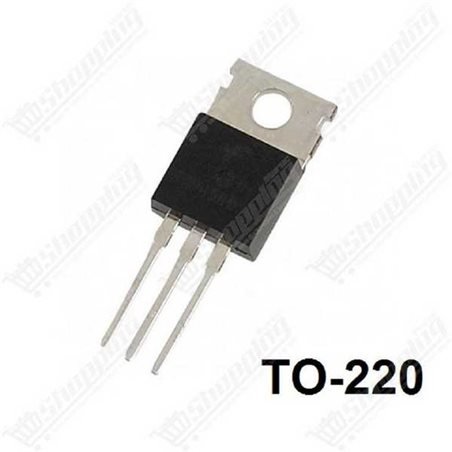

Transistor MOSFET IRF9530 Canal P 100V 14A TO-220

Optimisation énergétique et Commutation High-Side avec le Transistor IRF9530

Vous cherchez à simplifier le pilotage de vos charges par le pôle positif sans la complexité des pompes de charge ? Le MOSFET IRF9530 est la solution de puissance idéale pour vos conceptions électroniques exigeantes. Contrairement aux transistors classiques, ce MOSFET à Canal P utilise la technologie avancée HEXFET pour offrir une commutation rapide et robuste. Capable de gérer une tension drain-source de -100 V et un courant continu de -14 A, il est incontournable pour la gestion d'alimentation, le contrôle de moteurs et les circuits de protection. Que vous conceviez un pont en H ou un régulateur, le IRF9530 vous garantit une résistance minimale à l'état passant et une fiabilité thermique exceptionnelle grâce à son boîtier TO-220 éprouvé.

Caractéristiques Techniques Clés du MOSFET Canal P IRF9530

• Puissance de commutation élevée : Supporte une tension de claquage de -100 V, parfait pour les systèmes en 12V, 24V ou 48V.
• Capacité de courant robuste : Délivre jusqu'à 14 Ampères en continu (à 25°C), idéal pour les charges gourmandes.
• Technologie HEXFET : Assure une résistance Rds(on) faible de 0,30 Ω, minimisant les pertes d'énergie et l'échauffement.
• Vitesse de réaction : Temps de commutation de l'ordre de la nanoseconde pour une efficacité maximale dans les applications PWM.
• Robustesse : Testé pour résister aux avalanches énergétiques et aux variations rapides de tension (dV/dt dynamique).

Applications et Projets : Pourquoi intégrer le IRF9530 ?

• Commutation "High-Side" simplifiée : Permet de couper l'alimentation côté positif (+) de la charge, essentiel pour la sécurité automobile et industrielle.
• Contrôle de moteurs DC : Composant vital pour la partie supérieure des Ponts en H, permettant l'inversion de sens de rotation.
• Gestion de batterie et Protection : Idéal pour créer des interrupteurs électroniques intelligents ou des protections contre l'inversion de polarité avec une chute de tension minime.
• Alimentations à découpage (SMPS) : Performance accrue dans les convertisseurs DC-DC nécessitant une régulation précise.

Fiche Technique Détaillée : IRF9530

Commander votre IRF9530 au Maroc : Disponibilité et Prix

Ne laissez pas votre projet à l'arrêt. Commandez dès aujourd'hui votre MOSFET IRF9530 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants authentiques au meilleur prix du marché, parfaits pour les étudiants, les ingénieurs et les amateurs de DIY électronique. Stock disponible immédiatement pour expédition.

FAQ : Tout savoir sur le pilotage du IRF9530

Puis-je piloter l'IRF9530 directement avec une sortie Arduino (5V) ou ESP32 (3.3V) ?

Non, pas directement si votre charge (moteur, LED) est alimentée par une tension supérieure (ex: 12V). Étant un Canal P, le MOSFET s'éteint uniquement lorsque la Grille est au même potentiel que la Source (12V). Une sortie 5V d'Arduino laisserait une différence de -7V (Vgs), gardant le transistor partiellement ouvert. Il est impératif d'utiliser un petit transistor NPN intermédiaire pour piloter correctement la Grille.

Pourquoi mon MOSFET IRF9530 chauffe-t-il excessivement même avec une faible charge ?

C'est souvent le signe d'une saturation incomplète. Pour que la résistance interne (Rds(on)) soit minimale (0,30 Ω), la tension Grille-Source (Vgs) doit être d'au moins -10V. Si elle est inférieure, le transistor agit comme une résistance et dissipe de la chaleur. Pensez également à ajouter une diode de roue libre si vous pilotez une charge inductive.

Quel est le brochage et le sens de câblage correct de l'IRF9530 ?

En regardant le boîtier TO-220 de face (inscriptions visibles), les broches sont, de gauche à droite : Grille (G), Drain (D), Source (S). Pour ce Canal P : connectez la Source au +VCC (Alimentation) et le Drain vers votre charge.

Comment protéger la Grille si j'utilise une tension de source élevée (ex: 48V) ?

La tension Vgs maximale est de ±20V. Si vous alimentez votre circuit en 48V, tirer la Grille à la masse détruira le composant. Vous devez utiliser un pont diviseur de tension ou insérer une diode Zener (12V ou 15V) entre la Grille et la Source pour limiter la différence de potentiel et protéger l'oxyde de grille.

Quelle est la différence fondamentale entre l'IRF9530 et l'IRF530 ?

C'est une question de polarité. L'IRF9530 est un Canal P conçu pour couper le courant côté positif ("High-Side"). L'IRF530 est son équivalent Canal N, conçu pour couper le courant côté masse ("Low-Side"). Bien qu'ils aient des spécifications de puissance similaires (100V), ils ne sont pas interchangeables directement sans modifier le schéma.

Pourquoi le MOSFET réagit-il mal à une fréquence PWM élevée ?

Ce MOSFET possède une capacité de grille importante. Un microcontrôleur standard ne fournit pas assez de courant pour charger/décharger cette capacité instantanément, ce qui fait traîner le MOSFET dans sa zone linéaire (entre ON et OFF). Pour du PWM haute fréquence, l'utilisation d'un Gate Driver ou d'un montage Push-Pull est fortement recommandée pour assurer des fronts de commutation nets.
