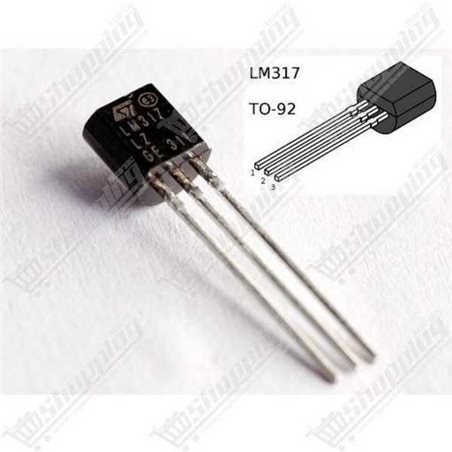

Régulateur de tension linéaire ajustable LM317L en boîtier TO-92, compact et précis pour vos montages électroniques.
Besoin d'une tension sur-mesure pour vos circuits miniatures ? Ne laissez pas les régulateurs à tension fixe limiter votre créativité. Le LM317L en boîtier TO-92 est la solution compacte et polyvalente par excellence. Contrairement aux régulateurs standards (comme la série 78xx), ce composant vous offre une liberté totale : il transforme une tension d'entrée instable en une sortie parfaitement ajustable de 1,2 V à 37 V. C'est l'outil indispensable pour tout électronicien au Maroc souhaitant concevoir des alimentations précises ou remplacer des composants introuvables, le tout dans un format aussi discret qu'un simple transistor.
| Spécification | Valeur / Détail |
|---|---|
| Type de Composant | Régulateur de tension linéaire positif ajustable |
| Boîtier | TO-92 (Format plastique 3 broches) |
| Tension de Sortie (Vout) | Ajustable de 1,2 V à 37 V |
| Courant de Sortie Max (Iout) | 100 mA |
| Différentiel Vin - Vout Max | 40 V |
| Tension de Référence (Vref) | 1,25 V (Typique) |
| Température de Fonctionnement | 0°C à +125°C |
| Brochage (Vue de face) | 1: ADJ (Ajustement) | 2: VOUT | 3: VIN |
Ne cherchez plus, la précision est à portée de main. Commandez dès aujourd'hui votre lot de LM317L TO-92 et bénéficiez d'un composant fiable pour tous vos prototypes. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Stock disponible immédiatement pour donner vie à vos projets électroniques sans délai.
Q : Quelle est la différence majeure entre le LM317T et ce LM317L ?
R : La différence réside dans la puissance. Le modèle "L" présenté ici est en boîtier TO-92 et gère un courant maximal de 100 mA. Le modèle "T" (TO-220), plus gros, peut gérer jusqu'à 1,5 A. N'utilisez pas le LM317L pour des moteurs puissants, réservez-le pour la commande et les petits signaux.
Q : Mon LM317L chauffe-t-il beaucoup ?
R : Le petit boîtier TO-92 dissipe mal la chaleur (max 600 mW). Attention au calcul : Puissance = (Vin - Vout) × Courant. Si vous abaissez 12V à 5V (différence de 7V) en tirant 100 mA, vous dissipez 0,7 W, ce qui fera surchauffer et couper le composant. Gardez le différentiel de tension faible ou le courant bas.
Q : Pourquoi ma tension de sortie est-elle plus élevée que prévu à vide ?
R : C'est normal. Le LM317 nécessite un courant de charge minimal (environ 1,5 mA à 5 mA) pour réguler correctement. Assurez-vous d'utiliser une résistance de réglage (entre Vout et Adj) de 240 Ω maximum pour garantir ce courant de fuite nécessaire.
Q : Puis-je remplacer un 78L05 par un LM317L ?
R : Oui, électriquement c'est possible en ajoutant les résistances de réglage. ATTENTION CEPENDANT AU BROCHAGE : Le 78L05 est souvent câblé "Sortie-Masse-Entrée", alors que le LM317L est "Ajustement-Sortie-Entrée". Vérifiez toujours la datasheet avant de souder !
Q : Des condensateurs sont-ils nécessaires ?
R : Fortement recommandés. Placez un condensateur de 0,1 µF à l'entrée (si l'alimentation est loin) et un de 1 µF à la sortie (tantale ou électrolytique) pour éviter les oscillations et assurer une réponse stable.
