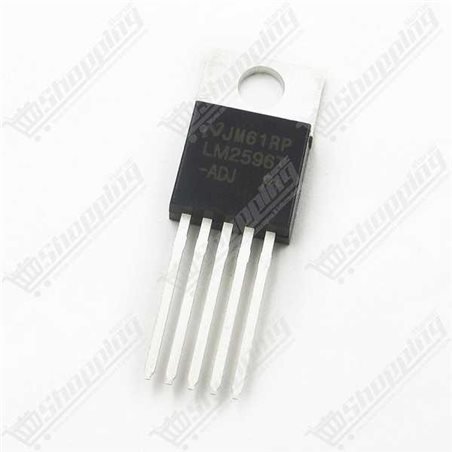

Optimisez votre Conversion d'Énergie avec le Régulateur LM2596-ADJ
Vous en avez assez des régulateurs linéaires qui dissipent plus de chaleur que de puissance ? Passez à la vitesse supérieure avec le LM2596-ADJ. Ce circuit intégré est la référence absolue pour quiconque souhaite intégrer une solution Buck (Step-Down) fiable et efficace. Contrairement aux anciens modèles, ce composant utilise une fréquence de découpage de 150 kHz, garantissant une stabilité exemplaire tout en réduisant drastiquement la taille des composants de filtrage externes. Que vous conceviez une alimentation de laboratoire ou que vous ayez besoin de réguler une tension sur carte, le LM2596 offre une capacité de courant de 3 A avec une efficacité énergétique redoutable, transformant vos pertes en autonomie.
Performance Technique du Circuit Intégré LM2596
- Puissance Maîtrisée : Capable de piloter une charge jusqu'à 3 A tout en maintenant une excellente régulation de ligne et de charge.
- Flexibilité Totale : Tension de sortie ajustable avec précision de 1,2 V à 37 V, idéale pour s'adapter à n'importe quel microcontrôleur ou périphérique.
- Haut Rendement : Atteignez une efficacité jusqu'à 93%, minimisant le besoin de dissipateurs thermiques encombrants pour vos projets compacts.
- Oscillateur Fixe : Fonctionne à une fréquence interne de 150 kHz, optimisant la réponse transitoire.
- Mode Veille Intelligent : Consommation ultra-faible de 80 µA en mode standby via la broche TTL ON/OFF.
Applications Concrètes du Convertisseur Abaisseur LM2596-ADJ
- Conception de Pré-régulateurs : Idéal pour abaisser efficacement une tension élevée avant un étage de régulation linéaire de précision.
- Alimentation Embarquée : Parfait pour alimenter des cartes nécessitant du 5V ou 3.3V à partir d'une source industrielle de 24V ou 12V.
- Chargeurs de Batteries : Créez des circuits de charge sur mesure grâce à sa capacité de limitation de courant.
- Conversion Négative : Configuration possible en mode inerseur (Buck-Boost) pour générer des tensions négatives.
Fiche Technique Détaillée : LM2596-ADJ
| Paramètre |
Valeur Spécifique |
| Tension d'entrée (Input) |
4,5 V à 40 V (Max) |
| Tension de sortie (Output) |
Réglable de 1,2 V à 37 V |
| Courant de sortie |
3 A (Garanti) |
| Fréquence de découpage |
150 kHz (Interne fixe) |
| Température de jonction |
-40°C à +125°C |
| Boîtier |
TO-220 (5 broches) ou TO-263 |
| Protections |
Limitation de courant & Coupure thermique |
Commander le LM2596-ADJ au Maroc
Ne laissez pas une alimentation instable compromettre vos projets électroniques. Commandez dès maintenant votre LM2596-ADJ et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant authentique à un prix compétitif, disponible immédiatement en stock pour vos prototypes et productions en série.
Questions Fréquentes (FAQ) sur le Module LM2596
Pourquoi la tension de sortie ne varie-t-elle pas lorsque je tourne le potentiomètre ?
C'est un classique ! Le potentiomètre utilisé sur les modules basés sur le LM2596 est souvent de type multi-tours. Il est nécessaire d'effectuer entre 10 à 20 tours complets (généralement dans le sens anti-horaire) avant de percevoir une baisse de tension. Assurez-vous également que votre tension d'entrée est supérieure d'au moins 1,5V à la tension de sortie visée.
Le module peut-il réellement supporter un courant de 3A en continu ?
Bien que la puce LM2596 soit certifiée pour 3 A, la dissipation thermique est le facteur limitant. Pour une utilisation continue au-delà de 2 A, l'ajout d'un dissipateur thermique ou d'un ventilateur est impératif pour éviter la surchauffe et la coupure de sécurité.
Pourquoi ma tension de sortie reste-t-elle bloquée à environ 1,25V ?
Si la sortie stagne à 1,25 V (la tension de référence interne), cela signale souvent une interruption dans la boucle de rétroaction (feedback). Vérifiez vos soudures ou l'état du potentiomètre, car le circuit ne "voit" pas la tension de sortie réelle.
Quels sont les risques pour mes composants en cas de panne du régulateur ?
La prudence est de mise. En cas de défaillance critique (surchauffe extrême ou court-circuit interne), le régulateur peut passer en mode "pass-through", envoyant directement la haute tension d'entrée vers la sortie. Pour des composants coûteux (comme un Raspberry Pi), envisagez une protection "Crowbar" en sortie.
Est-il possible d'inverser la polarité à l'entrée du module ?
Absolument pas. Le LM2596 ne possède pas de protection native contre l'inversion de polarité. Inverser le V+ et le GND détruira instantanément le circuit intégré et potentiellement les condensateurs électrolytiques associés.
