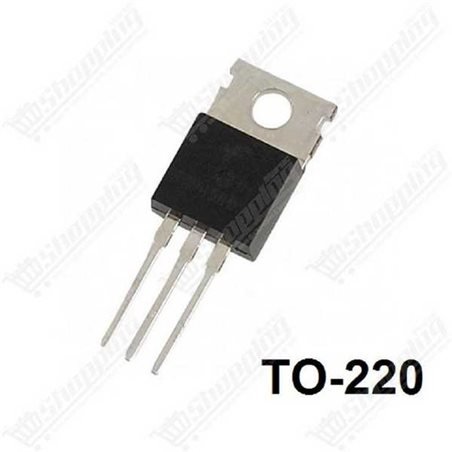

Vos circuits analogiques souffrent de parasites ou de fluctuations de puissance ? Ne laissez pas une alimentation instable compromettre la précision de vos projets. Le LM7815 est la solution standard de l'industrie pour garantir une tension positive fixe et ultra-propre. Conçu pour les ingénieurs et les passionnés exigeants, ce régulateur monolithique transforme une entrée variable en une sortie linéaire de 15V parfaitement lisse. Grâce à ses protections internes robustes, il pardonne les erreurs de manipulation et assure une longévité exceptionnelle à vos montages, qu'il s'agisse d'amplification audio ou de contrôle industriel.
Optez pour la fiabilité et la disponibilité immédiate. Commandez votre régulateur LM7815 chez nous et bénéficiez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger en passant par Marrakech. Stock garanti pour vos prototypes unitaires comme pour vos petites séries de production.
Quelle est la tension d'entrée minimale pour avoir 15V en sortie ?
Pour assurer une régulation stable, le LM7815 nécessite une tension d'entrée minimale d'environ 17,5V. Cette marge de sécurité de 2,5V (Dropout voltage) est indispensable pour que le régulateur fonctionne correctement.
Pourquoi mon LM7815 chauffe-t-il excessivement ?
La chauffe est normale car c'est un régulateur linéaire qui dissipe l'excès de tension en chaleur. La puissance dissipée est égale à (Vin - 15V) × Courant. Si cette valeur dépasse 1 Watt, vous devez impérativement fixer un dissipateur thermique sur le boîtier TO-220 pour éviter l'activation de la protection thermique.
Quels condensateurs faut-il ajouter au circuit ?
Pour éviter les oscillations parasites, placez un condensateur céramique de 0,33 µF à l'entrée et un de 0,1 µF à la sortie. Ils doivent être soudés au plus près des broches du régulateur.
Comment identifier le brochage (Pinout) ?
En regardant le composant de face (inscriptions visibles, pattes vers le bas), la broche de gauche est l'Entrée (Input), la broche centrale est la Masse (GND), et la broche de droite est la Sortie (Output 15V).
Puis-je monter un LM7815 et un LM7915 sur le même radiateur ?
Oui, mais attention au court-circuit ! La semelle métallique du LM7815 est à la masse, tandis que celle du LM7915 est à l'entrée (tension négative). Vous devez utiliser un kit d'isolation (mica + canon isolant) pour les monter sur un dissipateur commun.
Comment protéger le régulateur contre les retours de courant ?
Si votre charge capacitive est importante en sortie, ajoutez une diode de protection (comme une 1N4002) en parallèle inverse (Anode sur Sortie, Cathode sur Entrée). Cela évite que les condensateurs ne se déchargent à travers le régulateur lors de la mise hors tension.
