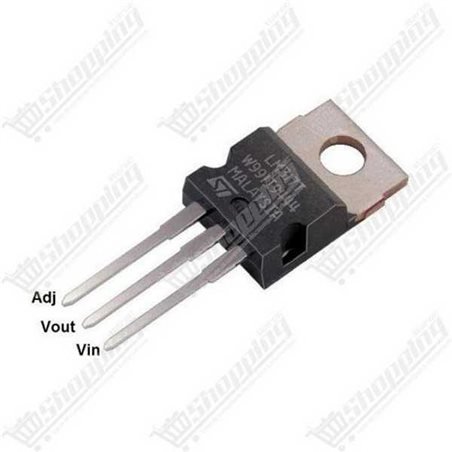

Contrôle de Tension Absolu : La Polyvalence du LM317 Ajustable
Fini les contraintes des tensions fixes ! Vous cherchez à alimenter un prototype qui nécessite exactement 3.3V, 9V ou une tension non standard comme 13.8V ? Le LM317 est la réponse universelle à vos besoins d'alimentation. Contrairement aux régulateurs de la série 78xx, ce composant en boîtier TO-220 vous offre une liberté totale. C'est le choix par excellence pour les ingénieurs et hobbyistes au Maroc souhaitant concevoir des alimentations de laboratoire ou des chargeurs de batterie sur mesure. Robuste, fiable et incroyablement simple à mettre en œuvre, le LM317 transforme une tension d'entrée brute en une source d'énergie stable et précise pour vos projets les plus exigeants.
Atouts Techniques et Performance du Circuit Intégré LM317
- Plage de sortie flexible : Ajustez votre tension de 1,2 V à 37 V avec une précision chirurgicale grâce à seulement deux résistances externes.
- Puissance disponible : Capable de délivrer un courant de sortie supérieur à 1,5 A, idéal pour piloter des moteurs, des relais ou des microcontrôleurs gourmands.
- Sécurité maximale : Intègre une protection contre la surcharge thermique et la limitation de courant interne. Votre circuit est protégé, même en cas de fausse manipulation.
- Régulation exemplaire : Offre une régulation de charge de 0,1 %, garantissant une stabilité supérieure aux régulateurs fixes standards, même lors des pics de consommation.
- Package robuste : Le format TO-220 permet une dissipation thermique efficace (surtout lorsqu'il est couplé à un radiateur) pour des applications durables.
Applications Concrètes pour le Régulateur de Tension LM317
- Alimentation de Laboratoire DIY : Créez votre propre source de tension variable à faible coût pour tester vos circuits Arduino ou ESP32.
- Chargeurs de Batteries : Configurez le LM317 pour fournir une tension de charge constante et précise pour des batteries au plomb ou Li-Ion.
- Pilote de LED (Driver) : En mode régulation de courant, il assure une luminosité constante et protège vos LEDs de puissance contre les surintensités.
- Remplacement de composants obsolètes : Idéal pour réparer des appareils électroniques anciens nécessitant des tensions d'alimentation spécifiques introuvables aujourd'hui.
Fiche Technique Détaillée : Régulateur LM317 TO-220
| Caractéristique Technique |
Valeur / Spécification |
| Type de composant |
Régulateur de tension positive ajustable |
| Tension de sortie (Vout) |
Réglable de 1,2 V à 37 V |
| Courant de sortie max |
> 1,5 A |
| Différentiel Entrée-Sortie (Vin - Vout) |
Max 40 V (Recommandé 3V - 40V) |
| Tension de déchet (Dropout) |
2 V à 2,5 V (@ 1,5 A) |
| Température de fonctionnement |
0°C à +125°C |
| Régulation de ligne |
0,01 % / V (typique) |
| Tension de référence (Vref) |
1,25 V |
| Boîtier |
TO-220 (3 broches) |
Commander le LM317 au Maroc : Disponibilité et Prix
Ne laissez pas un manque de composants stopper votre créativité. Commandez dès maintenant votre LM317 et bénéficiez d'un prix compétitif pour l'un des régulateurs les plus essentiels en électronique. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat, Marrakech ou Tanger. Stock disponible immédiatement pour vos prototypages urgents ou vos productions en série.
Questions Fréquentes sur l'Utilisation du LM317 (FAQ)
Q: Pourquoi la tension de sortie augmente-t-elle de manière incontrôlée lorsqu'aucune charge n'est connectée ?
Le LM317 nécessite un courant de charge minimal (généralement 3,5 mA à 10 mA) pour maintenir la régulation. Sans charge externe, utilisez une résistance R1 de 120 ou 240 ohms pour consommer ce courant via le pont diviseur.
Q: Pourquoi ma tension de sortie chute-t-elle alors que ma tension d'entrée semble suffisante ?
Ce régulateur a une "tension de déchet" (dropout) d'environ 2V à 3V. La tension d'entrée (Vin) doit toujours être supérieure à la tension de sortie désirée (Vout) d'au moins cette valeur pour stabiliser le circuit.
Q: Pourquoi le composant chauffe-t-il énormément même si je n'utilise pas le courant maximum de 1,5A ?
C'est un régulateur linéaire : la puissance dissipée en chaleur est égale à (Vin - Vout) × Courant. Une grande différence de tension (ex: 30V en entrée pour 5V en sortie) génère beaucoup de chaleur, nécessitant impérativement un dissipateur thermique.
Q: Est-il indispensable d'ajouter des condensateurs dans le circuit ?
Absolument. Un condensateur de 0,1 µF en entrée et d'au moins 1 µF en sortie sont cruciaux pour éviter les oscillations qui rendraient la tension instable et dangereuse pour vos composants.
Q: Quelle est la fonction des diodes de protection (1N4002/1N4007) souvent ajoutées ?
Elles protègent le LM317 contre les courants de retour. Une diode entre la sortie et l'entrée empêche les condensateurs de se décharger "à l'envers" dans le régulateur lors de l'extinction, ce qui pourrait détruire la puce.
Q: Comment calculer précisément les valeurs de résistances pour une tension spécifique ?
Utilisez la formule : Vout = 1,25V × (1 + R2 / R1). Fixez R1 (ex: 240 ohms) et ajustez R2 (ou un potentiomètre) pour cibler votre tension. Attention à la tolérance des résistances pour la précision finale.
