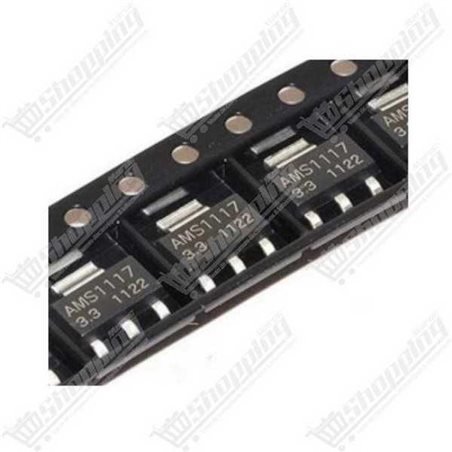

Régulateur de tension linéaire LDO AMS1117 convertissant efficacement une entrée instable en sortie fixe de 3.3V 1A.
Vos microcontrôleurs redémarrent de manière aléatoire ? Vous cherchez à alimenter des composants 3.3V à partir d'une source 5V ou 9V sans encombrer votre PCB ? Le AMS1117-3.3 est la solution incontournable pour les électroniciens exigeants. Ce régulateur de tension linéaire à faible chute (LDO) transforme efficacement une tension d'entrée instable en une sortie fixe et précise de 3,3 V. Idéal pour les projets sensibles comme l'alimentation des modules ESP8266, STM32 ou les capteurs basse consommation, il assure une stabilité thermique et électrique là où les régulateurs classiques échouent.
| Spécification | Valeur |
|---|---|
| Type de Régulateur | Linéaire LDO (Low Dropout) |
| Tension de Sortie (Vout) | 3,3 V (Fixe) |
| Tension d'Entrée (Vin) | 4,75 V à 12 V (Recommandé) |
| Courant de Sortie Max | 1 A (Dépend de la dissipation) |
| Boîtier | SOT-223 (Montage en surface) |
| Température de Jonction | -40 °C à +125 °C |
| Brochage (Pinout) | 1: GND, 2: VOUT (+Tab), 3: VIN |
| Condensateur Recommandé | 22 µF (Tantale) en sortie |
Ne laissez pas une alimentation défaillante compromettre vos projets. Commandez dès maintenant votre lot de régulateurs AMS1117 3.3V et bénéficiez d'une livraison rapide partout au Maroc. Nos composants sont en stock, testés et proposés à un prix compétitif pour les makers, les étudiants et les professionnels de l'électronique.
À cause de la tension de chute (dropout) de 1,1V à 1,3V, vous devez fournir une tension d'entrée (VIN) d'au moins 4,5V à 4,7V. Notez qu'une batterie Li-ion de 3,7V ne suffira pas pour ce régulateur.
C'est un régulateur linéaire qui dissipe l'excédent de tension en chaleur. Par exemple, convertir du 12V en 3,3V génère énormément de chaleur même à faible courant. Pour éviter la surchauffe du boîtier SOT-223, essayez de maintenir la tension d'entrée proche de 5V ou utilisez un dissipateur thermique (plan de cuivre sur le PCB).
Oui, la stabilité est cruciale. Il est recommandé d'utiliser un condensateur au tantale de 22µF en sortie. Si vous utilisez des condensateurs céramiques (MLCC), leur résistance série (ESR) peut être trop faible et causer des oscillations ; ajoutez une résistance de 0,5Ω en série si nécessaire.
De gauche à droite (vue de dessus) : Broche 1 = GND, Broche 2 = VOUT, Broche 3 = VIN. Attention : La grande languette métallique (Tab) est connectée à la broche 2 (VOUT) et non à la masse !
Le 1 A est une limite maximale théorique. En pratique, sans refroidissement actif ou un PCB optimisé pour dissiper la chaleur, le courant utilisable est souvent limité autour de 200-300mA si la différence de tension entre l'entrée et la sortie est élevée.
