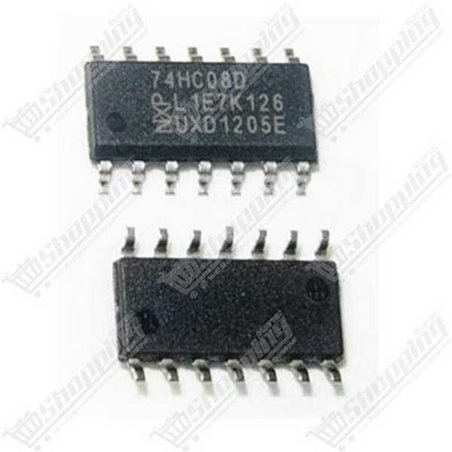

Optimisation Logique et Gain d'Espace avec le 74HC08 SOP-14
Vous cherchez à réduire la taille de vos PCB sans sacrifier la fiabilité logique ? Le 74HC08 en boîtier SOP-14 est la solution d'ingénierie idéale pour densifier vos conceptions. Ce circuit intégré ne se contente pas de fournir quatre portes ET (AND) indépendantes ; il le fait avec l'efficacité énergétique redoutable de la technologie CMOS tout en conservant la vitesse de commutation que vous attendez d'une architecture moderne. Que ce soit pour valider des signaux de capteurs ou créer des conditions logiques strictes dans un espace restreint, ce composant CMS est le pilier de la logique discrète performante.
Atouts Techniques du 74HC08 Quad 2-Input AND Gate
- Polyvalence de Tension : Fonctionne parfaitement sur une large plage d'alimentation de 2,0 V à 6,0 V, s'adaptant aussi bien aux systèmes 3.3V qu'aux standards 5V.
- Format Compact : Son boîtier SOP-14 (Small Outline Package) permet un montage en surface (SMD) pour une empreinte minimale sur vos cartes électroniques.
- Vitesse de Traitement : Profitez d'un temps de propagation typique ultra-rapide de 7 ns à 15 ns, rivalisant avec les anciennes séries LS-TTL.
- Efficacité Énergétique : Consommation de repos quasi nulle avec un Icc max de 20 µA, idéal pour les appareils fonctionnant sur batterie.
- Robustesse du Signal : Les sorties sont tamponnées (Buffered), assurant une excellente immunité au bruit et des transitions nettes (±5,2 mA sous 5V).
Applications et Avantages du 74HC08 en Électronique Embarquée
- Validation de Signaux de Sécurité : Utilisez la logique "ET" pour n'activer un moteur ou un relais que si deux conditions simultanées sont remplies (ex: Capteur A + Bouton B).
- Décodage d'Adresses Compact : Simplifiez le routage de vos microcontrôleurs en externalisant la logique de sélection simple sans encombrer le processeur.
- Miniaturisation de Projets : Remplacez les composants traversants encombrants par cette version CMS / SMD pour des prototypes professionnels et des produits finis élégants.
- Remplacement et Réparation : Compatible broche à broche avec la série 74LS08 (en version CMS), permettant une mise à niveau vers une technologie basse consommation.
Fiche Technique Détaillée : 74HC08 Quad AND Gate
| Caractéristique |
Spécification |
| Fonction Logique |
Quadruple Porte ET (AND) à 2 entrées |
| Type de Boîtier |
SOP-14 / SOIC-14 (CMS) |
| Tension d'Alimentation (Vcc) |
2,0 V à 6,0 V |
| Courant de Sortie (Iout) |
±5,2 mA (sous 5V) |
| Plage de Température |
-40 °C à +125 °C |
| Technologie |
High-Speed CMOS (HC) |
| Protection ESD |
Oui (Diodes internes sur toutes les entrées) |
Commander le 74HC08 SMD au Maroc
Ne laissez pas la rupture de stock freiner votre production. Commandez dès maintenant votre 74HC08 en boîtier SOP-14 et bénéficiez d'un prix compétitif pour vos projets professionnels ou éducatifs. Nous assurons une livraison rapide partout au Maroc, avec un stock disponible immédiatement pour expédition. Fiabilisez vos circuits logiques dès aujourd'hui.
FAQ : Maîtriser l'intégration du 74HC08 CMS
Que faire des entrées inutilisées sur un 74HC08 CMS ?
Les entrées inutilisées ne doivent jamais être laissées "en l'air" (flottantes). Sur un circuit CMOS comme le 74HC08, cela provoque des oscillations, une sensibilité aux parasites et une surconsommation. Reliez-les impérativement à VCC ou à la GND (Masse) pour stabiliser le composant.
Le 74HC08 peut-il être alimenté en 3,3V ?
Absolument. La série 74HC accepte une tension VCC entre 2V et 6V. Il est parfaitement compatible avec les logiques 3,3V, bien que la vitesse de propagation soit très légèrement inférieure comparée à une alimentation en 5V.
Pourquoi ma sortie oscille-t-elle quand j'approche la main du circuit ?
C'est le symptôme classique d'une entrée flottante. L'impédance d'entrée du 74HC08 est très élevée, transformant les broches non connectées en antennes. Utilisez des résistances de pull-up ou pull-down pour fixer un état logique stable.
Puis-je piloter un 74HC08 (en 5V) avec un ESP32 ou Raspberry Pi (3,3V) ?
Ce n'est pas recommandé. Si le 74HC08 est alimenté en 5V, il considère un "niveau haut" à partir de 3,5V. Un signal de 3,3V risque de ne pas être détecté. Pour cette application spécifique, préférez la série 74HCT08 qui est conçue pour faire l'interface entre les niveaux TTL/3.3V et CMOS 5V.
Quel condensateur de découplage utiliser pour le boîtier SOP-14 ?
Un condensateur céramique de 100nF (0,1µF) est indispensable. Il doit être soudé au plus près des broches 14 (VCC) et 7 (GND) pour filtrer les bruits d'alimentation et garantir la stabilité lors des commutations rapides.
