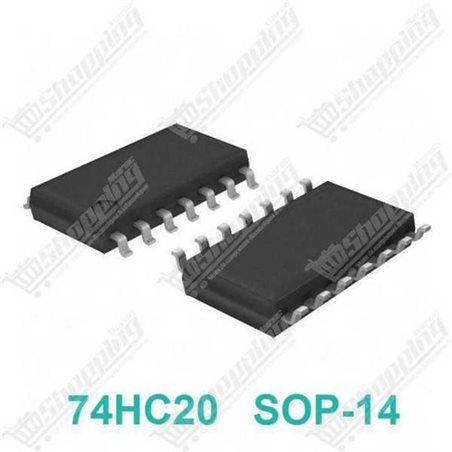

Double porte NAND à 4 entrées haute vitesse 74HC20, format SOP-14 pour circuits logiques complexes.
Le 74HC20 SMD est un composant essentiel pour les concepteurs cherchant à optimiser l'espace et l'efficacité de leurs circuits. Ce circuit intégré regroupe deux portes NAND indépendantes à 4 entrées dans un boîtier SOP-14 compact. Utilisant une technologie High-speed CMOS avancée, il combine la vitesse de commutation rapide des circuits TTL (type LS) avec la très faible consommation d'énergie caractéristique du CMOS. C'est le choix idéal pour les systèmes de contrôle logique nécessitant des conditions de validation multiples.
| Caractéristique | Spécification |
|---|---|
| Fonction Logique | Double Porte NAND à 4 Entrées |
| Boîtier | SOP-14 (SMD) |
| Tension d'Alimentation (Vcc) | 2,0 V à 6,0 V |
| Courant de Sortie (Iout) | ±5,2 mA (à 6V) |
| Temps de Propagation | 9 ns - 11 ns |
| Température de Fonctionnement | -40 °C à +125 °C |
Fiabilisez vos conceptions électroniques dès aujourd'hui. Commandez votre IC 74HC20 SMD SOP-14 et profitez d'une livraison rapide et fiable partout au Maroc. Ce composant de qualité professionnelle est en stock et prêt à être expédié pour vos besoins de production ou de prototypage.
Q : Comment fonctionne la logique NAND à 4 entrées ?
R : La sortie d'une porte passe à l'état BAS (0V) uniquement si toutes les 4 entrées sont simultanément à l'état HAUT. Si au moins une entrée est basse, la sortie sera HAUTE.
Q : Faut-il connecter les entrées inutilisées ?
R : Oui, impérativement. En technologie CMOS, laisser des entrées flottantes peut causer des oscillations et une surconsommation. Connectez les entrées non utilisées au VCC ou au GND.
Q : Ce composant est-il compatible avec une platine d'essai (breadboard) ?
R : Ce modèle est en format SOP-14 (CMS), conçu pour être soudé sur un circuit imprimé (PCB). Pour une utilisation sur breadboard, il vous faudra un adaptateur SOP vers DIP.
Q : Quelle est la capacité de courant de sortie ?
R : Le 74HC20 peut fournir ou absorber environ 5,2 mA sous 6V, ce qui est suffisant pour piloter d'autres portes logiques ou des LEDs standard (avec résistance).
