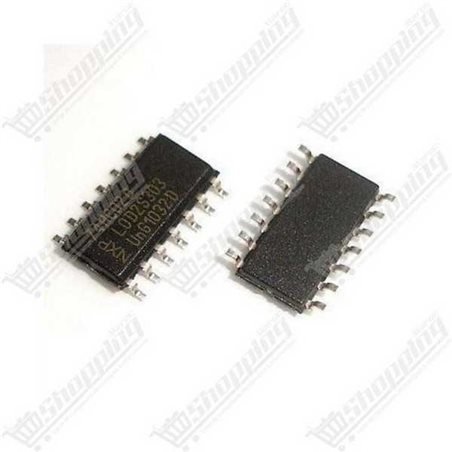

Circuit logique CMOS 74HC02 à quatre portes NOR indépendantes en boîtier SOP-14 compact pour applications électroniques rapides.
Besoin de précision dans un format miniature ? Ne cherchez plus. Le 74HC02 n'est pas une simple puce ; c'est la clé de voûte de vos conceptions numériques modernes. Oubliez les anciens circuits TTL gourmands en énergie. Ce composant intègre quatre portes NON-OU (NOR) indépendantes dans un boîtier SMD SOP-14 ultra-compact, optimisant ainsi l'espace sur vos circuits imprimés (PCB). Idéal pour les ingénieurs et les passionnés exigeants au Maroc, ce circuit offre la robustesse de la technologie CMOS avec une consommation quasi nulle, garantissant une intégrité de signal parfaite pour vos projets les plus sensibles.
| Paramètre | Spécification |
|---|---|
| Fonction Logique | Quad 2-Input NOR Gate |
| Type de Boîtier | SMD SOP-14 (SOIC-14) |
| Tension d'Alimentation (VCC) | 2,0 V à 6,0 V |
| Courant de Sortie (IO) | ±5,2 mA (nominal) / ±25 mA (max) |
| Température de Fonctionnement | -40 °C à +125 °C |
| Fréquence Max (à 6V) | 36 MHz |
| Niveaux Logiques (à 4.5V) | VIH: 3.15V min | VIL: 1.35V max |
| Brochage (SOP-14) | 14 broches (VCC sur pin 14, GND sur pin 7) |
Ne laissez pas votre projet en attente. Commandez dès maintenant votre 74HC02 SMD SOP-14 et profitez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, etc.). Ce composant est disponible immédiatement en stock pour garantir la continuité de votre production ou de vos réparations.
Contrairement à la série 74LS qui nécessite strictement 5V, le 74HC02 fonctionne sur une plage de tension souple allant de 2V à 6V, ce qui permet de l'utiliser aussi bien avec des microcontrôleurs en 3,3V qu'avec des systèmes classiques en 5V.
Il est impératif de relier toutes les entrées inutilisées à VCC ou à GND. Les laisser "flottantes" (non connectées) est une erreur critique qui peut provoquer des oscillations haute fréquence, une surchauffe du composant et une consommation de courant excessive.
Pas parfaitement. Bien que les sorties HC puissent piloter des entrées LS, les seuils d'entrée du 74HC02 sont plus exigeants (CMOS). Si vous devez recevoir des signaux d'un circuit purement TTL, il est recommandé d'utiliser la version 74HCT02 ou d'ajouter des résistances de pull-up pour assurer des niveaux logiques corrects.
C'est une différence fondamentale de logique : le 74HC02 est un quadruple porte NOR (NON-OU), ce qui signifie que la sortie est à l'état HAUT uniquement si toutes ses entrées sont à l'état BAS. Le 74HC00, quant à lui, est un quadruple porte NAND (NON-ET).
Non, cela risque d'endommager le composant de manière irréversible. Les diodes de protection d'entrée du 74HC02 ne sont pas conçues pour supporter une tension supérieure à VCC + 0,5V. Pour cette configuration mixte, un convertisseur de niveau logique est nécessaire.
Le pas des broches de 1,27 mm est trop fin pour les plaques d'essai (breadboards) standard. Les utilisateurs rencontrent souvent des problèmes de ponts de soudure lors de l'assemblage manuel ; l'utilisation de flux de soudure de qualité et, pour les tests, d'une carte adaptatrice SOP-14 vers DIP est fortement conseillée.
