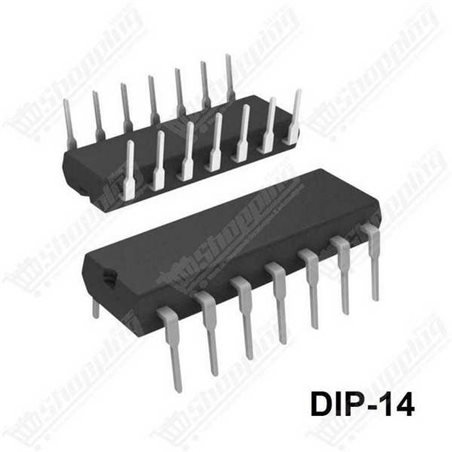

Circuit intégré logique 74HC32 comportant quatre portes OU indépendantes à deux entrées en boîtier DIP-14.
Vous cherchez à consolider vos signaux numériques sans complexifier votre circuit ? Le 74HC32 est la réponse universelle aux besoins de logique combinatoire. Ce composant intègre quatre portes logiques OU (OR) indépendantes, agissant comme le "décideur" essentiel de vos montages électroniques : si l'une ou l'autre entrée est active, la sortie l'est aussi. Contrairement aux anciennes séries TTL gourmandes en énergie, cette version utilisant la technologie CMOS haute vitesse vous offre le meilleur des deux mondes : une consommation ultra-faible idéale pour les projets sur batterie, tout en maintenant une vitesse de commutation rapide. Que ce soit pour un prototype sur Breadboard ou une réparation industrielle, le 74HC32 en boîtier DIP-14 est un standard incontournable pour tout électronicien au Maroc.
| Caractéristique | Spécification |
|---|---|
| Fonction Logique | Quadruple Porte OU (4x 2-Input OR Gates) |
| Technologie | High-speed CMOS (HC) |
| Tension d'alimentation (Vcc) | 2.0 V à 6.0 V |
| Courant de sortie | ±5.2 mA (à 6V) |
| Type de Boîtier | DIP-14 (Dual In-line Package) |
| Température de fonctionnement | -55 °C à +125 °C |
| Compatibilité Niveaux | Entrées CMOS / Sorties Push-pull |
| Brochage Alimentation | Pin 14 (Vcc) / Pin 7 (GND) |
Ne laissez pas votre projet à l'arrêt faute de composants logiques. Commandez dès maintenant votre 74HC32 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant de qualité, stocké localement et proposé à un prix compétitif. Ajoutez ce pilier de l'électronique numérique à votre panier et assurez la stabilité de vos futures conceptions.
C'est un phénomène classique des composants CMOS. Les entrées ne doivent jamais rester "flottantes". Si une broche d'entrée n'est connectée ni au VCC ni au GND, elle agit comme une antenne et capte le bruit ambiant, provoquant des commutations aléatoires et une surchauffe. Reliez toujours les entrées inutilisées à un potentiel fixe.
Absolument. Contrairement à l'ancienne série 74LS (limitée à 5V), le 74HC32 supporte une tension d'alimentation dès 2,0 V. Il est donc parfaitement adapté aux logiques modernes en 3,3V sans nécessiter de régulateur supplémentaire.
Attention, ce n'est pas systématique. Bien que le brochage DIP-14 soit identique, les seuils de tension diffèrent. Si un circuit TTL (LS) essaie de piloter une entrée CMOS (HC), le niveau "Haut" pourrait être insuffisant. Dans ce cas spécifique, préférez la série 74HCT32 ou ajoutez des résistances de tirage (pull-up).
Le 74HC32 peut fournir environ 4 à 5 mA sous 5V. C'est suffisant pour une LED de signalisation standard (avec résistance), mais insuffisant pour un moteur ou un relais. Pour ces charges inductives, utilisez la sortie du 74HC32 pour piloter un transistor ou un MOSFET.
Pour assurer un fonctionnement stable, il est crucial de placer un condensateur de découplage de 0,1 µF (céramique) entre la broche 14 (VCC) et la broche 7 (GND). Ce condensateur doit être soudé ou placé le plus près possible du boîtier du 74HC32.
