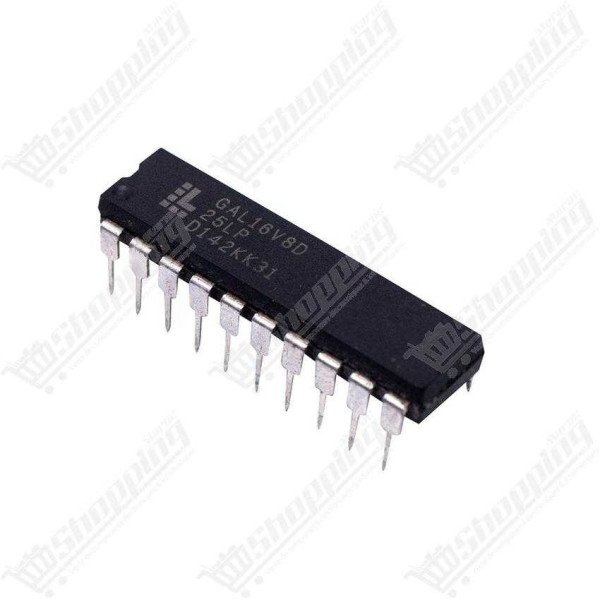

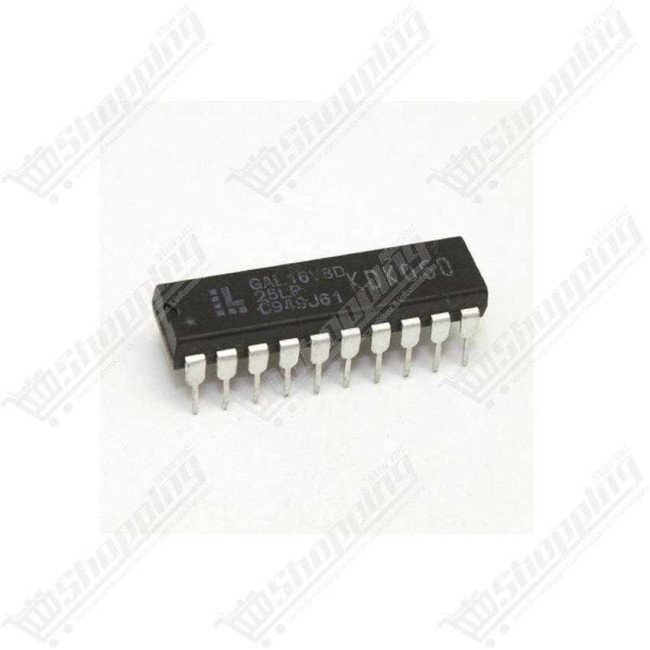

Optimisez vos conceptions numériques avec le GAL16V8D
Vous cherchez à simplifier un circuit imprimé encombré de portes logiques TTL standards ? Le GAL16V8D est la solution d'ingénierie par excellence pour condenser votre logique numérique. Ce dispositif logique programmable (PLD) ne se contente pas de remplacer les anciens circuits PAL ; il offre une flexibilité totale grâce à sa capacité de reprogrammation électrique. Idéal pour les ingénieurs et les passionnés d'électronique souhaitant concevoir des contrôleurs de bus, des décodeurs d'adresses ou réparer du matériel vintage, ce composant utilise la technologie E2CMOS pour allier rapidité et fiabilité, réduisant drastiquement votre consommation énergétique par rapport aux solutions bipolaires classiques.
Performance et Architecture du GAL16V8D
- Technologie E2CMOS : Profitez d'une reprogrammation ultra-rapide en moins de 100 ms et d'une consommation réduite de 50 % à 75 % par rapport aux équivalents bipolaires.
- Durabilité Exceptionnelle : Conçu pour durer, ce PLD assure une rétention des données supérieure à 20 ans et supporte au minimum 100 cycles d'écriture/effacement.
- Vitesse de Traitement : Un temps de propagation ($t_{pd}$) fulgurant pouvant descendre jusqu'à 3,5 ns avec une fréquence max de 250 MHz.
- Architecture Versatile : Dispose de 8 macrocellules de sortie (OLMC) configurables, permettant d'émuler n'importe quelle architecture PAL standard à 20 broches.
- Sécurité Intégrée : Protégez votre propriété intellectuelle grâce au bit de sécurité programmable qui empêche la lecture non autorisée de votre logique.
Applications Concrètes du PLD GAL16V8D
- Remplacement de logique discrète : Remplacez jusqu'à une douzaine de puces TTL par un seul boîtier DIP-20 pour gagner de la place sur vos PCB.
- Décodage d'adresses : Indispensable pour la gestion de la mémoire (DMA) dans les systèmes à microprocesseurs et le calcul d'adresses haute vitesse.
- Machines d'état finies (FSM) : Créez des séquenceurs complexes et des contrôleurs sans microcontrôleur.
- Réparation Rétro-Computing : Le composant parfait pour remplacer les puces PAL obsolètes.
Fiche Technique Détaillée : GAL16V8D
| Caractéristique | Valeur / Spécification |
|---|
| Tension d'alimentation ($V_{CC}$) | 4.75 V à 5.25 V (Standard TTL 5V) |
| Courant d'alimentation ($I_{CC}$) | ~75 mA (Standard) / ~45 mA (Quarter Power) |
| Entrées / Sorties | Jusqu'à 18 Entrées / Jusqu'à 8 Sorties |
| Fréquence Max ($f_{max}$) | Jusqu'à 250 MHz |
| Temps de propagation ($t_{pd}$) | 3.5 ns à 25 ns (selon grade) |
| Capacité de commande ($I_{OL}$) | 16 mA à 24 mA |
| Boîtier | DIP-20 (Compatible Breadboard) |
FAQ : Tout savoir sur la programmation du GAL16V8D
Q1: Comment programmer un circuit GAL16V8D ?
Le programmateur le plus utilisé est le TL866II Plus (ou T48). Ces appareils supportent nativement ces puces. Il suffit de compiler votre code en fichier .JED pour l'injecter.
Q2: Le GAL16V8D est-il un remplacement direct pour les anciens circuits PAL16V8 ?
Oui, le GAL est conçu pour être compatible broche à broche avec les anciens PAL, avec l'avantage d'être effaçable électriquement et reprogrammable.
Q3: Quelles sont les limites de tension ?
Le GAL16V8D fonctionne strictement en 5V (niveaux logiques TTL). Assurez-vous d'avoir une alimentation stable entre 4.75V et 5.25V.
