Maîtrisez la Conception de Circuits CMOS avec le CD4007
Vous cherchez à comprendre ce qui se passe réellement à l'intérieur d'une porte logique ou à concevoir un circuit analogique ultra-personnalisé ? Le CD4007 n'est pas une simple puce ; c'est un véritable laboratoire de semi-conducteurs sur un seul composant. Contrairement aux circuits logiques figés, ce circuit intégré CMOS monolithique vous donne un accès direct à trois paires de transistors MOS à enrichissement (canaux N et P). Que vous soyez un ingénieur cherchant à prototyper un amplificateur à haute impédance ou un étudiant souhaitant visualiser le fonctionnement binaire, le CD4007 offre une flexibilité inégalée pour manipuler les signaux électriques à la source.
Architecture et Performance du Transistor Array CD4007
Technologie CMOS Avancée : Profitez d'une efficacité énergétique redoutable avec une consommation au repos quasi nulle de 10 nW, idéale pour les projets sur batterie.
Plage de Tension Étendue : Une polyvalence extrême acceptant une alimentation (VDD) allant de 3,0 V à 15 V, s'adaptant à presque toutes les sources d'énergie standards.
Robustesse Intégrée : Ne craignez plus les manipulations ; toutes les entrées bénéficient d'une protection par diodes de serrage contre les décharges électrostatiques.
Rapidité d'Exécution : Un temps de propagation typique de 35 ns (à 10 V), assurant une réactivité suffisante pour la plupart des applications logiques et de signal.
Haute Impédance d'Entrée : Avec 10¹² Ω, ce composant ne perturbe pas le signal source, garantissant une intégrité parfaite de vos données.
Applications Pratiques : Que faire avec un CD4007 ?
Conception de Portes Logiques : Câblez manuellement vos propres portes NAND, NOR ou inverseurs pour comprendre l'architecture fondamentale des ordinateurs.
Amplification Analogique : Utilisez la zone linéaire des transistors pour créer des amplificateurs à gain élevé ou des préamplificateurs audio simples.
Génération de Fréquence : Idéal pour monter des oscillateurs à quartz stables ou des circuits de temporisation précis.
Adaptation de Niveaux Logiques : Convertissez des signaux entre différents standards de tension grâce à la configuration flexible des paires N et P.
Détection de Seuil : Mettez en œuvre des circuits de détection sensibles grâce aux caractéristiques de transfert pointues des MOSFETs.
Fiche Technique Détaillée : CD4007
Caractéristique
Valeur / Spécification
Type de Boîtier

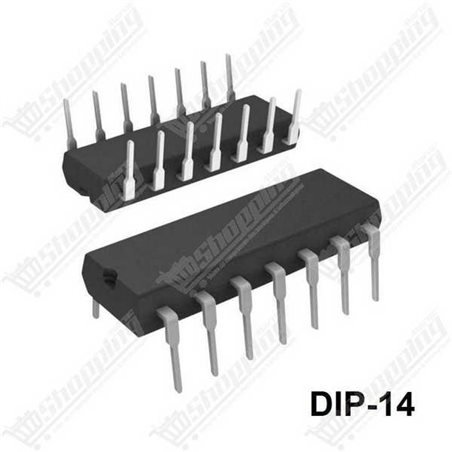

DIP-14 (Double In-line Package)
Technologie
CMOS (Dual Complementary Pair + Inverter)
Tension d'Alimentation (VDD)
Min: 3,0 V | Max: 15 V
Dissipation de Puissance (PD)
700 mW
Courant de Sortie (IOL/IOH)
0,5 mA à 1,5 mA (selon VDD)
Temps de Transition
50 ns (typique à 10 V)
Immunité au Bruit
Typique 0,45 VCC
Température de Fonctionnement
-40 °C à +85 °C (Gamme Industrielle)
Capacité d'Entrée
5 pF
Commander le CD4007 au Maroc
Ne laissez pas votre projet en attente. Commandez dès aujourd'hui votre CD4007 et recevez-le rapidement partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vous puissiez passer de la théorie à la pratique sans délai. Ajoutez ce composant indispensable à votre panier pour une livraison fiable et sécurisée.
FAQ : Réponses d'Experts sur le CD4007
Pourquoi mon CD4007 ne fonctionne-t-il pas malgré un câblage correct des transistors individuels ?
C'est une erreur classique. Il est impératif de connecter la broche 14 au pôle positif (Vdd) et la broche 7 à la masse (Vss). Ces broches ne servent pas seulement à alimenter le boîtier, elles fixent le potentiel des substrats de tous les MOSFET internes. Sans cela, les diodes de protection s'activent et bloquent le circuit.
Est-il possible de créer une porte logique NAND ou NOR avec un seul circuit CD4007 ?
Oui, la polyvalence du CD4007 permet de le configurer en porte NAND, NOR ou inverseur. Cependant, en raison des connexions internes partagées (substrats et certaines sources/drains), vous êtes généralement limité à la réalisation d'une seule fonction complexe par puce.
Quelle est la plage de tension d'alimentation recommandée pour ce circuit intégré ?
Le CD4007 excelle sur une plage de 3V à 15V. Même si le maximum absolu peut atteindre 18V, nous recommandons de ne pas dépasser 15V pour éviter la surchauffe et garantir une longue durée de vie à votre montage.
Peut-on utiliser le CD4007 pour des applications analogiques comme des amplificateurs ?
Absolument, c'est même une application phare ! En polarisant les paires de MOSFET en mode linéaire, vous pouvez créer des amplificateurs à très haute impédance d'entrée, impossibles à réaliser avec des portes logiques standards.
Les six transistors (3 canaux P et 3 canaux N) sont-ils totalement indépendants ?
Non, pas totalement. Ils sont groupés en trois paires. Par exemple, la paire centrale partage une grille commune (Pin 6). De plus, certains drains et sources sont reliés en interne aux broches d'alimentation. Vérifiez toujours le schéma interne avant de câbler pour éviter les courts-circuits.
Pourquoi le circuit semble-t-il instable ou sensible au toucher ?
Cela est dû à l'impédance d'entrée extrêmement élevée des MOSFET. Une grille non connectée (flottante) agit comme une antenne et capte le bruit ambiant. Règle d'or : toutes les entrées inutilisées doivent être reliées à Vdd ou Vss.
