La Logique Numérique au Cœur de Vos PCB avec le 74HC00D

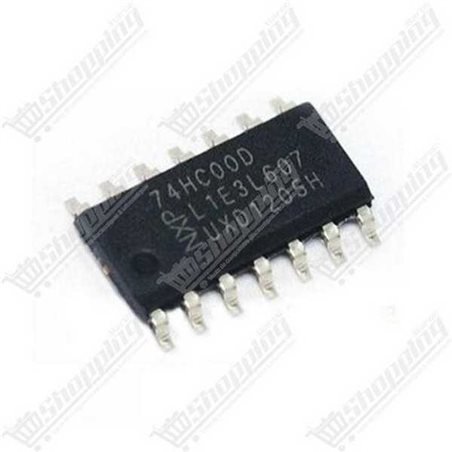

Vous cherchez à rationaliser vos conceptions électroniques ou à réparer des circuits logiques modernes ? Le 74HC00D est bien plus qu'une simple puce ; c'est la pierre angulaire de la logique combinatoire en format compact. Ce circuit intégré, abritant quatre portes NAND indépendantes, offre une solution élégante et rapide pour les ingénieurs et les passionnés exigeants. Grâce à sa technologie CMOS haute vitesse, il combine la faible consommation d'énergie indispensable aux projets sur batterie avec la réactivité nécessaire aux systèmes numériques actuels. Opter pour ce composant en boîtier SMD SOP-14, c'est choisir la densité et la performance pour vos cartes électroniques professionnelles.
Performances Techniques Clés du 74HC00D SOP-14
Polyvalence de Tension : Fonctionne parfaitement sur une plage étendue de 2,0 V à 6,0 V, assurant une compatibilité totale avec les logiques 3.3V et 5V.
Vitesse de Commutation : Un temps de propagation ultra-rapide de seulement 7 ns (typique à 6V), idéal pour les traitements de signaux rapides.
Format Compact : Boîtier SOP-14 (Montage en Surface) avec une largeur de corps de 3,9 mm pour optimiser l'espace sur vos PCB.
Faible Consommation : Technologie CMOS garantissant un courant de repos maximal de seulement 40 µA à 25 °C.
Robustesse Industrielle : Fonctionnement fiable dans des conditions extrêmes, de -40 °C à +125 °C.
Applications et Avantages : Pourquoi Intégrer ce Quad NAND ?
Création de Logique Complexe : Utilisez les portes NAND pour construire n'importe quelle autre porte logique (AND, OR, NOT) ou des bascules (Flip-Flops) sur mesure.
Conditionnement de Signal : Parfait pour nettoyer des signaux numériques, inverser des entrées logiques ou créer des oscillateurs simples pour vos projets Arduino ou ESP32.
Protection et Isolation : Agit comme un tampon (buffer) efficace pour protéger les broches sensibles de vos microcontrôleurs.
Miniaturisation : Le format SMD est indispensable pour la conception de prototypes professionnels et la réparation d'appareils électroniques grand public.
Commander le 74HC00D au Maroc : Efficacité et Rapidité
Ne laissez pas un composant manquant retarder votre production. Commandez dès maintenant votre 74HC00D et profitez d'un prix compétitif pour un composant de qualité professionnelle. Nous assurons une livraison rapide partout au Maroc et garantissons que nos composants sont stockés dans des conditions antistatiques optimales. Disponible immédiatement pour vos prototypes ou vos séries de production.
FAQ : Questions Fréquentes sur le 74HC00D
Q1 : Quelle est la tension idéale pour alimenter le 74HC00D avec un Arduino ?
Bien que le composant accepte de 2,0V à 6,0V, une alimentation de 5V est standard pour l'Arduino classique, tandis que 3,3V est parfait pour les systèmes comme l'ESP32, assurant une compatibilité optimale sans conversion de niveau.
Q2 : Puis-je laisser les broches d'entrée non utilisées "en l'air" ?
Absolument pas. Sur un circuit CMOS comme le 74HC00D, les entrées flottantes agissent comme des antennes, captant le bruit et provoquant des oscillations. Connectez toujours les entrées inutilisées à VCC ou à la Masse (GND).
Q3 : Quelle différence entre le 74HC00 et le 74HCT00 ?
Le 74HC00 utilise des niveaux logiques CMOS purs (meilleure immunité au bruit, plage de tension large). Le 74HCT00 est spécifiquement conçu pour être compatible avec les niveaux logiques TTL (5V fixe). Choisissez le HC pour les nouvelles conceptions polyvalentes.
Q4 : Le soudage du boîtier SOP-14 est-il complexe ?
Le SOP-14 a un pas de 1,27 mm. C'est le format SMD le plus accessible. Il se soude aisément à la main avec un fer à pointe fine, un peu de flux, ou peut être monté sur un adaptateur SOP vers DIP pour vos tests sur breadboard.
Q5 : Faut-il un condensateur de découplage ?
Oui, c'est fortement recommandé. Placez un condensateur céramique de 100 nF (0,1 µF) au plus près des broches d'alimentation (VCC et GND) pour filtrer les parasites lors des commutations rapides.
