Optimisez vos circuits analogiques avec la polyvalence du LM324
Besoin de traiter plusieurs signaux analogiques sans multiplier les composants ? L'IC LM324 est la réponse universelle pour vos besoins en amplification. Véritable standard de l'industrie, ce composant intègre quatre amplificateurs opérationnels indépendants dans un seul boîtier compact. Contrairement aux amplis-op classiques nécessitant souvent une alimentation symétrique complexe, le LM324 a été ingénieusement conçu pour exceller avec une alimentation simple. C'est le choix stratégique pour interfacer des capteurs avec des microcontrôleurs comme Arduino, ou pour concevoir des filtres actifs robustes tout en économisant de l'espace sur votre PCB.
Performance technique et architecture du Quad Op-Amp LM324

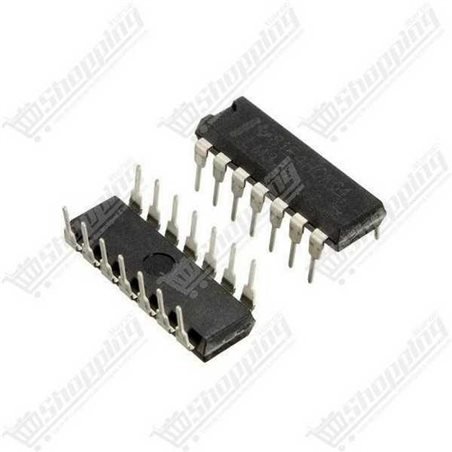

Quadruple densité : Bénéficiez de 4 canaux indépendants à gain élevé dans un seul boîtier DIP-14, réduisant considérablement l'encombrement de vos montages.
Flexibilité d'alimentation : Fonctionne parfaitement sur une plage étendue de 3 V à 32 V en alimentation simple, ou de ±1,5 V à ±16 V en double, s'adaptant à toutes vos sources d'énergie.
Détection au sol (Ground Sensing) : Un atout majeur qui permet aux entrées de lire des signaux descendant jusqu'à 0 V (GND) sans alimentation négative, idéal pour les systèmes alimentés par batterie.
Stabilité exemplaire : Intègre une compensation de fréquence interne pour un gain unitaire, garantissant une opération stable sans composants externes supplémentaires.
Efficacité énergétique : Une consommation de courant modérée d'environ 700 µA, indépendante de la tension d'alimentation choisie.
Applications pratiques : Que faire avec le LM324 ?
Conditionnement de capteurs : Amplifiez les faibles signaux provenant de capteurs de température, de lumière ou de pression avant de les envoyer vers les entrées analogiques de votre Arduino ou ESP32.
Comparateurs de tension : Créez des seuils de déclenchement précis pour l'automatisation (ex: allumer un ventilateur si la température dépasse X degrés).
Génération de signaux : Concevez des oscillateurs d'ondes carrées ou triangulaires pour vos tests en laboratoire.
Suiveurs de tension : Utilisez-le comme tampon (buffer) à haute impédance pour isoler vos étages de circuit sans perte de signal.
Filtres audio de base : Idéal pour l'égalisation simple ou le filtrage de bruit dans des applications non-HiFi (interphones, jouets, robotique).
Fiche Technique Détaillée : Circuit Intégré LM324
Spécification
Valeur
Type de Boîtier
DIP-14 (14 broches, traversant)
Nombre d'amplificateurs
4 (Quad Op-Amp)
Tension d'alimentation (Vcc)
Simple : 3V - 32V | Double : ±1.5V - ±16V
Bande passante (Unity Gain)
1.0 MHz à 1.2 MHz
Vitesse de balayage (Slew Rate)
0.5 V/µs (Typique)
Tension de décalage (Vio)
2 mV (Typique)
Courant de sortie par canal
Source/Sink : 20 mA à 40 mA
Température de fonctionnement
0°C à +70°C
Brochage Alimentation
Pin 4 (Vcc+), Pin 11 (GND/Vee)
Commander le LM324 au Maroc
Ne laissez pas votre projet en suspens par manque de composants essentiels. Commandez dès maintenant votre LM324 et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un tarif ultra-compétitif. Que vous soyez étudiant en ingénierie, technicien de maintenance ou maker passionné, c'est l'élément indispensable à avoir dans votre tiroir à composants.
Questions Fréquentes sur l'utilisation du LM324 (FAQ)
Puis-je alimenter le LM324 avec une simple tension de 5V comme celle d'un Arduino ?
Oui, absolument. Le LM324 est conçu pour fonctionner avec une alimentation simple allant de 3V à 32V. Il est extrêmement populaire dans l'écosystème Arduino car il s'alimente directement via le rail 5V sans nécessiter de convertisseur de tension négative.
Pourquoi la tension de sortie de mon LM324 n'atteint-elle pas Vcc ?
Le LM324 n'est pas un amplificateur de type "Rail-to-Rail" en sortie. Sa tension maximale sature généralement à environ Vcc - 1,5V. Par exemple, sous 5V, vous obtiendrez environ 3,5V au maximum. Cependant, il est capable de descendre très près de 0V (GND).
Est-il possible d'utiliser le LM324 pour des applications audio de haute qualité ?
Ce n'est pas recommandé pour la Hi-Fi. Le LM324 souffre d'une distorsion de croisement (crossover distortion) audible et possède un Slew Rate modeste de 0,5 V/µs. Pour l'audio de haute fidélité, privilégiez des amplis-op comme le NE5532 ou la série TL07x.
Que faire des amplificateurs inutilisés dans le boîtier DIP-14 ?
Ne laissez jamais les broches flottantes. Pour éviter les oscillations parasites et une surconsommation, configurez les canaux inutilisés en suiveur de tension : reliez la sortie à l'entrée inverseuse (-), et connectez l'entrée non-inverseuse (+) à une tension stable (comme la masse ou Vcc/2).
Les entrées du LM324 peuvent-elles détecter des signaux proches de 0V ?
Oui, c'est l'un de ses points forts techniques. La plage de mode commun inclut la masse (GND), ce qui permet de traiter des signaux descendant jusqu'à 0V même avec une alimentation simple, simplifiant grandement les circuits de capteurs.
