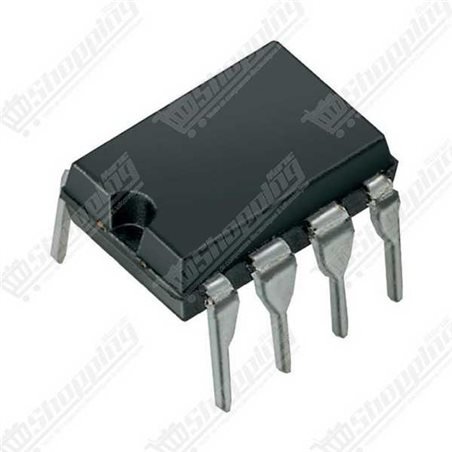

LF357 Amplificateur Opérationnel à Entrée JFET DIP-8

Maîtrisez la Vitesse du Signal avec l'Amplificateur Opérationnel LF357

Votre projet électronique exige une réactivité immédiate et une précision chirurgicale ? Oubliez les amplificateurs standards. Le LF357 est une bête de course conçue pour les ingénieurs et les hobbyistes exigeants. Utilisant la technologie hybride BI-FET™, ce composant combine la haute impédance d'entrée des transistors JFET avec la vitesse fulgurante des bipolaires. C'est le choix incontournable lorsque la bande passante et la vitesse de balayage sont critiques. Attention cependant : c'est un amplificateur décompensé, optimisé pour la performance brute, idéal pour les circuits nécessitant un gain en boucle fermée supérieur à 5.

Performance Technique : Les Atouts du LF357 J-FET

• Vitesse de Balayage Phénoménale : Avec un Slew Rate de 50 V/µs, le LF357 réagit 4 fois plus vite qu'un modèle standard comme le LF356, garantissant une distorsion minimale sur les signaux rapides.
• Bande Passante Élargie : Profitez d'un produit gain-bande de 20 MHz pour traiter des fréquences élevées sans perte de fidélité.
• Impédance d'Entrée Colossale : Grâce à ses entrées JFET, il affiche une impédance de 10¹² Ω, ce qui signifie qu'il ne perturbera quasiment pas votre source de signal.
• Précision du Signal : Un courant de polarisation ultra-faible de 30 pA et un temps d'établissement rapide de 1,5 µs pour une conversion de données fiable.
• Robustesse : Capable de piloter des charges capacitives jusqu'à 5000 pF sans broncher.

Où intégrer le LF357 pour des Résultats Optimaux ?

• Convertisseurs Numérique/Analogique (D/A) : Sa vitesse de stabilisation en fait le candidat parfait pour les étages de sortie des DAC rapides.
• Capteurs à Haute Impédance : Idéal pour amplifier les signaux faibles issus de photodiodes ou de capteurs piézoélectriques sans charger le capteur.
• Intégrateurs de Précision : Pour les circuits de calcul analogique nécessitant une réponse rapide.
• Circuits Échantillonneurs Bloqueurs (Sample and Hold) : Sa faible dérive et sa rapidité assurent une capture fidèle de l'instant t.

Fiche Technique Détaillée : Ampli Op LF357

Commander votre LF357 au Maroc

Ne laissez pas la latence ralentir vos conceptions. Commandez dès maintenant votre Amplificateur Opérationnel LF357 et bénéficiez d'un composant authentique et performant. Nous assurons une livraison rapide partout au Maroc et proposons un prix compétitif pour les professionnels comme pour les étudiants. Stock disponible immédiatement pour expédition.

Questions Fréquentes sur l'Ampli Op LF357 (Dépannage et Usage)

Pourquoi mon montage avec le LF357 oscille-t-il alors qu'il semble correctement câblé ?

C'est un classique ! Le LF357 est un amplificateur opérationnel "décompensé". Contrairement aux amplis standards, il n'est pas stable à gain unitaire (gain de 1). Il est impératif de l'utiliser dans un circuit avec un gain en boucle fermée d'au moins 5. Si vous cherchez un simple suiveur de tension, orientez-vous plutôt vers le LF356.

Quelle est la différence majeure entre le LF356 et le LF357 ?

C'est une question de vitesse contre stabilité. Le LF357 est le "grand frère rapide" : il offre un slew rate de 50V/µs (contre 12V/µs pour le LF356) et une bande passante de 20MHz. Le prix à payer est l'instabilité pour les gains faibles (< 5), là où le LF356 est stable partout.

Comment effectuer le réglage de la tension de décalage (Offset Null) sur le boîtier DIP-8 ?

Pour une précision maximale, connectez un potentiomètre (entre 10kΩ et 100kΩ) entre les broches 1 et 5. Le curseur du potentiomètre doit être relié à l'alimentation positive (V+). Ajustez ensuite jusqu'à obtenir 0V en sortie lorsque les entrées sont à la masse.

Quelles sont les précautions à prendre concernant l'alimentation et le découplage ?

Le LF357 est une Formule 1 électronique ; il est sensible à la qualité de la route (l'alimentation). Il est crucial de placer des condensateurs de découplage céramiques de 0,1 µF au plus près des broches V+ et V-, reliés à la masse, pour éviter les oscillations parasites et la surchauffe.

Peut-on alimenter le LF357 avec une simple tension de 5V (alimentation unique) ?

Ce n'est pas recommandé. Ce composant est conçu pour une alimentation symétrique (idéalement ±15V). Sous 5V unique, la plage dynamique serait drastiquement réduite, rendant le traitement de signaux analogiques inefficace.

Pourquoi privilégier l'entrée JFET du LF357 par rapport à un ampli bipolaire classique (type UA741) ?

L'entrée JFET offre une "légèreté" incomparable. Avec une impédance de 10¹² Ω et des courants de fuite infimes (30 pA), le LF357 peut "écouter" des sources très délicates (comme des capteurs piézo ou photodiodes) sans altérer le signal, là où un UA741 écraserait la source.
