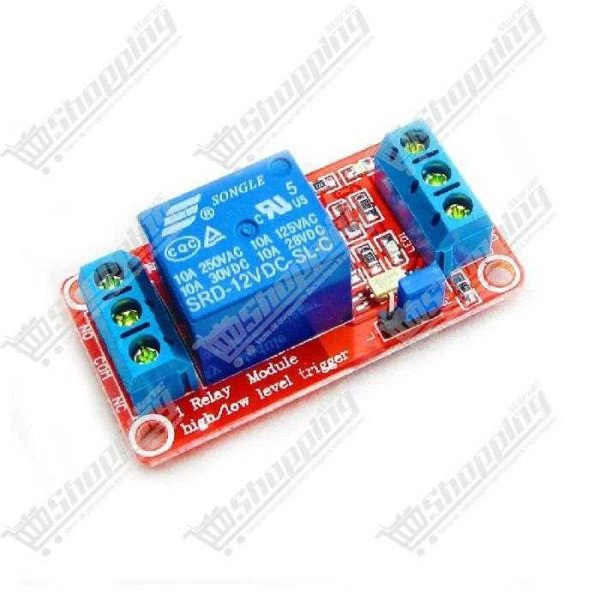

Maîtrisez la Haute Tension avec le Module Relais 12V Monocanal
Vous cherchez à piloter une lampe de salon, une électrovanne ou un moteur puissant avec votre délicat microcontrôleur ? Ne prenez pas le risque de griller votre Arduino ou votre ESP32. Ce Module Relais 12V agit comme un véritable bouclier de puissance, servant d'intermédiaire robuste entre votre logique de commande basse tension et vos appareils énergivores. Grâce à son isolation par optocoupleur intégrée, il sépare physiquement le circuit de commande du circuit de puissance, garantissant une sécurité totale contre les retours de courant et les parasites. C'est la solution incontournable pour transformer un simple signal numérique en une action physique concrète.
Performance et Architecture du Relais 12V à Optocoupleur
- Isolation Galvanique Avancée : Intègre un optocoupleur (type PC817) qui protège le "cerveau" de votre projet (Raspberry Pi, Arduino) contre les surtensions fatales.
- Capacité de Commutation Élevée : Capable de gérer des charges allant jusqu'à 250V AC et 10A, idéal pour le réseau domestique marocain.
- Diode de Roue Libre : Une diode de protection est montée en parallèle pour absorber les courants induits lors de la désactivation de la bobine, prolongeant la durée de vie (> 100 000 cycles) du module.
- Flexibilité de Commande : Compatible avec des signaux de déclenchement de 3 mA à 5 mA, assurant une réactivité immédiate (< 10 ms).
- Indicateurs Visuels : Diagnostic instantané grâce aux LED dédiées pour l'alimentation (Rouge) et l'état d'activation du relais (Verte/Bleue).
Applications Concrètes pour votre Module Relais 12V
- Domotique DIY : Allumage et extinction de l'éclairage domestique (220V) via une interface web ou Bluetooth.
- Jardinage Intelligent : Pilotage de pompes à eau ou d'électrovannes 12V/24V pour un système d'arrosage automatisé.
- Contrôle d'Accès : Activation de gâches électriques ou de moteurs de portes de garage nécessitant une forte puissance.
- Gestion Climatique : Commande de ventilateurs ou de chauffages d'appoint en fonction des relevés d'un capteur de température.
Fiche Technique Détaillée : Module Relais 12V Monocanal
| Caractéristique |
Spécification |
| Tension d'alimentation (VCC) |
12V DC |
| Charge Max (AC) |
250V / 10A |
| Charge Max (DC) |
30V / 10A |
| Courant de commande |
3 mA à 5 mA |
| Type de contact |
SPDT (NO, NC, COM) |
| Isolation |
Optocoupleur |
| Temps de réponse |
Activation < 10ms / Désactivation < 5ms |
| Dimensions de fil acceptées |
1,5 mm² à 2,5 mm² (Borniers à vis) |
Commander votre Module Relais 12V au Maroc
Ne laissez pas la complexité du câblage freiner vos projets d'automatisation. Commandez dès aujourd'hui votre Module Relais 12V Monocanal et bénéficiez d'une livraison rapide partout au Maroc. Ce composant essentiel est disponible immédiatement en stock à un prix compétitif, prêt à intégrer vos systèmes embarqués pour une fiabilité sans faille.
FAQ : Dépannage et Utilisation du Relais 12V
Pourquoi le relais ne "claque" pas alors que la LED s'allume avec mon Arduino ?
C'est une erreur fréquente. La bobine du relais exige impérativement une source de 12V DC sur les broches VCC/GND. Les 5V de l'Arduino suffisent à allumer la LED via l'optocoupleur, mais n'ont pas la force électromagnétique pour déplacer le contact mécanique.
Comment configurer le cavalier (Jumper) H/L ?
Ce cavalier définit la logique de déclenchement. En position H (High), le relais s'active avec un signal positif (5V/3.3V). En position L (Low), il s'active lorsque l'entrée IN est connectée à la masse (GND).
Comment réaliser une isolation galvanique totale ?
Pour une sécurité maximale (isolation totale), retirez le cavalier entre VCC et JD-VCC. Alimentez la partie puissance (JD-VCC) avec une source 12V externe séparée, sans relier les masses (GND) des deux circuits. Seul le signal lumineux passera alors par l'optocoupleur.
Puis-je l'utiliser avec un ESP32 en 3.3V ?
Absolument. L'entrée de commande (IN) est sensible et accepte le niveau logique 3.3V de l'ESP32 ou du Raspberry Pi, à condition que la bobine du relais soit bien alimentée en 12V de son côté.
Quelle est la différence entre NO et NC ?
NO (Normally Open) : Le circuit est ouvert par défaut et se ferme quand le relais s'active (comme un interrupteur classique). NC (Normally Closed) : Le circuit est fermé par défaut et se coupe quand le relais s'active (utile pour des systèmes de sécurité).
