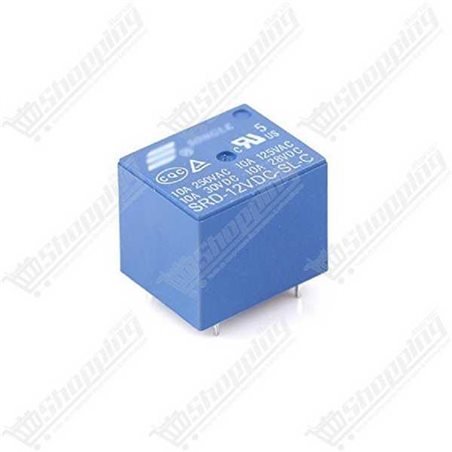

Relais SRD-12VDC-SL-C 12V 10A 5 broches

Contrôle et Isolation : Le Relais Électromécanique 12V DC 10A

Vous cherchez à piloter un appareil haute tension, comme une lampe ou un moteur, à partir de votre circuit électronique basse tension ? Ne cherchez plus. Le Relais Électromécanique 12V DC 10A est la clé de voûte pour interfacer la logique de commande et la puissance brute. Conçu pour offrir une isolation galvanique totale, ce composant est indispensable pour protéger vos microcontrôleurs tout en commutant des charges importantes. Que vous conceviez un système domotique ou un automatisme industriel, ce relais assure une transition fluide et sécurisée, transformant un simple signal de 12V en une action concrète sur du 220V.

Architecture et Atouts Techniques du Relais Miniature 5 Broches

• Puissance de commutation élevée : Capable de gérer des charges jusqu'à 10A sous 250V AC ou 30V DC, idéal pour la plupart des appareils domestiques.
• Configuration SPDT Polyvalente : Dispose de 5 broches offrant un contact inverseur (1 RT : Commun, Normalement Ouvert, Normalement Fermé) pour une flexibilité maximale de câblage.
• Réactivité immédiate : Un temps de réponse ultra-rapide de ≤ 10 ms pour une activation quasi instantanée de vos périphériques.
• Bobine standardisée : Fonctionne avec une tension nominale de 12V DC et une consommation modeste d'environ 30 mA.
• Durabilité exceptionnelle : Conçu pour durer avec une espérance de vie mécanique de 10 000 000 cycles.

Applications Concrètes du Relais de Puissance 12V

• Domotique DIY : Automatisez l'éclairage, les volets roulants ou les prises connectées en toute sécurité.
• Interface Microcontrôleur : Pilotez des charges AC via Arduino ou Raspberry Pi (nécessite un transistor de pilotage comme le 2N2222).
• Électronique Automobile : Parfait pour la gestion des accessoires 12V dans les véhicules grâce à sa robustesse aux vibrations.
• Protection des circuits : Isolez physiquement votre partie commande (sensible) de la partie puissance (dangereuse et bruitée).

Fiche Technique Détaillée : Relais SPDT 12V 10A

Commander Votre Relais 12V DC 10A au Maroc

Ne laissez pas vos projets à l'arrêt faute de composants fiables. Commandez dès aujourd'hui votre Relais Électromécanique 12V et profitez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité industrielle à un prix compétitif, disponible immédiatement en stock pour concrétiser vos idées sans attendre.

FAQ : Tout savoir sur l'intégration du Relais 12V

Puis-je alimenter la bobine du relais directement depuis une broche Arduino ?

Non. Une broche Arduino fournit 5V et max 40mA, alors que ce relais nécessite 12V et environ 30-40mA (avec un appel de courant initial). Il est impératif d'utiliser un transistor (ex: 2N2222) pour piloter le relais via une alimentation externe de 12V.

Pourquoi mon circuit redémarre-t-il lors de l'activation du relais ?

C'est un phénomène classique dû à la force contre-électromotrice. La bobine génère un pic de tension inverse lorsqu'elle est coupée. Vous devez absolument installer une diode de roue libre (ex: 1N4007) en parallèle et en sens inverse sur la bobine pour protéger vos composants électroniques.

Comment sont configurées les 5 broches de ce relais ?

Le relais dispose de 2 broches pour alimenter la bobine en 12V DC. Les 3 autres broches sont pour la puissance : une commune (COM), une normalement ouverte (NO) et une normalement fermée (NC).

Le relais peut-il supporter un moteur ou un chauffage en 220V AC ?

Oui, il commute jusqu'à 10A sous 250V AC. Toutefois, pour des charges inductives (moteurs), il est conseillé de marge de sécurité et de ne pas dépasser 70% de la charge nominale pour éviter l'usure prématurée des contacts par arc électrique.

Est-ce que ce relais fonctionne avec une tension de 9V ?

Bien que la tension de déclenchement minimale soit d'environ 9V, l'utilisation à cette tension rend le contact instable et faible ("mou"), ce qui peut causer une surchauffe. Une alimentation stable de 12V DC est fortement recommandée.

Le relais clique mais ma lampe ne s'allume pas, pourquoi ?

Le relais est un interrupteur, pas une source d'énergie. Vérifiez que vous avez bien câblé la phase de votre secteur 220V (ou source d'alimentation) pour qu'elle entre par la broche COM et ressorte par la broche NO vers votre lampe.
