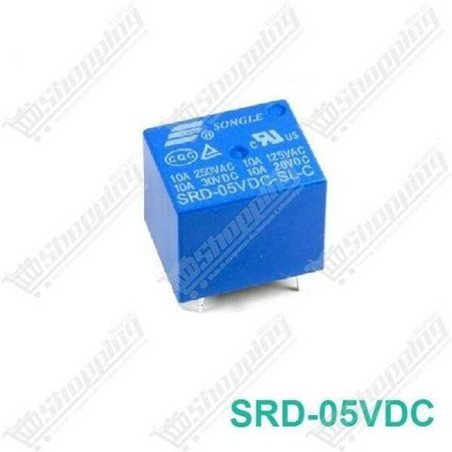

Relais 5V 10A 5 broches

Contrôle de Puissance : Relais VDC 5V 10A 5 pins pour vos Projets d'Automatisme

Vous cherchez à piloter une lampe, un moteur ou un système de chauffage directement depuis votre microcontrôleur, mais vous vous heurtez à la limite de courant de vos broches GPIO ? Le Relais VDC 5V 10A (SRD-05VDC-SL-C) est le pont incontournable entre votre logique de commande basse tension et vos circuits de puissance. Ce composant électromécanique robuste vous offre une isolation galvanique totale, protégeant votre carte Arduino ou ESP32 tout en commutant des charges allant jusqu'à 250V AC. C'est la solution standard, fiable et économique pour transformer un simple signal numérique en une action physique concrète.

Performance et Architecture du Relais SRD-05VDC-SL-C

• Puissance de Commutation Élevée : Capable de gérer des charges résistives jusqu'à 10A à 250V AC ou 30V DC, ce relais est idéal pour la plupart des appareils domestiques standards.
• Bobine Standard 5V : Conçu pour une tension nominale de 5V DC, il s'intègre parfaitement dans les écosystèmes logiques standards, nécessitant seulement ~71,4 mA pour l'activation.
• Configuration SPDT Flexible : Grâce à son architecture 1 Form C (Single Pole Double Throw), vous disposez simultanément d'un contact Normalement Ouvert (NO) et d'un contact Normalement Fermé (NC), offrant une polyvalence totale pour vos circuits de sécurité ou d'activation.
• Réactivité Instantanée : Avec un temps d'action inférieur à 10 ms et un relâchement sous 5 ms, il assure une commutation rapide et précise.
• Durabilité Mécanique : Construit pour durer, ce relais offre une espérance de vie mécanique de 10 000 000 d'opérations, garantissant la longévité de vos installations.

Applications Concrètes du Relais 5V dans vos Montages Électroniques

• Domotique DIY : Automatisez l'éclairage de votre maison, vos ventilateurs ou vos cafetières en les pilotant via une carte de développement.
• Isolation de Circuit : Utilisez ce relais pour séparer physiquement votre circuit de commande sensible (5V) du circuit de puissance bruyant ou dangereux (220V).
• Inversion de Polarité Moteur : En utilisant deux relais en configuration pont en H, vous pouvez contrôler le sens de rotation de moteurs DC puissants.
• Systèmes de Sécurité : Le contact NC (Normalement Fermé) est idéal pour créer des boucles de sécurité qui déclenchent une alarme ou coupent l'alimentation en cas de perte de signal.

Fiche Technique Détaillée : Relais Électromécanique 5 Pins

Commander le Relais 5V 10A SRD-05VDC-SL-C au Maroc

Ne laissez pas la gestion de puissance freiner vos innovations. Commandez dès maintenant votre Relais 5V 10A et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants testés, disponibles immédiatement en stock et proposés à un prix compétitif pour les amateurs comme pour les professionnels de l'électronique.

FAQ : Maîtriser l'installation de votre Relais 5V

Q1: Comment identifier et câbler les 5 broches du relais sans erreur ?

L'identification est simple : les deux broches isolées d'un côté sont pour la bobine (5V DC). À l'opposé, la broche centrale est le COM (Commun). Les deux restantes sont le NO (Normalement Ouvert) et le NC (Normalement Fermé). Astuce pro : utilisez un multimètre ; la bobine affichera une résistance d'environ 70-100 ohms.

Q2: Puis-je brancher ce relais directement sur une Arduino ou un ESP32 ?

Non, c'est risqué. Une sortie GPIO fournit max 20-40 mA, alors que ce relais tire environ 70 à 90 mA. Un branchement direct peut détruire votre port. Utilisez toujours un transistor (type 2N2222) pour amplifier le courant de commande.

Q3: À quoi sert la diode de "roue libre" souvent mentionnée ?

C'est une protection vitale. À la coupure, la bobine relâche une surtension (force contre-électromotrice) qui peut griller votre transistor. Une diode (type 1N4007) placée en parallèle (inverse) sur la bobine absorbe ce pic destructeur.

Q4: Ce relais 5V fonctionne-t-il avec un Raspberry Pi en 3,3V ?

Pas directement. La bobine exige 5V pour coller. Avec un système 3,3V (Raspberry Pi, ESP8266), vous devez alimenter la bobine en 5V externe et piloter cette alimentation via un transistor activé par votre signal 3,3V.

Q5: Mon relais fait "clic" mais l'appareil ne s'allume pas, pourquoi ?

Si le bruit mécanique est présent mais que le courant ne passe pas, vérifiez votre alimentation. Une chute de tension sous 5V lors de l'appel de courant peut empêcher les contacts de se fermer fermement. Assurez-vous que votre source fournit assez d'ampères pour le relais et le reste du circuit.

Q6: Est-il sûr d'utiliser les 10A complets sur du 220V ?

Bien que certifié 10A 250VAC, la prudence est de mise. Pour des charges inductives (moteurs) ou une utilisation continue, nous recommandons de ne pas dépasser 60-70% de la capacité maximale pour éviter la surchauffe et l'usure prématurée des contacts.
