Module relais 5V isolé par optocoupleur pour piloter vos appareils de puissance en toute sécurité avec Arduino.

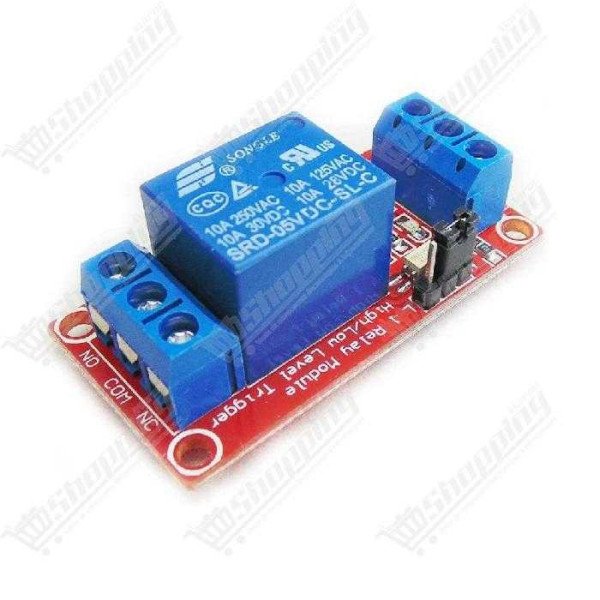

Le Module Relais 1 Canal 5V avec isolation par optocoupleur est la solution idéale pour interfacer vos microcontrôleurs basse tension avec des appareils de haute puissance. Conçu pour protéger votre Arduino, Raspberry Pi ou ESP8266, ce module utilise un optocoupleur (EL817 ou PC817) pour séparer électriquement le circuit de commande du circuit de puissance. Cela garantit une sécurité maximale contre les retours de courant et les interférences, vous permettant de piloter des lampes, moteurs et électroménagers jusqu'à 250V AC en toute sérénité.
| Paramètre | Valeur |
|---|---|
| Tension d'alimentation (VCC) | 5V DC |
| Courant de déclenchement | 5 mA à 20 mA |
| Sortie Max (AC) | 250V / 10A |
| Sortie Max (DC) | 30V / 10A |
| Temps de réponse | Action < 10ms | Libération < 5ms |
| Durée de vie mécanique | 10 000 000 cycles |
| Dimensions | 50 x 26 x 18,5 mm |
Réalisez vos projets électroniques sans attendre. Commandez votre Module Relais 1 Canal 5V dès maintenant et profitez d'une livraison rapide partout au Maroc. Composant testé, fiable et proposé à un prix compétitif pour les makers, étudiants et professionnels.
Le module fonctionne en 5V, mais peut être piloté par du 3.3V. Pour une sécurité totale, retirez le cavalier JD-VCC. Alimentez la broche JD-VCC avec une source 5V externe pour la bobine, et connectez le VCC du connecteur d'entrée au 3.3V de votre Raspberry Pi. Reliez les masses (GND) ensemble.
Il permet de choisir la logique de commande. En position Low, le relais s'active lorsque le signal est à 0V (GND). En position High, il s'active lorsque le signal est à 5V (VCC).
COM (Commun) est la broche centrale. NO (Normalement Ouvert) ne laisse passer le courant que si le relais est activé. NC (Normalement Fermé) laisse passer le courant par défaut et le coupe quand le relais s'active.
Oui, le relais supporte jusqu'à 250V AC. Cependant, pour les charges inductives comme les moteurs, il est fortement recommandé d'ajouter un circuit de protection (snubber) en parallèle de la charge pour prolonger la durée de vie des contacts du relais.
