Précision de Pesage et Intégration Facile avec le Kit 20kg

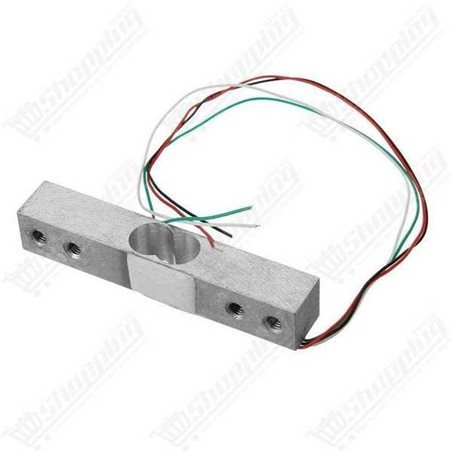

Ce pack complet associe une cellule de charge de 20 kg robuste à l'incontournable module amplificateur HX711. Conçu pour convertir une force physique en signal numérique exploitable, ce duo est la solution idéale pour vos projets de balance électronique, de dosage industriel ou d'IoT. Fabriquée en alliage d'aluminium aéronautique, la jauge de contrainte assure une grande stabilité, tandis que le convertisseur ADC 24 bits permet une lecture fine des données via votre microcontrôleur favori (Arduino, ESP32, Raspberry Pi).
Performance Technique du Module HX711 et Capteur
- Haute Résolution : Le convertisseur HX711 offre une précision de 24 bits, essentielle pour détecter les moindres variations sur le pont de Wheatstone.
- Capacité et Sécurité : Mesurez jusqu'à 20 kg en toute confiance grâce à une surcharge de sécurité de 120 % de la pleine échelle.
- Fiabilité des Mesures : Bénéficiez d'une erreur globale très faible (non-linéarité, hystérésis, répétabilité) de seulement 0,03 % F.S.
- Adaptabilité : Le système fonctionne sur une plage de tension de 2,6 V à 5,5 V, s'intégrant parfaitement aux logiques 3.3V et 5V.
- Robustesse : Avec un indice IP65 et une compensation thermique intégrée (-20 à +85°C), ce capteur résiste aux environnements difficiles.
Applications Concrètes pour votre Cellule de Charge 20kg
- Balances Connectées : Fabriquez une balance intelligente qui transmet le poids des aliments ou des colis via WiFi ou Bluetooth.
- Contrôle de Stock : Automatisez la gestion d'inventaire en détectant le poids restant sur une étagère ou dans un conteneur.
- Dosage Automatisé : Contrôlez le remplissage précis de liquides ou de solides grâce au taux d'échantillonnage sélectionnable (10 ou 80 SPS).
- Robotique : Équipez vos robots de capteurs de force pour améliorer leur interaction avec l'environnement ou leur équilibre.
Fiche Technique Détaillée : Kit Capteur de Poids 20kg + HX711
| Caractéristique |
Valeur / Spécification |
| Capacité Maximale |
20 kg |
| Convertisseur (ADC) |
HX711 (24 bits) |
| Sensibilité Nominale |
1,0 ± 0,15 mV/V |
| Non-linéarité |
0,03 % F.S. |
| Tension d'alimentation |
2,6 V à 5,5 V DC |
| Dimensions Cellule |
80 x 15 x 14 mm (Approx.) |
| Matériau |
Alliage d'aluminium aéronautique |
| Impédance d'entrée/sortie |
~1066 Ω / ~1000 Ω |
| Câblage Standard |
Rouge (E+), Noir (E-), Vert (A+), Blanc (A-) |
Commander votre Kit de Pesage 20kg HX711 au Maroc
Optez pour la précision professionnelle à petit prix. Commandez votre Kit Cellule de Charge 20kg + HX711 dès maintenant et profitez d'une livraison rapide partout au Maroc. Matériel testé et approuvé pour les makers et ingénieurs. Stock disponible immédiatement.
Questions Fréquentes sur le Module de Pesage HX711
Comment câbler correctement le capteur de 20 kg au module HX711 ?
Suivez le code couleur standard à 4 fils : le Rouge sur E+ (Excitation Positive), le Noir sur E- (Excitation Négative), le Vert sur A+ (Signal Positif) et le Blanc sur A- (Signal Négatif). Les broches VCC et GND du module se connectent à votre microcontrôleur.
Comment installer mécaniquement la cellule de charge ?
La cellule doit être montée en "porte-à-faux". Fixez une extrémité (côté fils) sur une base rigide fixe et l'autre extrémité au plateau de pesée. Il est crucial d'utiliser des entretoises (spacers) pour laisser un espace vide sous le centre du capteur afin qu'il puisse fléchir librement sous la charge.
Quelle bibliothèque utiliser avec Arduino ?
La bibliothèque la plus populaire est "HX711" de Bogdan Necula. Elle est simple à utiliser pour tarer la balance et lire les unités. Pour des fonctions plus avancées de lissage des données, la bibliothèque "HX711_ADC" est également très performante.
Pourquoi la lecture du poids varie-t-elle ?
Les variations peuvent provenir d'une alimentation instable ou d'interférences électromagnétiques. Le HX711 intègre un régulateur, mais assurez-vous de connexions soudées propres. Le blindage des câbles et l'utilisation de la moyenne glissante (software) stabilisent grandement les lectures.
