Précision de Pesage Ultime avec le Kit Capteur de Force 10kg et HX711
Vous cherchez à donner un sens de la mesure à votre prochain projet électronique ? Ne cherchez plus. Ce kit combinant une cellule de pesée de 10 kg et le célèbre module amplificateur HX711 est la solution incontournable pour transformer une simple variation de résistance en données numériques ultra-précises. Que vous construisiez une balance de cuisine intelligente, un système de gestion de stock IoT ou un robot trieur, ce duo vous offre la stabilité d'un pont de Wheatstone alliée à la puissance de conversion d'un ADC 24 bits. Fini les approximations analogiques ; place à la rigueur numérique pour vos montages Arduino, ESP32 ou Raspberry Pi.
Performance Technique du Duo Cellule de Pesée et Amplificateur HX711
- Haute Résolution 24 Bits : Grâce au convertisseur HX711, obtenez une granularité de mesure exceptionnelle, capable de détecter des variations infimes bien au-delà des capacités d'un ADC standard de 10 bits.
- Capacité de 10 kg Robuste : Le capteur en alliage d'aluminium est conçu pour supporter jusqu'à 10 kg avec une surcharge de sécurité, tout en résistant à la corrosion (Protection IP65).
- Amplification Programmable : Le HX711 offre un gain sélectionnable de 64 ou 128 sur le canal A, optimisant le signal faible du pont de jauges pour une lecture claire par votre microcontrôleur.
- Stabilité Thermique et Électrique : Avec une plage de fonctionnement de -40°C à +85°C et un rejet simultané des interférences 50 Hz et 60 Hz, vos mesures restent fiables même en environnement industriel.
- Interface Simplifiée : Communication série à deux fils (Clock et Data) compatible avec une tension logique de 2,6V à 5,5V, facilitant l'intégration sans composants externes complexes.
Applications Concrètes pour votre Module de Pesage Arduino
- Balances Connectées (IoT) : Créez une balance qui envoie le poids des ingrédients directement sur votre smartphone via un ESP32.
- Gestion de Stock Automatisée : Installez le capteur sous des bacs de rangement pour détecter quand une boîte de vis ou de composants est presque vide.
- Dosage Industriel : Contrôlez le remplissage précis de liquides ou de poudres avec une rétroaction en temps réel.
- Capteurs de Présence : Utilisez la détection de poids pour savoir si un objet a été posé ou retiré d'une surface spécifique.
- Projets Éducatifs STEM : Apprenez les principes physiques des jauges de contrainte et du calibrage numérique.
Fiche Technique Détaillée : Capteur de Force 10kg + HX711
| Caractéristique |
Spécification Technique |

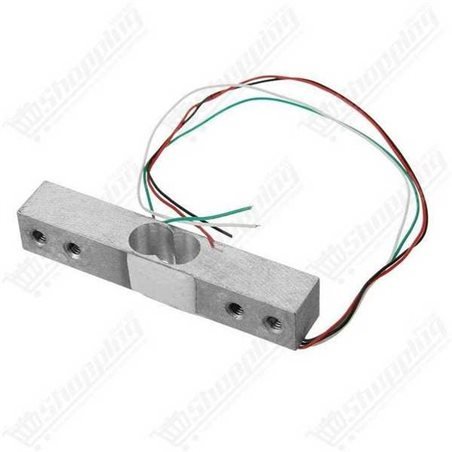

| Cellule de Pesée (Load Cell) |
| Capacité Nominale |
10 kg |
| Matériau |
Alliage d'aluminium (IP65) |
| Précision & Non-linéarité |
± 0,02% F.S. / 0,05% F.S. |
| Dimensions |
75 x 12,7 x 12,7 mm |
| Sortie Nominale (Sensibilité) |
1,0 ± 0,1 mV/V ou 2,0 ± 0,1 mV/V |
| Câblage Standard |
Rouge (Exc+), Noir (Exc-), Vert (Sig+), Blanc (Sig-) |
| Module HX711 (ADC) |
| Résolution ADC |
24 Bits |
| Tension de Fonctionnement |
2,6V à 5,5V DC |
| Gain Programmable |
64 ou 128 (Canal A), 32 (Canal B) |
| Consommation |
< 1,5 mA (Normal), < 1 µA (Veille) |
| Fréquence d'échantillonnage |
10 SPS ou 80 SPS |
| Dimensions Module |
34 x 20 mm |
Commander le Kit de Pesage 10kg au Maroc
Ne laissez pas vos projets en suspens par manque de matériel. Commandez dès maintenant votre Kit Cellule de Pesée 10kg + HX711 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé pour sa fiabilité, au prix le plus compétitif du marché. Disponible immédiatement en stock pour vos prototypes et productions.
Questions Fréquemment Posées sur le Capteur de Poids et HX711
Pourquoi les valeurs de poids fluctuent-elles ou sont-elles instables ?
L'instabilité vient souvent d'interférences électromagnétiques ou d'une alimentation "bruyante". Pour stabiliser vos lectures, utilisez des fils courts et blindés, ajoutez un condensateur de 10µF sur l'alimentation, et implémentez un filtre logiciel comme une moyenne glissante (rolling average) dans votre code.
Quel est le schéma de câblage correct entre le capteur 10 kg et le module HX711 ?
Respectez ce code couleur standard : Fil Rouge sur E+, fil Noir sur E-, fil Blanc sur A- et fil Vert sur A+. Connectez ensuite le module à votre microcontrôleur (ex: VCC sur 5V, GND sur GND, DT et SCK sur vos broches numériques).
Comment réaliser la calibration pour obtenir un poids précis ?
La calibration est essentielle. Placez un objet de poids connu (ex: 500g) sur la balance. Notez la "valeur brute" affichée. Divisez cette valeur brute par le poids réel pour obtenir votre facteur de calibration. Utilisez ensuite la fonction scale.set_scale(facteur) dans votre bibliothèque pour normaliser les futures mesures.
Le module est-il compatible avec l'ESP32 ou l'ESP8266 en 3.3V ?
Oui, parfaitement. Cependant, pour l'ESP32/ESP8266, il est recommandé d'alimenter le HX711 en 5V (VCC) pour une meilleure excitation du capteur, tout en connectant la logique (si le module a une broche VDD séparée) au 3.3V, ou en s'assurant que la bibliothèque utilisée (comme "HX711_ADC") gère bien les délais rapides de ces processeurs.
Pourquoi les lectures restent-elles bloquées à 0 ou à une valeur maximale ?
C'est souvent un signe d'erreur de câblage (inversion DT/SCK) ou mécanique. Vérifiez que la flèche sur le capteur pointe vers le bas (sens de la charge) et, surtout, qu'il y a un espace vide sous la zone centrale du capteur (grâce à des entretoises) pour permettre la déformation physique du barreau métallique.
