Concevez une Balance de Précision avec le Kit Capteur 1kg et HX711

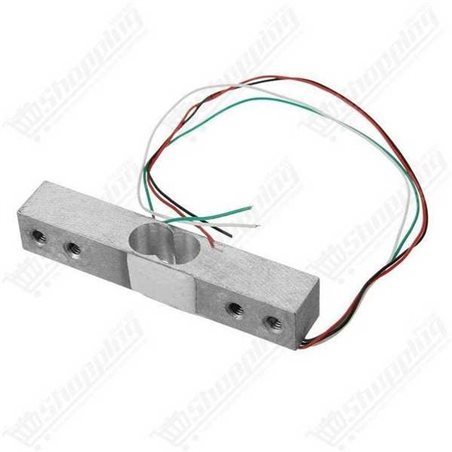

Donnez à vos projets électroniques la capacité de mesurer le poids avec une grande exactitude. Ce kit associe une cellule de charge de 1 kg en alliage d'aluminium robuste à un module amplificateur HX711. Ce duo est essentiel pour interfacer une jauge de contrainte analogique avec des microcontrôleurs numériques comme Arduino, Raspberry Pi ou ESP32. Basé sur un pont de Wheatstone, ce système offre une fiabilité professionnelle pour la création de balances connectées ou de systèmes de dosage.
Performance et Atouts Techniques du Capteur de Force 1kg
- Conversion Haute Résolution : Le module HX711 intègre un ADC 24 bits, garantissant une lecture ultra-fine des variations de poids, bien au-delà des capacités natives des microcontrôleurs.
- Dimensionnement Idéal : Calibré pour des charges jusqu'à 1 kg, ce capteur offre une précision de ± 0,02 % F.S., parfait pour les mesures délicates.
- Stabilité du Signal : Avec une sortie nominale de 1,0 mV/V et une compensation de température, les mesures restent fiables même entre -40 °C et +85 °C.
- Polyvalence Électrique : Fonctionne sur une plage de 2,6 V à 5,5 V, s'adaptant aussi bien aux logiques 3.3V qu'aux systèmes 5V classiques.
- Conception Durable : La barre en alliage d'aluminium bénéficie d'un indice de protection IP65, résistant à la poussière et à l'humidité ambiante.
Applications Concrètes : Que faire avec ce Kit de Pesage ?
- Balances de Cuisine Connectées : Fabriquez une balance IoT capable de peser les ingrédients au gramme près et d'envoyer les données à une application.
- Distribution Automatisée : Idéal pour les projets de distributeurs de nourriture pour animaux ou le remplissage précis de petits contenants.
- Gestion de Stock : Surveillez la quantité de petites pièces (vis, écrous) dans un bac grâce à la mesure du poids total.
- Détection de Force : Utilisez le capteur pour mesurer la pression ou l'appui sur un bras robotique ou une interface tactile.
Fiche Technique Détaillée : Capteur 1kg et Interface HX711
| Paramètre |
Spécification Technique |
| Capacité Maximale |
1 kg |
| Convertisseur A/N (ADC) |
Puce HX711 24 bits |
| Précision & Non-linéarité |
± 0,02 % F.S. / 0,03 % F.S. |
| Tension d'Excitation |
2,6 V à 5,5 V DC |
| Vitesse d'Échantillonnage |
Configurable à 10 SPS ou 80 SPS |
| Dimensions Cellule |
80 mm x 12,7 mm x 12,7 mm |
| Sortie Nominale |
1,0 ± 0,15 mV/V |
| Matériau |
Alliage d'aluminium (Indice IP65) |
Commander votre Kit de Pesage 1kg + HX711 au Maroc
Réalisez vos projets d'instrumentation avec précision. Commandez votre kit de pesage 1kg dès maintenant sur notre site. Nous assurons un prix compétitif et une disponibilité immédiate. Profitez de notre service de livraison rapide partout au Maroc pour débuter vos montages sans délai. Matériel testé et approuvé pour les makers.
Questions Fréquentes sur le Câblage et Calibration
Q1: Comment brancher les fils du capteur 1kg sur le module HX711 ?
Respectez le code couleur suivant pour une lecture correcte : fil Rouge sur E+ (Excitation+), fil Noir sur E- (GND), fil Vert sur A+ (Signal+) et fil Blanc sur A- (Signal-). Une inversion des fils de signal (Vert/Blanc) inversera simplement le signe du poids mesuré.
Q2: Comment stabiliser les lectures de poids qui fluctuent ?
Les variations infimes (bruit) sont normales à cette précision. Utilisez une alimentation stable (évitez l'USB du PC si possible pour la calibration finale) et blindez vos câbles. Côté code, l'utilisation de la moyenne glissante (ex: bibliothèques HX711 avec fonction average) est indispensable.
Q3: Le module est-il compatible avec un microcontrôleur 3.3V comme l'ESP32 ?
Tout à fait. Le HX711 accepte une tension d'alimentation dès 2,6V. Pour l'ESP32, vous pouvez alimenter le module en 3.3V ou 5V, les broches de données (DT/SCK) fonctionneront correctement avec les GPIOs de l'ESP32.
Q4: Comment installer mécaniquement la barre de pesage ?
Le montage se fait en "porte-à-faux". Fixez une extrémité de la barre (côté fils) sur votre socle fixe via les trous M5, et fixez votre plateau de pesée sur l'autre extrémité (trous M4). La partie centrale de la barre ne doit toucher ni le socle ni le plateau pour permettre la déformation.
