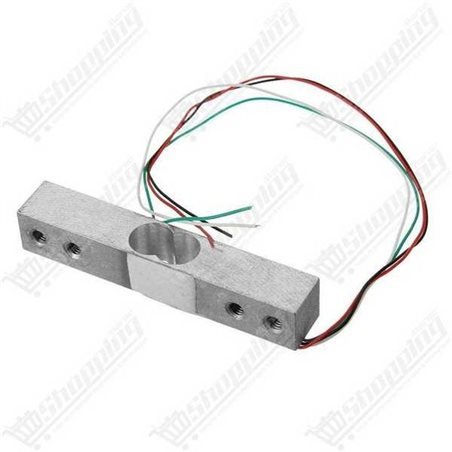

Précision de Mesure : Le Duo Cellule de Charge 5kg et HX711
Vous cherchez à donner un sens de la mesure à votre prochain projet électronique ? Ne laissez plus vos microcontrôleurs deviner les masses. L'intégration de cette cellule de charge de 5kg couplée au célèbre module amplificateur HX711 est la solution standard pour concevoir des balances numériques d'une fiabilité redoutable. Que vous soyez en train de prototyper une balance de cuisine connectée ou un système de dosage industriel miniature, ce kit transforme une simple contrainte mécanique en données numériques ultra-précises exploitables par votre Arduino ou ESP32.
Atouts Techniques du Capteur de Force 5kg
- Haute Résolution 24-bits : Grâce au convertisseur ADC du module HX711, les variations infimes de tension sont amplifiées et converties avec une précision chirurgicale.
- Robustesse Mécanique : Fabriquée en alliage d'aluminium de haute qualité (IP65), la barre de contrainte résiste à une surcharge de sécurité de 150%, garantissant une durabilité exceptionnelle.
- Sensibilité Optimisée : Avec une sensibilité de sortie de 1,0 ± 0,15 mV/V, ce capteur détecte les changements de poids les plus subtils sur sa plage de 0 à 5 kg.
- Compatibilité Totale : Fonctionne parfaitement sur une plage de tension de 2,6 V à 5,5 V DC, rendant ce duo idéal pour les architectures 3.3V (Raspberry Pi, ESP8266) et 5V (Arduino UNO).
- Stabilité Thermique : Profitez d'une compensation de température intégrée pour minimiser la dérive du zéro, assurant des mesures cohérentes entre -20 °C et +85 °C.
Applications Concrètes du Module de Pesage Arduino
- Balance Connectée IoT : Créez une balance intelligente capable d'envoyer le poids des ingrédients directement sur une application mobile via un ESP32.
- Gestion de Stock Automatisée : Installez le capteur sous des bacs de rangement pour compter automatiquement les petites pièces (vis, écrous) en fonction du poids total.
- Robotique et Préhension : Intégrez la cellule de charge dans le bras d'un robot pour lui permettre de détecter si un objet a été saisi et d'ajuster sa force de serrage.
- Distributeurs Automatiques : Contrôlez le dosage précis de liquides ou de croquettes dans des projets de domotique (Mangeoire automatique pour animaux).
Fiche Technique Détaillée : Kit Pesage 5kg
| Paramètre |
Valeur / Spécification |
| Capacité Nominale |
5 kg |
| Précision |
± 0,02 % F.S. (Pleine Échelle) |
| Module ADC (Puce) |
HX711 (24 bits) |
| Tension d'Excitation |
2,6 V à 5,5 V DC |
| Impédance |
Entrée : 1115 ± 10 % Ω | Sortie : 1000 ± 10 % Ω |
| Matériau du Capteur |
Alliage d'aluminium (Indice IP65) |
| Câblage Standard |
Rouge (E+), Noir (E-), Vert (A+), Blanc (A-) |
| Dimensions (Capteur) |
75 x 12,7 x 12,7 mm (Fixation M4/M5) |
| Fréquence d'échantillonnage |
Réglable : 10 SPS ou 80 SPS |
Commander le Kit Cellule de Charge 5kg + HX711 au Maroc
Ne cherchez plus ailleurs pour vos composants de précision. Commandez dès maintenant votre cellule de charge 5kg avec module HX711 et bénéficiez d'un matériel testé et approuvé par la communauté maker. Nous assurons une livraison rapide partout au Maroc et un prix ultra-compétitif pour que votre projet de pesage ne reste pas à l'étape de plan. Stock disponible immédiatement pour un envoi prioritaire.
FAQ : Tout savoir sur l'Installation du HX711 et Jauge de Contrainte
Comment brancher les fils de la cellule de charge 5 kg au module HX711 ?
Le raccordement suit un code couleur strict pour assurer le bon fonctionnement du pont de Wheatstone : connectez le fil Rouge sur E+ (Excitation+), le Noir sur E- (Excitation-), le Vert sur A+ (Signal+) et le Blanc sur A- (Signal-). Astuce de pro : si vos valeurs de poids s'affichent en négatif lors du test, inversez simplement les fils vert et blanc.
Comment calibrer le capteur pour obtenir une mesure précise ?
La calibration est une étape clé. Vous devez utiliser un objet dont vous connaissez le poids exact (un poids étalon). Dans votre programme, divisez la valeur brute renvoyée par le module HX711 par le poids réel de votre objet. Le résultat obtenu est votre facteur d'étalonnage (calibration factor), une constante que vous devrez inclure dans votre code pour toutes les mesures futures.
Pourquoi les lectures de poids sont-elles instables ou oscillent-elles ?
Si vos valeurs "sautent", cela est souvent dû à des interférences électromagnétiques ou des vibrations. Pour lisser le signal, nous recommandons d'utiliser la fonction de moyenne logicielle (ex: get_units(10)) pour prendre 10 à 30 mesures consécutives. Côté hardware, privilégiez des câbles courts et blindés pour relier la jauge au module.
Le module HX711 est-il compatible avec une alimentation 3,3 V (ESP32 / Raspberry Pi) ?
Absolument. Le HX711 est très polyvalent et accepte une tension de 2,6 V à 5,5 V. Pour une utilisation avec un ESP32 ou un Raspberry Pi, alimentez le module en 3,3 V. Cela garantit que les niveaux logiques des broches de données (DT et SCK) seront sûrs pour votre microcontrôleur.
Quel est le sens de montage physique de la cellule de charge ?
L'installation mécanique est critique. La barre en aluminium comporte généralement une flèche autocollante indiquant le sens de la force (vers le bas). Fixez une extrémité fermement sur votre base (support fixe) et l'autre extrémité sous votre plateau de pesée. Attention : la partie centrale du capteur doit rester "dans le vide" pour pouvoir fléchir légèrement ; c'est cette déformation qui crée la mesure.
