Stabilisez vos Signaux avec le Circuit Intégré 74HC14 à Trigger de Schmitt
Vos projets électroniques souffrent-ils de signaux erratiques ou de transitions "sales" ? Le 74HC14 est la solution incontournable pour transformer le chaos analogique en perfection numérique. Contrairement aux portes logiques standards qui vacillent face à des signaux lents, ce circuit utilise la technologie Trigger de Schmitt pour imposer une hystérésis nette. Résultat ? Il nettoie les parasites, élimine la gigue (jitter) et convertit n'importe quel signal d'entrée bruité en un niveau logique carré et stable. C'est le composant critique pour fiabiliser vos interfaces capteurs et vos boutons poussoirs.
Performance Technique et Atouts du 74HC14 CMOS
- Polyvalence de tension : Fonctionne parfaitement sur une plage étendue de 2,0 V à 6,0 V, s'adaptant aussi bien aux systèmes 3.3V modernes qu'aux classiques 5V.
- Vitesse élevée : Bénéficiez d'un temps de propagation ultra-rapide d'environ 11 ns, idéal pour les applications réactives.
- Immunité au bruit : Grâce à une hystérésis typique de 0,9 V (à 4.5V), il ignore les petites fluctuations parasites sur l'entrée.
- Faible consommation : Technologie CMOS haute efficacité avec un courant de repos maximal de seulement 20 µA.
- Robustesse de sortie : Capable de piloter jusqu'à 10 charges LSTTL avec un courant de ±5,2 mA.

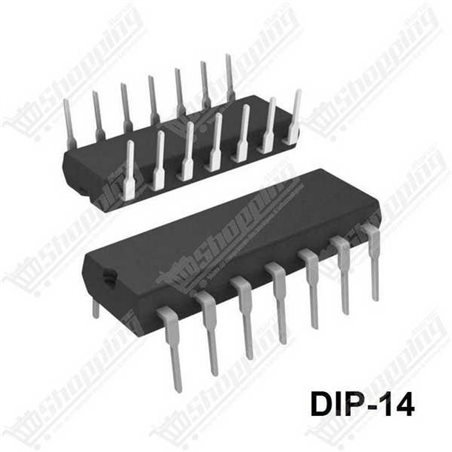

- Format pratique : Boîtier DIP-14 standard, parfait pour le prototypage rapide sur breadboard ou l'insertion sur PCB.
Applications Concrètes : Pourquoi utiliser le 74HC14 ?
- Anti-rebond matériel (Debouncing) : Indispensable pour lire proprement des boutons poussoirs ou des interrupteurs mécaniques sans fausses détections multiples.
- Mise en forme de signaux : Transformez des ondes sinusoïdales ou triangulaires lentes en signaux d'horloge carrés parfaits pour vos microcontrôleurs.
- Création d'Oscillateurs : Réalisez un générateur de signal simple et économique avec seulement une résistance, un condensateur et une des six portes du 74HC14.
- Protection d'entrées : Agit comme un tampon robuste entre des capteurs externes bruités et les entrées sensibles de votre Arduino ou ESP32.
Fiche Technique Détaillée : 74HC14 Hex Inverter
| Paramètre |
Spécification |
| Type de Logique |
CMOS Hex Inverter avec Trigger de Schmitt |
| Architecture |
6 portes indépendantes |
| Tension d'Alimentation (Vcc) |
2.0 V à 6.0 V DC |
| Courant de Sortie (High/Low) |
±5.2 mA (à 6V) |
| Température de Fonctionnement |
-40 °C à +125 °C |
| Boîtier |
DIP-14 (Double In-line Package) |
| Hystérésis (Typique) |
0.9 V (à Vcc = 4.5 V) |
| Protection ESD |
HBM > 2000 V |
Commander le 74HC14 au Maroc
Ne laissez pas le bruit électrique compromettre vos conceptions. Achetez votre 74HC14 dès aujourd'hui et assurez la fiabilité de vos circuits. Nous offrons une livraison rapide partout au Maroc et un prix compétitif pour les amateurs comme pour les professionnels. Ce composant est disponible immédiatement en stock.
Questions Fréquentes sur le Circuit Logique 74HC14
Quelle est la plage de tension d'alimentation recommandée pour le 74HC14 ?
Le 74HC14 offre une grande flexibilité avec une plage de fonctionnement allant de 2V à 6V DC. Cela le rend bien plus polyvalent que le 74LS14 (limité à 5V) et parfait pour les projets mixtes utilisant des microcontrôleurs en 3.3V ou 5V.
Que faut-il faire des entrées inutilisées sur ce circuit intégré ?
Attention : ne laissez jamais une entrée "en l'air" ! Il est impératif de connecter toutes les entrées inutilisées (A1 à A6) soit au VCC, soit au GND. Une entrée flottante sur un circuit CMOS peut entraîner une surchauffe, une surconsommation et des comportements erratiques.
Quelle est la différence majeure entre le 74HC14 et un inverseur classique comme le 74HC04 ?
La différence clé est le Trigger de Schmitt. Le 74HC14 possède une hystérésis sur chaque entrée. Là où un 74HC04 oscillerait lors d'une transition lente, le 74HC14 bascule proprement, garantissant un signal de sortie net sans rebonds.
Comment utiliser le 74HC14 pour l'anti-rebond (debouncing) d'un bouton ?
C'est une application classique. Associez le bouton à un circuit RC (Résistance-Condensateur). Le condensateur lisse le signal électrique brut, et le 74HC14 utilise son hystérésis pour "décider" quand le seuil est franchi, envoyant un signal logique propre au processeur.
Peut-on remplacer directement un 74LS14 par un 74HC14 ?
Le brochage est identique, mais la technologie diffère. Le 74HC14 est CMOS tandis que le 74LS14 est TTL. Vérifiez la compatibilité des niveaux de tension d'entrée et la capacité de courant avant de remplacer, surtout si votre source est strictement TTL.
Est-il possible de créer un oscillateur avec une seule porte du 74HC14 ?
Oui, c'est très simple. En créant un oscillateur astable : connectez une résistance entre l'entrée et la sortie d'une porte, et un condensateur entre l'entrée et la masse. La fréquence du signal carré généré dépendra des valeurs de R et C choisies.
