Quelle est la fonction des broches 1OE et 2OE ?
Les broches 1OE (broche 1) et 2OE (broche 19) sont les entrées "Output Enable". Elles sont actives à l'état BAS (GND). Lorsqu'elles sont mises à l'état HAUT (VCC), les sorties correspondantes passent en état de haute impédance (OFF), déconnectant le chip du circuit.
Le 74HC244D est-il compatible avec les niveaux TTL ?
Le modèle 74HC244 utilise des niveaux logiques CMOS. Bien qu'il soit compatible broche à broche avec la série LSTTL, pour une compatibilité stricte des seuils de tension TTL (ex: microcontrôleurs 5V anciens), il est souvent préférable d'utiliser la version 74HCT244.

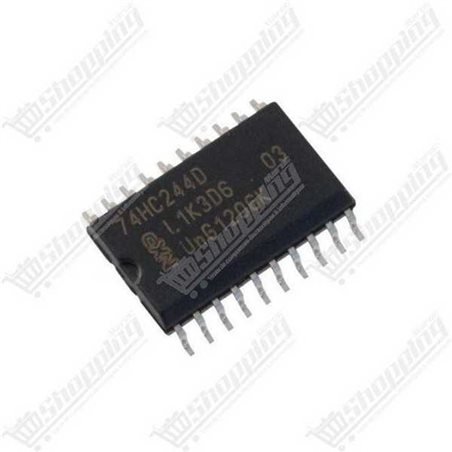

Comment souder le boîtier SOP-20 ?
Le boîtier SOP-20 (SMD) possède un pas de 1,27 mm. Il peut être soudé à la main avec un fer à pointe fine et du flux, ou via une station à air chaud. Assurez-vous de ne pas surchauffer le composant au-delà des spécifications thermiques.
Quelle est la différence avec le 74HC245 ?
Le 74HC244 est unidirectionnel (entrée vers sortie). Le 74HC245 est un transceiver bidirectionnel, permettant aux données de circuler dans les deux sens, ce qui est utile pour les bus de données lecture/écriture.
Faut-il un condensateur de découplage ?
Oui, absolument. Comme pour tout circuit logique rapide, placez un condensateur céramique de 100nF (0.1µF) entre la broche VCC (20) et GND (10), au plus près du boîtier, pour filtrer les parasites d'alimentation.
