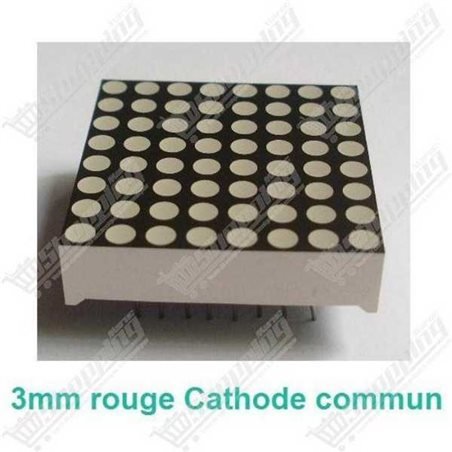

Illuminez vos Projets Arduino avec la Matrice LED 8x8 32mm
Besoin d'un retour visuel percutant pour vos montages électroniques ? La Matrice LED 8x8 de 32 mm est la solution d'affichage idéale pour les makers. Composée de 64 points lumineux rouges indépendants, elle permet de dessiner des symboles, de faire défiler du texte ou de créer des animations rétro. Sa conception à fond sombre assure un contraste optimal, mettant en valeur chaque pixel Rouge Vif.
Performance Visuelle et Technique
- Haute Densité : Intègre 64 LEDs rouges (longueur d'onde 625 nm à 630 nm) dans un boîtier compact de 32 mm x 32 mm.
- Gestion Simplifiée : Configuration à Cathode Commune, optimisée pour le multiplexage avec des contrôleurs comme le MAX7219.
- Luminosité Éclatante : Tension directe (Vf) de 1,8 V à 2,5 V, offrant une lumière intense pour une consommation modérée de 15 mA à 20 mA par segment.
- Robustesse : Supporte un courant de crête jusqu'à 100 mA, idéal pour un balayage rapide sans perte de luminosité.
- Installation Facile : Boîtier avec broches standard pour montage traversant (THT) sur breadboard ou PCB.
Applications Créatives
- Interfaces Visuelles : Affichage de chiffres, lettres ou icônes pour stations météo et horloges.
- Jeux Rétro DIY : Création de mini-jeux type Snake ou Tetris sur Arduino ou ESP32.
- Signalétique : Réalisation de panneaux à texte défilant en chaînant plusieurs matrices.
- Audio : Conception de vumètres et visualiseurs de spectre sonore.
Fiche Technique : Matrice LED 1088AS
| Spécification | Détail Technique |
|---|
| Type d'affichage | Matrice de points LED 8x8 |
| Dimensions | 32 mm x 32 mm x 8,0 mm |
| Diamètre pixel | 3 mm |
| Couleur | Rouge (625-630 nm) |
| Configuration | Cathode Commune |
| Tension Directe (Vf) | 1,8 V à 2,5 V (Typique 2,0 V) |
| Référence | 1088AS (ou équivalent) |
| Température | -25°C à +85°C |
FAQ : Utilisation de la Matrice 8x8
Comment repérer le brochage de la matrice 1088AS ?
La matrice possède 16 broches (8 lignes, 8 colonnes). La broche 1 est généralement située en bas à gauche face au texte. Utilisez un multimètre en mode diode pour identifier les lignes (cathodes) et colonnes (anodes) si vous n'avez pas la datasheet sous les yeux.
Quel driver utiliser pour piloter cette matrice ?
Le circuit intégré MAX7219 est le compagnon idéal de cette matrice à cathode commune. Il gère le multiplexage et le courant, permettant de contrôler les 64 LEDs avec seulement 3 fils via une interface SPI.
Faut-il des résistances avec un Arduino ?
Oui, si vous branchez la matrice directement (sans driver MAX7219), il est impératif d'utiliser des résistances de limitation de courant (ex: 220 Ohms à 330 Ohms) sur les lignes actives pour protéger les LEDs et le microcontrôleur.
