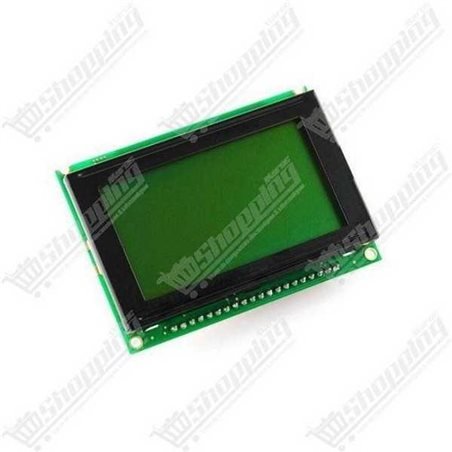

Visualisation Avancée avec l'Écran LCD 128x64 ST7920
Dites adieu aux interfaces limitées des afficheurs 1602 classiques et passez à la vitesse supérieure. Besoin d'afficher des graphiques, des logos personnalisés ou des menus complexes ? Le LCD 128x64 (12864) est la solution incontournable pour les concepteurs exigeants. Doté du célèbre contrôleur Sitronix ST7920, cet écran offre une flexibilité totale entre affichage textuel et graphique. Avec son rétroéclairage jaune-vert très lisible, il transforme une simple interface utilisateur en un tableau de bord professionnel, optimisant ainsi l'interaction homme-machine de vos prototypes Arduino ou systèmes embarqués.
Puissance Technique du Module LCD Graphique 12864
- Haute Résolution : Profitez d'une matrice précise de 128 x 64 pixels, permettant l'affichage fin de courbes, d'icônes et de polices variées.
- Contrôleur Polyvalent : Le chipset intégré ST7920 gère nativement le mélange texte/graphique et stocke jusqu'à 8192 caractères en mémoire.
- Connectivité Flexible : Choisissez votre mode de communication via la broche PSB : économisez vos broches avec le mode Série (SPI) ou maximisez la vitesse avec le mode Parallèle (4/8 bits).
- Compatibilité Étendue : S'interface parfaitement avec les niveaux logiques TTL 5V, idéal pour les plateformes Arduino, AVR et PIC.
- Visibilité Optimale : Technologie STN Positive avec un rétroéclairage LED puissant pour un contraste saisissant, ajustable via la tension V0.
Pourquoi Choisir cet Afficheur ST7920 pour vos Projets Arduino ?
- Interfaces Utilisateur Riches : Créez des menus de navigation intuitifs en utilisant la bibliothèque graphique U8g2, la référence pour ce contrôleur.
- Monitoring de Données : Idéal pour tracer des graphiques en temps réel (température, signaux audio) là où un écran alphanumérique échouerait.
- Économie de Ressources : En mode SPI, seulement 3 broches de données sont nécessaires, laissant vos autres E/S libres pour des capteurs et actionneurs.
- Robustesse Industrielle : Conçu pour fonctionner de -20°C à +70°C, ce module est prêt pour les environnements difficiles.
Fiche Technique Détaillée : LCD 128x64 Jaune-Vert
| Caractéristique |
Spécification |
| Contrôleur |
Sitronix ST7920 |
| Tension d'alimentation (VDD) |
4.5V à 5.5V (Typique 5V) |
| Dimensions du Module |
93.0 mm x 70.0 mm x 13.5 mm |
| Zone Visible (VA) |
72.0 mm x 40.0 mm |
| Couleur d'affichage |
Fond Jaune-Vert / Pixels Noirs |
| Interfaces |
Parallèle (8-bit/4-bit) & Série (SPI) |
| Consommation (avec rétroéclairage) |
40mA à 120mA |
| Réglage Contraste |
Broche V0 (Potentiomètre vers VSS) |
Commander l'Écran LCD 128x64 ST7920 au Maroc
Ne cherchez plus ailleurs pour vos composants d'affichage. Commandez dès maintenant votre Afficheur LCD 128x64 ST7920 et bénéficiez de notre service de livraison rapide partout au Maroc. Nous garantissons un produit de qualité, stocké localement et proposé à un prix compétitif pour soutenir tous vos projets électroniques, du prototype étudiant à la solution industrielle.
Questions Fréquentes sur l'Utilisation du LCD 12864
Q1: Comment faire fonctionner l'écran en mode série (SPI) pour économiser des broches sur un Arduino ?
Pour activer le mode série, vous devez connecter la broche PSB (souvent la broche 15) à la masse (GND). Dans ce mode, seules les broches RS (CS), RW (MOSI) et E (SCK) sont nécessaires pour la communication de données, en plus de l'alimentation.
Q2: Pourquoi mon écran s'allume mais n'affiche rien du tout (écran vide) ?
Le problème le plus courant est le réglage du contraste. Tournez le potentiomètre situé à l'arrière de l'écran ou ajustez la tension sur la broche V0. Si le contraste est trop faible, les pixels restent invisibles même si le code fonctionne correctement.
Q3: L'afficheur ST7920 est-il compatible avec les microcontrôleurs 3,3V comme l'ESP32 ou l'STM32 ?
Cet écran est conçu pour fonctionner en 5V. Bien qu'il puisse parfois fonctionner avec des signaux de 3,3V, l'affichage est souvent instable ou très pâle. Il est fortement recommandé d'alimenter le VCC en 5V et, si nécessaire, d'utiliser un convertisseur de niveau logique (Logic Level Shifter) pour les broches de données.
Q4: Quelle bibliothèque logicielle est la plus efficace pour gérer les graphiques sur cet écran ?
La bibliothèque "U8g2" est la référence absolue pour le contrôleur ST7920. Elle est beaucoup plus complète et optimisée que la bibliothèque LiquidCrystal classique, permettant d'afficher des polices variées, des images bitmap et des formes géométriques complexes.
Q5: Pourquoi l'affichage est-il lent ou présente-t-il des saccades lors des mises à jour ?
Le mode série (SPI) est naturellement plus lent que le mode parallèle 8-bits. Pour améliorer la vitesse, augmentez la fréquence d'horloge dans les paramètres de la bibliothèque U8g2 ou passez en mode parallèle si votre projet dispose de suffisamment de broches disponibles.
Q6: Est-il nécessaire d'ajouter une résistance pour le rétroéclairage jaune-vert ?
La plupart des modules intègrent déjà une résistance de limitation de courant pour le rétroéclairage (broches BLA et BLK). Cependant, il est prudent de vérifier la consommation. Si vous connectez le rétroéclairage directement au 5V, assurez-vous que l'écran ne chauffe pas excessivement ; sinon, ajoutez une résistance de 100 ohms.
