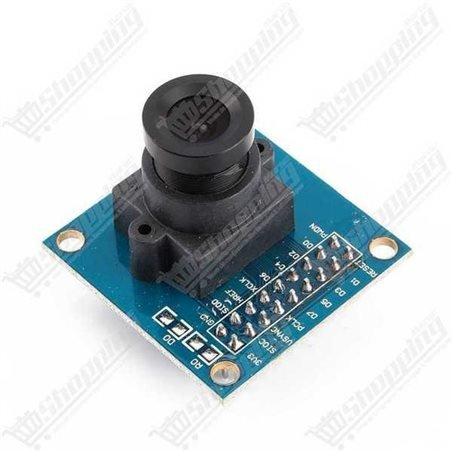

Vision par Ordinateur Avancée avec le Module Caméra OV7670
Besoin de donner la vue à votre robot sans exploser votre budget ? Le Module Caméra OV7670 est la solution incontournable pour intégrer la vision numérique à vos projets d'électronique. Ce n'est pas une simple webcam, c'est un capteur d'image CMOS haute sensibilité complet, capable de traiter des images et de la vidéo en temps réel. Que vous utilisiez un STM32, un Raspberry Pi ou un microcontrôleur avancé, ce module compact offre une flexibilité totale grâce à son processeur d'image intégré sur une seule puce. Optimisez vos systèmes de surveillance ou de reconnaissance visuelle grâce à une consommation énergétique réduite et une interface de contrôle professionnelle.
Performance et Précision du Capteur OV7670
- Haute Résolution VGA : Capturez des images nettes en 640 x 480 pixels (0,3 Mégapixel) pour une analyse précise des détails.
- Fluidité d'Image : Profitez d'un flux vidéo allant jusqu'à 30 fps en résolution VGA, idéal pour le traitement en mouvement.
- Sensibilité Exceptionnelle : Avec une sensibilité de 1,3 V / (Lux-sec), ce capteur excelle même dans des conditions de luminosité variables.
- Traitement d'Image Intégré (ISP) : Le module gère automatiquement l'exposition (AEC), le gain (AGC) et la balance des blancs (AWB), réduisant la charge sur votre microcontrôleur.
- Formats de Sortie Polyvalents : Compatible avec les formats YUV/YCbCr 4:2:2, RGB565 et Raw RGB, offrant une adaptabilité totale à vos algorithmes.
- Interface Standardisée : Contrôle via SCCB (compatible I2C) et transfert de données sur un port parallèle 8 bits.
Que Créer avec votre Module Caméra OV7670 ?
- Robots Suiveurs de Ligne : Remplacez les capteurs infrarouges classiques par une véritable analyse d'image pour un suivi de trajectoire complexe.
- Systèmes de Surveillance DIY : Construisez une caméra de sécurité miniature capable de détecter les mouvements dans un angle de 25 degrés.
- Reconnaissance de Formes et Couleurs : Utilisez les données RGB brutes pour trier des objets ou identifier des marqueurs visuels.
- Internet des Objets (IoT) : Intégrez la capture d'images basse consommation dans vos dispositifs connectés autonomes.
Fiche Technique Détaillée : Caméra OV7670 VGA
| Caractéristique |
Spécification |
| Capteur Optique |
CMOS 1/6 de pouce |
| Résolution Max |
640 x 480 (VGA) |
| Tension d'Alimentation |
3,3 V DC (Niveaux logiques 2,5V - 3V) |
| Consommation |
60 mW (actif), < 20 µA (veille) |
| Taille de Pixel |
3,6 µm x 3,6 µm |
| Rapport Signal/Bruit |
46 dB |
| Plage Dynamique |
52 dB |
| Interface Contrôle |
SCCB (Compatible I2C) |
| Température de Fonctionnement |
-30°C à +70°C |
| Connectique |
2x10 broches (pas de 2,54 mm) |
Commander le Module OV7670 au Maroc
Ne cherchez plus ailleurs pour vos composants de vision électronique. Commandez dès aujourd'hui votre Module Caméra OV7670 et bénéficiez d'un prix ultra-compétitif au Maroc. Nous garantissons une disponibilité immédiate et une livraison rapide partout dans le royaume. Lancez-vous dans la conception de systèmes visuels intelligents avec du matériel fiable et éprouvé.
FAQ : Utilisation et Dépannage du Module OV7670
Puis-je alimenter le module OV7670 directement en 5V avec un Arduino Uno ?
Absolument pas. Le module OV7670 fonctionne exclusivement en 3,3V. Appliquer du 5V sur les broches d'alimentation ou de données détruira le capteur. Vous devez impérativement utiliser des convertisseurs de niveau logique ou des ponts diviseurs pour adapter les signaux de l'Arduino.
Pourquoi l'utilisation avec un Arduino Uno est-elle complexe sans puce FIFO ?
La version standard (sans FIFO AL422B) nécessite une lecture des pixels à une fréquence de plusieurs MHz. L'Arduino Uno, cadencé à 16 MHz avec peu de RAM (2 Ko), n'est généralement pas assez rapide pour synchroniser la lecture et le traitement en temps réel. La version avec FIFO est recommandée car elle agit comme une mémoire tampon.
Pourquoi mon scanner I2C ne détecte-t-il pas l'adresse du OV7670 ?
Le module ne s'active pas tant qu'il ne reçoit pas un signal d'horloge externe. Vous devez fournir un signal XCLK (souvent 8 MHz ou plus) sur la broche dédiée pour que l'interface SCCB réponde. Assurez-vous également que les lignes SIOC et SIOD ont des résistances de pull-up connectées au 3,3V.
Est-il possible d'enregistrer une image sur carte SD avec un Arduino ?
C'est possible mais le processus est très lent. Une image VGA brute pèse environ 600 Ko, ce qui dépasse largement la mémoire de l'Arduino. L'image doit être lue et écrite par petits segments, ce qui peut prendre plusieurs secondes par cliché.
Comment générer le signal XCLK nécessaire avec un Arduino ?
L'Arduino ne possédant pas de sortie d'horloge native, il faut manipuler les registres internes pour générer un signal PWM haute fréquence (généralement sur la broche 11 de l'Uno). Ce code doit être exécuté avant toute tentative de communication I2C avec le capteur.
