Interface Utilisateur Complète TM1638 pour Arduino et ESP32

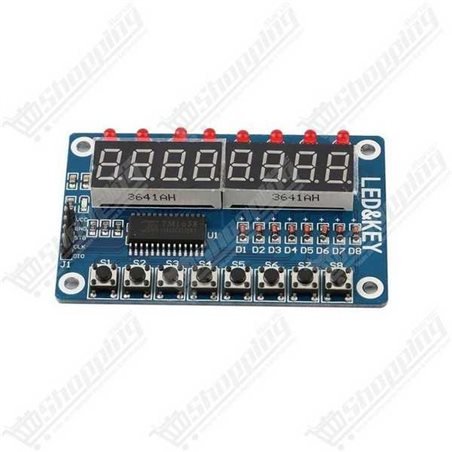

Simplifiez radicalement vos montages électroniques grâce au Module TM1638. Fini le câblage fastidieux et l'enchevêtrement de fils pour connecter de multiples composants : cette carte intègre un afficheur numérique à 8 chiffres, 8 LEDs d'état et 8 boutons poussoirs, le tout pilotable avec seulement 3 broches GPIO de votre microcontrôleur. C'est la solution idéale pour ajouter un tableau de bord interactif à vos projets Arduino, STM32 ou ESP32 sans saturer vos ports d'entrées/sorties.
Points Forts du Module LED et Boutons TM1638
Architecture Tout-en-Un : Une combinaison parfaite d'entrées (clavier) et de sorties (Afficheurs + LEDs) sur un seul PCB compact et robuste.
Économie de Ressources : Le contrôleur TM1638 gère le balayage dynamique de l'affichage et la lecture des touches de manière autonome, libérant ainsi la puissance de calcul de votre processeur principal.
Contrôle Simplifié : Communication via un protocole série simple à 3 fils (STB, CLK, DIO), facile à implémenter.
Visibilité Excellente : Les afficheurs 7 segments offrent une lecture claire avec 8 niveaux de luminosité ajustables par logiciel.
Polyvalence : Fonctionne sur une plage de tension de 3.3V à 5V (5V recommandé pour une luminosité optimale).
Applications Pratiques pour vos Projets
Interfaces IHM : Création de menus de navigation pour imprimantes 3D, machines CNC ou robots.
Instrumentation : Affichage de données en temps réel (vitesse, température, compteurs) avec boutons de contrôle.
Prototypage Rapide : Outil indispensable pour le débogage hardware, permettant de visualiser l'état des registres.
Systèmes de Minuterie : Idéal pour concevoir des chronomètres ou des horloges digitales grâce à l'affichage rapide.
Caractéristiques Techniques Détaillées
Paramètre
Spécification
Contrôleur (IC)
TM1638 (Titan Micro Electronics)
Tension de fonctionnement
3.3V à 5V DC (5V conseillé)
Configuration d'Affichage
8 x 7 Segments (0.36") + Point décimal
Interface Utilisateur
8 Boutons tactiles + 8 LEDs rouges
Protocole
Série 3 fils (Strobe, Clock, Data I/O)
Consommation Max
~240 mA (Luminosité max)
Dimensions
76 mm x 50 mm
FAQ : Maîtriser le Module TM1638
Comment connecter ce module à un Arduino Uno ?
La connexion est directe : reliez VCC au 5V, GND à la masse, et les broches STB, CLK, DIO à trois broches numériques de votre choix (par exemple 7, 8 et 9). Vous définirez ces broches dans votre code.
Quelle bibliothèque utiliser pour programmer le module ?
Pour une intégration rapide et stable, nous recommandons la bibliothèque "TM1638plus" disponible dans le gestionnaire de bibliothèques Arduino. Elle supporte l'ESP32 et offre des fonctions avancées pour le texte et la lecture des boutons.
Peut-on brancher plusieurs modules ensemble ?
Oui, le TM1638 permet la cascadabilité. Vous pouvez partager les lignes CLK et DIO entre plusieurs modules, mais chaque module nécessitera sa propre ligne STB (Strobe) pour être sélectionné individuellement.
