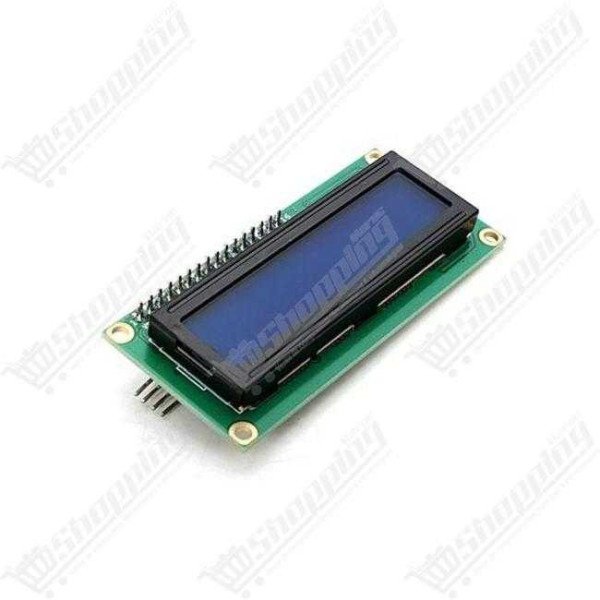

Visualisation Simplifiée : L'Afficheur LCD 1602 avec Interface I2C
Optimisez vos projets électroniques avec l'Afficheur LCD 1602 I2C. Ce module résout le problème classique de l'encombrement des câbles sur Arduino en intégrant un adaptateur série basé sur le chipset PCF8574. Au lieu de monopoliser 6 à 10 broches, cet écran communique via seulement deux fils (SDA et SCL). C'est l'outil indispensable pour ajouter une interface visuelle claire (32 caractères au total) tout en préservant vos entrées/sorties pour d'autres capteurs.
Performance et Spécifications du Module LCD 16x2
- Interface I2C efficace : Simplifie le câblage et libère les ressources du microcontrôleur.
- Affichage net : Matrice de 16 caractères sur 2 lignes, parfaite pour afficher textes et valeurs.

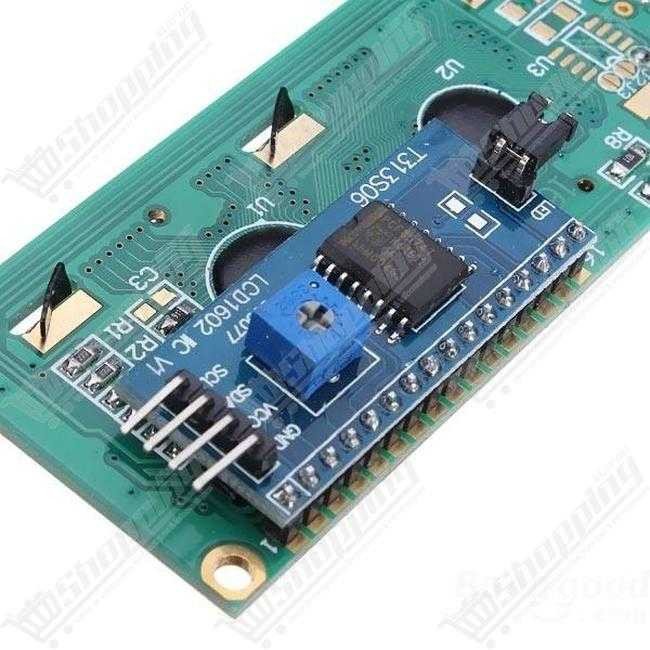

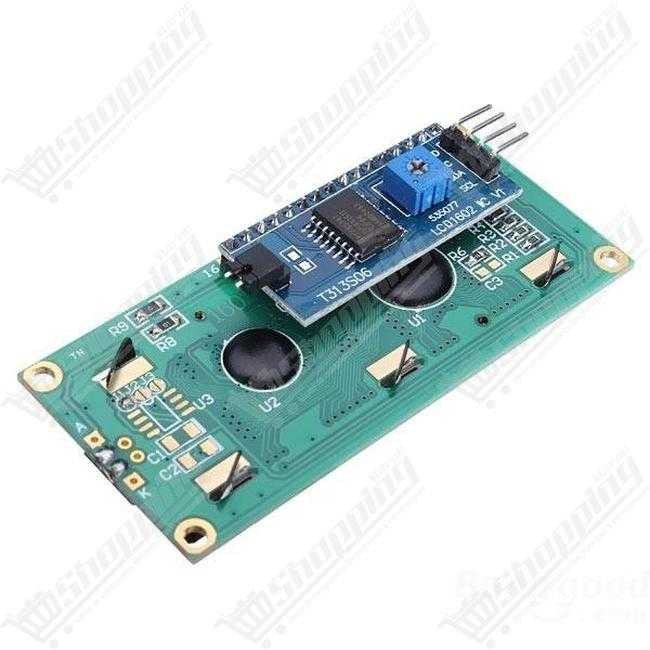

- Réglages faciles : Potentiomètre intégré au dos pour ajuster le contraste et cavalier pour activer le rétroéclairage.
- Adressage modifiable : Adresse par défaut 0x27 ou 0x3F, configurable via pontets de soudure (A0, A1, A2).
- Compatibilité 5V : Conçu pour fonctionner nativement avec la logique TTL 5V (Arduino Uno, Mega, Nano).
Applications Pratiques de l'Écran I2C 1602
- Monitoring système : Affichez l'état des capteurs, la température ou l'humidité en temps réel.
- Interfaces utilisateurs : Créez des menus de navigation pour robots ou domotique.
- Débogage : Visualisez les valeurs de vos variables sans connexion PC (Serial Monitor).
- Projets DIY : Intégration rapide grâce au câblage 4 broches standard (VCC, GND, SDA, SCL).
Fiche Technique Détaillée : Afficheur LCD 1602 I2C
| Caractéristique |
Détail |
| Type d'affichage |
16 Caractères x 2 Lignes |
| Contrôleur |
LCD: HD44780 | I2C: PCF8574/T |
| Tension d'alimentation |
5V DC (4.7V - 5.3V) |
| Dimensions |
80 mm x 36 mm x 12 mm |
| Consommation |
~1.2mA (repos) / Max 25 mA (rétroéclairage) |
| Température fonctionnement |
-20°C à +70°C |
Commander l'Afficheur LCD 1602 I2C au Maroc
Simplifiez vos montages dès aujourd'hui. Commandez votre Afficheur LCD 1602 I2C 5V et bénéficiez d'une livraison rapide partout au Maroc. Nos modules sont testés pour garantir une compatibilité parfaite avec vos cartes de développement. Idéal pour les étudiants, makers et professionnels à la recherche du meilleur rapport qualité/prix.
FAQ : Utilisation et Dépannage
Q : L'écran s'allume mais n'affiche que des rectangles blancs sur la première ligne.
R : Cela indique souvent un problème d'initialisation ou de contraste. Vérifiez votre code (fonction lcd.init()) et ajustez le potentiomètre bleu au dos du module.
Q : Comment connaître l'adresse I2C de mon écran ?
R : L'adresse par défaut est généralement 0x27 ou 0x3F selon la puce (PCF8574 vs PCF8574T). Utilisez un sketch "I2C Scanner" pour la confirmer.
Q : Puis-je éteindre le rétroéclairage par programme ?
R : Oui, via la bibliothèque LiquidCrystal_I2C avec la commande lcd.noBacklight(), à condition que le cavalier (jumper) au dos soit en place.
Q : Est-il compatible avec ESP32 ou ESP8266 (3.3V) ?
R : L'écran nécessite 5V pour un bon contraste. Pour un usage avec des microcontrôleurs 3.3V, alimentez l'écran en 5V et utilisez un convertisseur de niveau logique (Logic Level Shifter) sur les lignes SDA/SCL.
