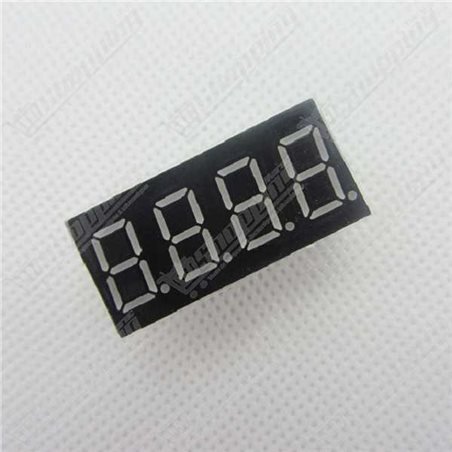

Donnez Vie à vos Données avec l'Afficheur LED 7 Segments 4 Chiffres
Vos projets manquent d'interactivité ? Ne laissez plus vos variables enfermées dans le moniteur série de votre ordinateur. L'Afficheur LED 7 Segments 0.36" est la solution compacte et élégante pour offrir une lecture immédiate à vos montages. Que vous conceviez une horloge précise, un voltmètre ou un compteur de passage, ce module à Cathode Commune combine une lisibilité parfaite grâce à son émission Rouge Haute Luminosité et une intégration simplifiée sur vos platines d'essai. Conçu pour le multiplexage, il permet d'afficher des données complexes (jusqu'à 9999) en économisant un maximum de broches sur votre microcontrôleur.
Performance Visuelle de l'Afficheur Quad-Digit Rouge 0.36 Pouces
- Technologie Cathode Commune (CC) : Compatible nativement avec la majorité des bibliothèques de pilotage et logique standard pour une intégration aisée.
- Format Compact 0.36" : Avec une hauteur de chiffre de 9,2 mm, il offre un compromis idéal entre visibilité à distance et gain de place sur le PCB (Dimensions totales : 30 x 14 mm).
- Interface Optimisée 12 Broches : Grâce au câblage interne multiplexé, contrôlez 4 chiffres et 4 points décimaux sans encombrer inutilement vos ports d'entrées/sorties.
- Efficacité Énergétique : Fonctionnement optimal sous 1,8 V à 2,2 V avec une consommation modérée de 10 mA à 20 mA par segment, idéal pour les systèmes sur batterie.
- Contraste Supérieur : Les segments blancs sur fond noir (ou gris neutre) assurent une lecture nette, même dans des conditions de lumière ambiante élevée.
Applications Concrètes pour votre Module d'Affichage 7 Segments
- Instrumentation de Mesure : Création de voltmètres, ampèremètres ou thermomètres numériques compacts nécessitant une lecture rapide.
- Systèmes Temporels : Idéal pour fabriquer des horloges numériques, des minuteurs de cuisine ou des chronomètres sportifs grâce à la gestion des points décimaux (DP).
- Interfaces Homme-Machine (IHM) : Affichez des codes d'erreur, des scores de jeux ou des états de capteurs sur vos projets basés sur Arduino, PIC ou Raspberry Pi.
- Projets Éducatifs : Le composant parfait pour apprendre et maîtriser le concept du multiplexage temporel et la persistance rétinienne en électronique.
Fiche Technique Détaillée : Afficheur LED 0.36" Cathode Commune
| Caractéristique |
Spécification |
| Configuration |
Cathode Commune (CC) |
| Nombre de Chiffres |
4 Digits (Quadruple) + Points Décimaux |
| Couleur d'émission |
Rouge (630nm - 660nm) |
| Tension Directe (Vf) |
1.8V - 2.2V (Typique) |
| Brochage |
12 Pins (Pas standard 2.54mm) |
| Hauteur du chiffre |
0.36 pouce (~9.2mm) |
| Température de service |
-25°C à +85°C |
Commander l'Afficheur 4 Chiffres Rouge au Maroc
Ne cherchez plus ailleurs pour vos composants d'affichage. Commandez dès maintenant votre Afficheur LED 7 Segments 4 Chiffres et profitez d'un prix ultra-compétitif. Nous assurons une livraison rapide partout au Maroc et garantissons la disponibilité immédiate de notre stock pour que vos projets ne prennent aucun retard.
Questions Fréquentes sur l'Utilisation de l'Afficheur LED Multiplexé
Comment identifier avec certitude si mon afficheur est à cathode commune ?
Vous pouvez tester l'afficheur avec une pile de 3V ou une source 5V munie d'une résistance de 1kΩ. Connectez le pôle négatif (GND) au pin "commun" (généralement les pins 12, 9, 8 ou 6) et le pôle positif à l'un des pins de segment (A-G). Si le segment s'allume, c'est une cathode commune. Si vous devez inverser les pôles pour obtenir de la lumière, il s'agit d'une anode commune.
Pourquoi mon afficheur 4 chiffres n'a-t-il que 12 broches au lieu de 32 ?
Cet afficheur utilise la technique du multiplexage : les 8 segments (A-G + DP) sont reliés en interne pour les 4 chiffres. Les 4 broches restantes servent à activer chaque chiffre individuellement (Dig 1 à Dig 4). Pour afficher un nombre complet, il faut allumer les chiffres un par un à très haute fréquence (plus de 50 Hz), trompant ainsi l'œil humain par persistance rétinienne.
Quelles résistances utiliser pour un afficheur rouge de 0.36 pouce sous 5V ?
La tension directe (Vf) d'un segment rouge est typiquement de 1,8V à 2,2V. Pour maintenir un courant sécurisé de 10-15mA par segment et protéger vos LEDs, utilisez des résistances de 220Ω ou 330Ω. Il est recommandé de placer ces résistances sur les 8 lignes de segments plutôt que sur les cathodes communes pour assurer une luminosité constante.
Quelle bibliothèque Arduino est recommandée pour ce modèle sans driver ?
La bibliothèque "SevSeg" est la référence pour ce type de composant. Elle gère nativement le multiplexage, la configuration en cathode commune (COMMON_CATHODE) et permet d'afficher facilement des entiers, des décimaux ou des caractères, sans utiliser de fonctions bloquantes comme delay().
Pourquoi l'affichage scintille-t-il ou semble-t-il instable ?
Le scintillement est souvent causé par l'utilisation de la fonction delay() dans votre code Arduino, ce qui interrompt la boucle de rafraîchissement. Pour un affichage fluide, la fonction de mise à jour (ex: sevseg.refreshDisplay()) doit être exécutée le plus souvent possible dans le void loop(), sans aucune pause bloquante.
Puis-je brancher l'afficheur directement sur Arduino sans transistor ?
Oui, pour des tests simples, mais avec précaution. Un Arduino fournit environ 20-40mA par pin. Si tous les segments d'un chiffre s'allument (le chiffre "8" + point), le courant de retour sur la broche commune peut atteindre 80-160mA, risquant d'endommager le microcontrôleur. Pour une utilisation durable à pleine luminosité, l'ajout de transistors NPN (ex: 2N2222) sur les cathodes communes est vivement conseillé.
