• Rupture de stock

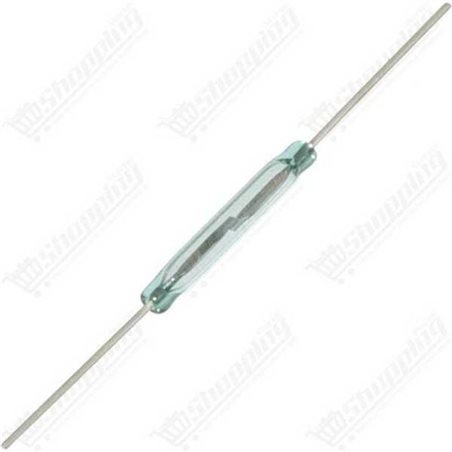

Interrupteur Magnétique Reed (ILS) 14mm Normalement Ouvert (NO)

12,00 MAD
TTC

Capteur magnétique Reed Switch ILS 14mm Normalement Ouvert pour détection fiable et projets électroniques.

  • Type de contact : Normalement Ouvert (NO)
  • Dimensions du verre : 14 mm x 2 mm
  • Puissance de commutation : Max 10 W
  • Tension maximale : 100 V DC
  • Courant de commutation : 0.5 A
  • Durée de vie : Jusqu'à 100 millions de cycles
Quantité
Rupture de stock

Fiabilité et Précision de l'Interrupteur Magnétique Reed (ILS) 14mm

Vous cherchez un moyen fiable de détecter une ouverture ou un positionnement sans contact physique direct ? L'Interrupteur à Lame Souple (ILS), aussi appelé Reed Switch, est la solution incontournable pour vos projets d'électronique et de domotique. Contrairement aux interrupteurs mécaniques classiques sujets à l'usure, ce capteur Normalement Ouvert (NO) s'active instantanément en présence d'un champ magnétique.

Grâce à son ampoule en verre scellée hermétiquement, il offre une durabilité exceptionnelle, protégeant les contacts de la poussière et de l'oxydation. C'est le composant idéal pour concevoir des systèmes d'alarme discrets ou des compteurs d'impulsions précis, garantissant une commutation nette sans consommation d'énergie au repos.

Performance Technique du Capteur Reed 14mm Normalement Ouvert

  • Technologie Pasive Économe : Consommation de 0 Watt en veille. Idéal pour les dispositifs sur batterie où l'autonomie est critique.
  • Vitesse de Commutation Élevée : Temps de réponse ultra-rapide de 0,25 ms à 0,5 ms, permettant de capturer des passages rapides (compteurs de vélo, anémomètres).
  • Isolation Haute Tension : Capable de supporter une tension de commutation jusqu'à 100 V DC et un courant maximal de 0,5 A.
  • Longévité Accrue : Contacts en Ruthénium ou Rhodium assurant une durée de vie allant jusqu'à 100 millions de cycles selon la charge.
  • Format Compact : Un tube de verre de seulement 14 mm de longueur pour 2 mm de diamètre, s'intégrant facilement dans les espaces les plus restreints.

Applications Concrètes de l'Interrupteur ILS en Domotique et Industrie

  • Sécurité Domestique : Création de capteurs d'ouverture invisibles pour portes et fenêtres (systèmes d'alarme DIY).
  • Gestion des Fluides : Fabrication de capteurs de niveau d'eau (flotteurs) étanches pour citernes et réservoirs.
  • Robotique et Arduino : Détection de fin de course précise pour bras robotiques ou positionnement de vérins sans contact mécanique.
  • Mesure et Comptage : Intégration dans des anémomètres pour stations météo ou compteurs de gaz/eau grâce à sa capacité de réponse en fréquence jusqu'à 3000 Hz.

Fiche Technique Détaillée : Interrupteur Reed Switch 14mm (NO)

Caractéristique Valeur Spécifique
Configuration Normalement Ouvert (NO) / Forme A
Dimensions (Verre) Longueur : 14 mm | Diamètre : 2.2 mm
Puissance Max 10 W
Tension de Commutation Max 100 V DC / AC
Courant de Commutation Max 0.5 A
Résistance de Contact < 100 mΩ
Température de Fonctionnement -40 °C à +125 °C
Sensibilité Magnétique 10 à 30 AT

Commander votre Interrupteur Magnétique Reed (ILS) au Maroc

Ne laissez pas vos projets en attente. Commandez dès aujourd'hui votre lot d'Interrupteurs Reed 14mm et bénéficiez d'un composant de qualité professionnelle pour vos montages Arduino et industriels. Nous assurons une livraison rapide partout au Maroc et proposons ce composant essentiel à un prix ultra-compétitif. Stock disponible immédiatement pour une expédition prioritaire.

FAQ : Maîtriser l'installation du Capteur Magnétique ILS

Q1: Faut-il une résistance pour brancher un interrupteur Reed sur un Arduino ?
Oui, absolument. Comme un bouton poussoir, l'ILS nécessite une résistance de pull-up ou pull-down (10k ohms) pour éviter un signal flottant. Sur Arduino, vous pouvez simplifier le circuit en utilisant le mode INPUT_PULLUP dans votre code.

Q2: Pourquoi l'ampoule en verre de mon capteur ILS se brise-t-elle lors du montage ?
Le corps en verre de 14mm est très fragile. Ne pliez jamais les pattes en forçant sur le verre. Utilisez une pince plate pour tenir la patte métallique entre le verre et le point de pliage afin d'absorber la contrainte mécanique.

Q3: Puis-je piloter directement un moteur ou une lampe avec cet interrupteur ?
Non. Ce composant est limité à 0,5A ou 10W. Une charge inductive (moteur) ou trop puissante créera un arc électrique qui soudera les contacts internes (l'interrupteur restera bloqué). Utilisez toujours un transistor ou un relais pour la puissance.

Q4: Pourquoi mon compteur s'incrémente-t-il plusieurs fois pour un seul passage d'aimant ?
C'est le phénomène de "rebond" (contact bounce). Les lames vibrent avant de se stabiliser. Il faut intégrer un anti-rebond (debouncing) dans votre code (via un délai) ou ajouter un condensateur en parallèle sur le circuit.

Q5: Quelle est la meilleure orientation pour l'aimant ?
Pour une sensibilité maximale, l'aimant doit être parallèle aux lames de l'interrupteur. Une approche perpendiculaire au centre peut créer une "zone morte" où le champ magnétique ne suffit pas à fermer le contact.

Q6: Est-il possible de transformer cet ILS Normalement Ouvert (NO) en Normalement Fermé (NC) ?
Physiquement, oui ! Placez un petit aimant fixe (aimant de polarisation) contre l'ILS pour le maintenir fermé. L'approche d'un second aimant de polarité opposée annulera le champ et ouvrira le circuit. Sinon, inversez simplement la logique dans votre code.
