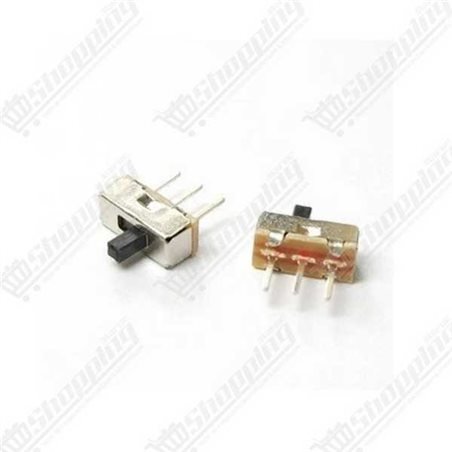

Contrôle total avec le Mini Interrupteur à Glissière pour PCB
Vous cherchez à maîtriser l'alimentation de vos prototypes ou à gérer des signaux logiques avec fiabilité ? Ne laissez pas un composant médiocre compromettre votre projet. Ce mini interrupteur à glissière à 3 broches est la solution compacte et efficace pour tous vos montages électroniques. Conçu pour s'intégrer parfaitement sur des cartes de circuits imprimés (PCB) ou des plaques d'essai (breadboards), il offre une action mécanique fluide et une commutation franche. Que vous ayez besoin d'une simple fonction ON-OFF ou d'une sélection de source, sa configuration SPDT vous offre la flexibilité nécessaire sans encombrer votre design.
Atouts techniques du Switch 3 Pins SPDT
- Configuration SPDT Polyvalente : Architecture 1RT (Unipolaire Bidirectionnel) permettant de basculer un signal vers deux sorties distinctes ou d'agir comme un coupe-circuit simple.
- Compatibilité Standard : Pas de broche (Pitch) de 2,54 mm, idéal pour une insertion directe sur breadboard ou pour un soudage aisé sur PCB traversant.
- Endurance Fiable : Conçu pour durer avec une résistance de contact initiale inférieure à 30 mΩ et une durée de vie mécanique pouvant atteindre 10 000 cycles.
- Signaux Précis : Parfaitement adapté pour la commutation de petits signaux avec une capacité de 0,3A à 0,5A sous une tension de 50V DC.
- Robustesse Thermique : Boîtier en thermoplastique résistant fonctionnant sans faille de -25°C à +85°C.
Applications polyvalentes de l'Interrupteur Miniature pour l'Électronique
- Prototypage Arduino et ESP32 : Idéal pour ajouter un bouton Reset physique ou un sélecteur de mode de fonctionnement.
- Gestion d'alimentation : Coupure de batterie pour petits appareils portables et jouets électroniques.
- Sélection de signaux : Basculez entre deux capteurs ou deux entrées logiques sur un microcontrôleur.
- Réparation et DIY : Remplacement standard pour les interrupteurs défectueux sur les périphériques informatiques et le modélisme.
Fiche Technique Détaillée : Mini Interrupteur SPDT
| Caractéristique |
Spécification |
| Type de composant |
Interrupteur à glissière (Slide Switch) / Micro-switch |
| Configuration |
SPDT (1RT) - 3 Broches |
| Type de montage |
Traversant (Through-hole) pour PCB |
| Pas (Pitch) |
2,54 mm (Standard) |
| Courant Max (Signal) |
0,5A DC (Max) |
| Tension Max |
50V DC |
| Résistance d'isolement |
≥ 100 MΩ (à 500V DC) |
| Température de fonctionnement |
-25°C à +85°C |
| Matériaux |
Boîtier thermoplastique UL 94V-0, contacts alliage cuivre |
Commander votre Mini Interrupteur à Glissière 3 Broches au Maroc
Ne retardez plus vos projets par manque de composants essentiels. Commandez dès maintenant votre Mini Interrupteur SPDT et bénéficiez d'un prix compétitif imbattable. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger. Ce produit est disponible immédiatement en stock pour garantir la continuité de vos développements électroniques.
Questions Fréquentes (FAQ) sur l'Interrupteur PCB 3 Broches
Comment identifier les broches d'un mini interrupteur à glissière à 3 broches ?
La broche centrale est systématiquement la borne "commune". En déplaçant la glissière, cette broche centrale se connecte mécaniquement à l'une des deux broches extérieures (gauche ou droite), fermant ainsi le circuit sélectionné.
Quelle est la tension et le courant maximum supportés par ce type de composant ?
Ces interrupteurs sont optimisés pour les signaux logiques ou la faible puissance. Ils supportent typiquement jusqu'à 50V CC (DC) pour un courant maximal de 0,5A. Attention : ils ne sont pas conçus pour commuter directement le courant secteur 230V.
Est-il possible de laisser une broche non connectée pour une fonction ON-OFF simple ?
Absolument. Pour créer un interrupteur M/A simple, connectez votre source à la broche centrale et votre charge à l'une des broches latérales. La troisième broche reste libre (notée "No Connection" dans vos schémas CAO).
Quels sont les problèmes de soudure les plus fréquents sur PCB avec ce switch ?
Le pas standard de 2,54 mm est confortable, mais attention aux ponts de soudure (courts-circuits) si vous utilisez trop d'étain. Assurez-vous également que le composant est bien immobile pendant le refroidissement pour éviter les joints froids (soudures sèches).
Comment brancher cet interrupteur sur un Arduino ou un microcontrôleur ?
C'est très simple : reliez la broche centrale à une entrée numérique (GPIO) et une broche latérale à la masse (GND). Dans votre code Arduino, activez le mode INPUT_PULLUP sur la broche choisie pour garantir un signal stable et sans "flottement".
