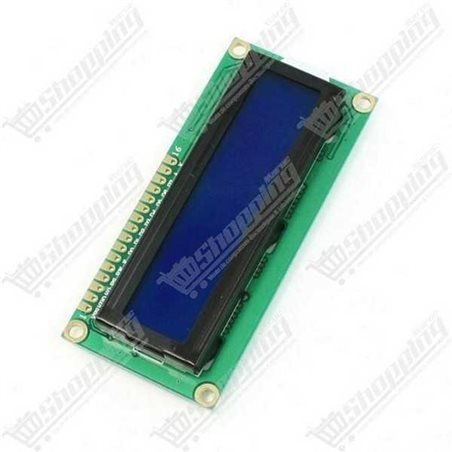

Donnez la Parole à vos Projets avec l'Écran LCD 1602
Besoin de visualiser vos données en temps réel sans dépendre d'un moniteur série ? L'Écran LCD 1602 à rétroéclairage bleu est la solution d'interface par excellence pour transformer un simple circuit en un appareil interactif complet. Que vous construisiez une station météo, un système de contrôle d'accès ou un simple compteur, cet afficheur offre une lisibilité exceptionnelle grâce à son contraste texte blanc sur fond bleu.
Conçu pour une intégration fluide, ce module élimine les devinettes lors du débogage et offre une allure professionnelle à vos montages électroniques. Grâce à sa compatibilité universelle et son architecture robuste, c'est le choix numéro un des ingénieurs et makers au Maroc pour créer une Interface Homme-Machine (IHM) efficace.
Performance et Précision du Module LCD 1602 Bleu
- Affichage net et contrasté : Profitez d'une matrice de 16 caractères x 2 lignes avec des caractères blancs éclatants sur un rétroéclairage bleu profond.
- Compatibilité Universelle : Équipé du contrôleur standard industriel Hitachi HD44780, ce module se pilote aisément avec les bibliothèques standards de l'écosystème Arduino et Raspberry Pi.
- Consommation Énergétique Optimisée : Fonctionne sous une tension de 5V DC avec une consommation logique minime de 1.2 mA (hors rétroéclairage), idéal pour les systèmes embarqués.
- Flexibilité de Connexion : Supporte les modes de communication 4 bits et 8 bits parallèle, ou peut être converti en I2C (via module optionnel) pour économiser vos broches I/O.
- Dimensions Standardisées : Un format compact de 80.0 mm x 36.0 mm facilitant l'intégration dans des boîtiers imprimés en 3D ou des panneaux de contrôle.
Pourquoi Intégrer cet Afficheur LCD Alphanumérique ?
- Débogage Autonome : Affichez les valeurs de vos capteurs (température, distance, humidité) directement sur le terrain, sans avoir besoin d'un PC connecté.
- Esthétique Moderne : Le rendu White on Blue offre une apparence beaucoup plus moderne et "high-tech" que les classiques écrans vert/noir.
- Contraste Ajustable : Grâce à la broche V0, vous pouvez affiner la netteté des caractères via un potentiomètre pour une lisibilité parfaite quel que soit l'angle de vue (direction 6 heures).
- Robustesse Thermique : Capable de fonctionner de 0°C à +50°C, il est parfaitement adapté aux environnements intérieurs et aux projets éducatifs.
Fiche Technique Détaillée : Afficheur LCD 1602 5V
| Caractéristique | Spécification |
|---|
| Type d'affichage | LCD STN Alphanumérique (16x2) |
| Couleur | Caractères Blancs / Fond Bleu |
| Tension d'alimentation (VCC) | 5V DC (Tolérance 4.7V - 5.3V) |
| Contrôleur | Hitachi HD44780 ou compatible |
| Dimensions Module | 80.0 mm x 36.0 mm x 11.0 mm |
| Zone de visualisation | 64.5 mm x 16.0 mm |
| Interface | Parallèle (4/8 bits) ou I2C (avec adaptateur) |
| Courant Rétroéclairage | ~20 mA à 120 mA (LED) |
Commander l'Écran LCD 1602 au Maroc
Ne laissez pas vos projets dans le noir. Commandez dès maintenant votre Écran LCD 1602 Bleu et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé et stocké localement pour vous assurer un prix compétitif et une disponibilité immédiate. Idéal pour les étudiants, les fablabs et les professionnels de l'électronique.
FAQ : Dépannage et Utilisation du LCD 1602
Pourquoi l'écran affiche-t-il des blocs blancs sur la première ligne sans texte ?
C'est le signe classique que l'écran est alimenté (5V et GND ok) mais qu'il n'est pas initialisé correctement. Vérifiez votre câblage, notamment les broches RS, E, et D4-D7, et assurez-vous que la broche RW est bien connectée à la masse (GND) si vous écrivez seulement des données.
Le rétroéclairage fonctionne, mais aucun caractère n'est visible. Que faire ?
Dans 90% des cas, c'est un problème de contraste. Ajustez le potentiomètre connecté à la broche V0 (ou la vis bleue à l'arrière si vous utilisez un module I2C) jusqu'à ce que les caractères blancs apparaissent nettement sur le fond bleu.
Puis-je alimenter cet afficheur LCD 1602 en 3.3V (ex: ESP32) ?
Non, ce modèle spécifique nécessite impérativement du 5V pour orienter les cristaux liquides. En 3.3V, l'affichage sera invisible. Pour utiliser un ESP32, alimentez l'écran en 5V et utilisez un convertisseur de niveau logique (Logic Level Shifter) pour les lignes de données I2C ou parallèles.
Pourquoi l'écran n'affiche-t-il que la première lettre de chaque mot ?
Ce bug logiciel survient souvent avec d'anciennes versions de la bibliothèque LiquidCrystal_I2C. Nous recommandons de passer à la bibliothèque universelle hd44780 disponible dans le gestionnaire de bibliothèques Arduino, qui gère mieux les timings.
Quelles précautions prendre lors de la soudure ?
Évitez les ponts de soudure entre les 16 broches rapprochées. Utilisez un fer à souder à pointe fine. Une mauvaise connexion sur la broche Enable (E) ou les lignes de données causera des caractères aléatoires (gibberish) à l'écran.
