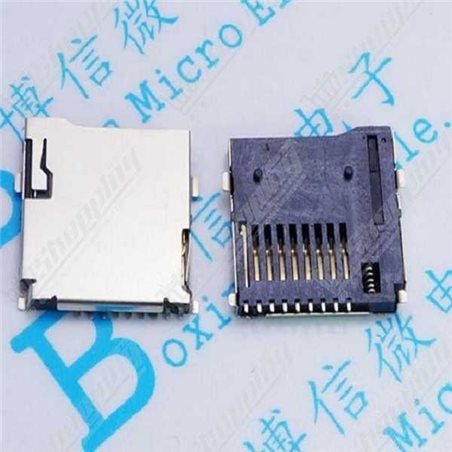

Extension de Mémoire Fiable avec le Support Micro SD 9 Broches SMD
Votre projet embarqué nécessite un espace de stockage extensible ? Ce Connecteur pour Carte Micro SD (ou carte TF) est l'interface matérielle idéale pour ajouter des capacités de lecture et d'écriture de données à vos systèmes. Conçu spécifiquement pour une intégration CMS/SMT (montage en surface), ce composant offre une solution compacte pour les ingénieurs et les makers. Grâce à son mécanisme de verrouillage précis, il assure une connexion stable, indispensable pour le Data Logging ou les applications multimédias.
Performance et Conception du Connecteur Micro SD SMD
Mécanisme Push-Push : Ce connecteur intègre un système à ressort qui verrouille la carte lors de l'insertion et l'éjecte d'une simple pression, garantissant une durabilité supérieure à 5 000 cycles.
Interface 9 Broches Complète : Inclut la broche de détection de carte (Card Detect), permettant à votre microcontrôleur de valider physiquement la présence du support de stockage avant toute opération.
Conception Compacte : Avec un pas de 1,10 mm et des dimensions réduites (env. 15 x 14.5 mm), il optimise l'espace sur vos PCB haute densité.
Fiabilité Électrique : Les contacts dorés assurent une résistance de contact minimale (≤ 100 mΩ) et le boîtier en thermoplastique supporte des températures de fonctionnement de -25°C à +85°C.
Applications Types en Électronique Embarquée
Enregistreurs de Données : Stockage de logs sur systèmes autonomes basés sur Arduino, ESP32 ou STM32.
GPS et Navigation : Chargement de cartographies locales sur appareils portables.
Audio et IoT : Lecture de fichiers MP3 ou mise en mémoire tampon de données capteurs.
Fiche Technique : Support Carte Micro SD SMD
Caractéristique
Spécification
Type de Montage
CMS / SMT (Surface Mount)
Nombre de Broches
9 (Données + Alimentation + CD)
Mécanisme
Push-Push avec ressort
Tension Nominale
Max 50V AC/DC
Courant Nominal
0,5 A par contact
Température de Fonctionnement
-25°C à +85°C
Matériau Boîtier
Thermoplastique UL94V-0
Blindage
Acier inoxydable / Alliage Cuivre
FAQ : Intégration du Connecteur Micro SD
Q : À quoi sert la 9ème broche (CD) ?
R : La broche Card Detect agit comme un interrupteur qui change d'état (généralement mis à la masse) lorsqu'une carte est insérée, signalant sa présence au processeur.
Q : Quelle est la tension de fonctionnement des cartes Micro SD ?
R : Les cartes Micro SD fonctionnent en 3,3V. Si vous utilisez un microcontrôleur 5V (comme un Arduino Uno), des adaptateurs de niveau logique sont nécessaires pour ne pas endommager la carte.
Q : Le connecteur résiste-t-il à la soudure par refusion ?
R : Oui, le boîtier en thermoplastique haute température est conçu pour supporter les profils de refusion standard (jusqu'à 260°C pendant une courte durée).
