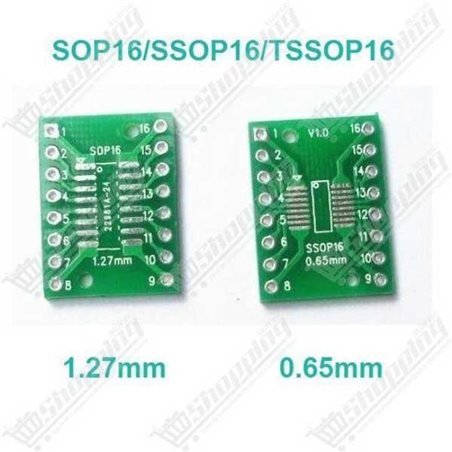

Adaptateur PCB SOP16 SSOP16 vers DIP16 - Pas 1.27mm / 0.65mm

8,00 MAD
TTC

Convertissez aisément vos circuits intégrés SOP16 et SSOP16 en format DIP standard pour vos prototypages rapides.

  • Compatibilité : SOP16, SSOP16, TSSOP16
  • Face A : Pas de 1.27 mm
  • Face B : Pas de 0.65 mm
  • Sortie : DIP-16 (2.54 mm)
  • Type : PCB Double Face FR-4
Quantité

Maximisez votre Prototypage avec l'Adaptateur SSOP16 / SOP16 vers DIP-16

Vous en avez assez de voir des puces électroniques modernes inaccessibles pour vos projets simplement parce qu'elles sont minuscules ? Ne laissez plus la taille des composants limiter votre créativité. L'Adaptateur SSOP16 / SOP16 vers DIP-16 est la solution incontournable pour les ingénieurs et makers au Maroc souhaitant dompter les technologies CMS (Composants Montés en Surface). Ce PCB ingénieux agit comme un pont entre la miniaturisation industrielle et la praticité de votre laboratoire : il convertit instantanément des boîtiers complexes comme le TSSOP ou le SOIC en un format standard DIP-16. C'est l'outil idéal pour tester un circuit intégré avant de concevoir votre PCB final ou pour réparer des équipements nécessitant une précision chirurgicale.

Performances et Précision du Convertisseur SMD 16 Broches

  • Double Face Intelligente : Une seule carte pour deux usages. La face A accueille le pas de 1,27 mm (SOP, SOIC), tandis que la face B gère la haute densité avec un pas de 0,65 mm (SSOP, TSSOP, MSOP).
  • Standardisation Immédiate : Transforme n'importe quelle puce compatible en un module avec un écartement de broches de 2,54 mm, le standard universel pour toutes les plaques d'essai.
  • Matériaux de Qualité : Fabriqué en substrat FR-4 époxy de verre, garantissant une excellente résistance à la chaleur lors de la soudure, même avec la méthode du "drag soldering".
  • Compatibilité Étendue : Bien que conçu pour 16 broches, il accepte parfaitement les puces plus petites comme les SOP8 ou SSOP14, offrant une flexibilité totale.

Pourquoi choisir cet Adaptateur PCB Universel pour vos projets ?

  • Prototypage sur Breadboard : Insérez enfin vos microcontrôleurs et capteurs SMD directement sur une plaque sans soudure (breadboard) pour des tests rapides.
  • Économie d'Espace et d'Argent : Plus besoin d'acheter deux types d'adaptateurs. La conception réversible couvre 90% des besoins en conversion 16 broches.
  • Apprentissage de la Soudure : C'est le support parfait pour s'entraîner à souder des composants CMS fins sans risquer d'endommager une carte mère coûteuse.
  • Récupération de Composants : Permet de réutiliser des puces rares dessoudées d'appareils HS en les rendant exploitables pour de nouveaux montages.

Fiche Technique Détaillée : Adaptateur PCB Universel 16 Broches

Caractéristique Spécification
Type de produit Convertisseur CMS vers DIP (Double face)
Compatibilité Face A SOP16, SOIC16 (Pas de 1,27 mm)
Compatibilité Face B SSOP16, TSSOP16, MSOP16 (Pas de 0,65 mm)
Sortie (Output) DIP-16 avec un pas standard de 2,54 mm
Matériau PCB FR-4 haute qualité
Dimensions Env. 21 mm x 16 mm
Poids Léger (Env. 3,5 g)

Commander votre Adaptateur SSOP16 / SOP16 vers DIP-16 au Maroc

Ne perdez plus de temps à chercher des solutions de contournement complexes. Cet adaptateur est l'élément essentiel qui manque à votre tiroir de composants. Disponible immédiatement avec un prix compétitif, nous assurons une livraison rapide partout au Maroc pour que vous puissiez démarrer vos prototypes sans attendre. Fiabilité, polyvalence et précision sont à portée de clic.

FAQ : Questions Fréquentes sur l'Adaptateur de Prototypage CMS

Peut-on souder des composants sur les deux faces simultanément ?

Non. Bien que la carte soit double face, les pistes sont partagées. Vous ne devez installer qu'un seul composant à la fois : soit un boîtier SOP16 sur la face A, soit un SSOP16 sur la face B.

Quelle est la meilleure technique pour souder le pas fin de 0,65 mm ?

La méthode du "drag soldering" (soudure par traînage) est recommandée. Utilisez beaucoup de flux de soudure pour éviter les ponts et garantir une connexion propre entre les broches et le PCB.

Cet adaptateur est-il compatible avec une breadboard standard ?

Absolument. Une fois que vous avez soudé des barrettes sécables (headers) standards de 2,54 mm sur les côtés, l'adaptateur s'insère parfaitement dans n'importe quelle plaque d'essai ou support DIP.

Comment repérer la broche n°1 sur le circuit ?

La broche 1 est généralement identifiée par une pastille carrée sur le PCB, contrairement aux autres qui sont rondes. Vérifiez également la sérigraphie pour un petit point ou un chiffre indicateur.
