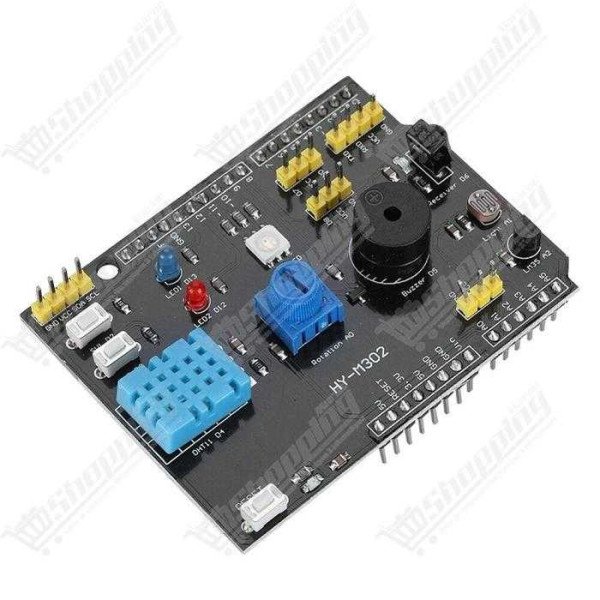

Ne laissez pas la complexité matérielle freiner votre créativité logicielle. Commandez dès maintenant votre Shield Multifonction Expansion 9 en 1 et transformez votre façon d'apprendre l'électronique. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant éducatif incontournable. Stock disponible immédiatement pour un envoi prioritaire.
Q : Quelles sont les broches (pins) exactes utilisées pour coder ce shield ?
Le shield possède un câblage interne fixe. Voici les définitions à mettre dans votre code : DHT11 sur D4, IR sur D6, Buzzer sur D5, Boutons sur D2/D3, LED RGB sur D9/D10/D11. Pour l'analogique : Potentiomètre sur A0, LDR sur A1 et LM35 sur A2.
Q : Mon capteur DHT11 affiche "NaN" ou "0", que faire ?
C'est un problème logiciel courant. Assurez-vous d'avoir installé la bibliothèque "DHT sensor library" ainsi que "Adafruit Unified Sensor". Dans votre code, vérifiez que vous avez bien sélectionné le type #define DHTTYPE DHT11 (et non DHT22) et la broche 4.
Q : Quelle est la différence entre le LM35 et le DHT11 inclus ?
Le LM35 est un capteur purement analogique (A2) très réactif pour la température seule, nécessitant une conversion mathématique simple. Le DHT11 est un capteur numérique (D4) qui mesure à la fois la température et l'humidité, mais nécessite une bibliothèque pour décoder le signal.
Q : Puis-je ajouter d'autres capteurs sur ce shield ?
Absolument. Bien que dense, le shield laisse libre l'interface I2C (SDA/SCL), le port Série et les broches numériques D7 et D8. Des connecteurs sont prévus sur la carte pour y brancher des modules externes.
Q : Y a-t-il un risque de court-circuit avec l'USB de l'Arduino ?
Non, ce modèle révisé dispose de connecteurs ("headers") suffisamment longs pour surélever le shield, empêchant tout contact métallique entre le dessous du circuit imprimé et le port USB de l'Arduino UNO.
