Optimisez vos projets IoT avec le Support d'extension pour NodeMCU V3

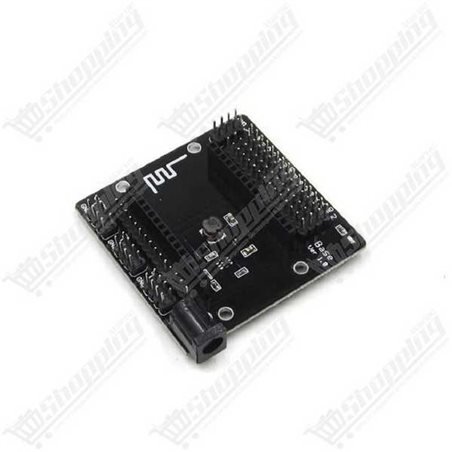

Vous en avez assez des connexions instables sur breadboard et de la jungle de fils volants ? Passez à la vitesse supérieure. Ce Support d'extension (Base Board) est l'armure indispensable pour votre module NodeMCU ESP8266 V3 (LoLin). Conçu pour transformer votre microcontrôleur en une véritable station de commande, il résout le problème classique d'alimentation et d'accessibilité des broches. Grâce à sa capacité à gérer une tension d'entrée de 6V à 24V et à réguler proprement le courant, c'est la solution idéale pour piloter des moteurs, des relais ou des réseaux de capteurs sans risquer de griller votre carte de développement.
Architecture Technique du Base Board pour NodeMCU ESP8266
- Alimentation Flexible : Accepte une large plage d'entrée de 6V à 24V DC via une prise Jack standard (5.5mm x 2.1mm), libérant votre projet de la dépendance au port USB.
- Puissance Régulée : Intègre un convertisseur Buck performant fournissant une sortie stable de 5V / 1A, suffisant pour alimenter des périphériques gourmands comme des servomoteurs.
- Connectivité Étendue : Déploie chaque broche GPIO vers des connecteurs mâles dédiés, accompagnés de rails VCC et GND pour un branchement "Plug & Play".
- Compatibilité Exclusive : Design optimisé pour le facteur de forme large (~28 mm d'entraxe) du NodeMCU V3 LoLin (Puce CH340).
- Indicateurs et Sécurité : Dispose d'une LED de mise sous tension intégrée et de rails de puissance séparés pour le 3.3V, 5V et VIN.
Pourquoi choisir ce Shield d'Expansion pour vos montages ?
- Robotique simplifiée : Les connecteurs disposés en trio (Signal/VCC/GND) permettent de brancher directement plusieurs servomoteurs sans soudure ni platine d'essai.
- Installation Propre : Avec ses dimensions de 60 mm x 60 mm et ses 4 trous de fixation, cette carte permet de visser solidement votre ESP8266 dans un boîtier ou sur un châssis de robot.
- Gestion d'énergie : Soulage le régulateur interne fragile du NodeMCU en prenant en charge l'alimentation des composants externes via son propre circuit de puissance.
- Prototypage Rapide : Accédez instantanément aux interfaces I2C, SPI, UART et ADC sans avoir à déchiffrer le pinout à la loupe.
Fiche Technique Détaillée : Base Board NodeMCU V3
| Caractéristique |
Spécification |
| Compatibilité Modèle |
NodeMCU V3 (LoLin) uniquement |
| Tension d'entrée (Jack DC) |
6V à 24V DC |
| Sortie Régulateur |
5V / 1A (Buck Converter) |
| Dimensions |
60 mm x 60 mm x 15 mm |
| Pas des broches |
Standard 2.54 mm |
| Poids |
Env. 22,5 g |
Commander votre Support NodeMCU ESP8266 au Maroc
Ne laissez pas la mécanique de vos connexions freiner votre créativité. Commandez dès aujourd'hui votre Base Board pour NodeMCU V3 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, en stock et prêt à être expédié pour accélérer vos développements IoT au meilleur prix du marché.
FAQ : Questions Fréquentes sur le Shield NodeMCU
Q1 : Pourquoi ma carte NodeMCU ne rentre-t-elle pas dans les connecteurs du shield ?
Il existe deux versions principales : le NodeMCU V2 (Amica) et le NodeMCU V3 (LoLin). Le V3 est plus large (environ 28-31 mm hors tout) que le V2. Ce shield est spécifiquement usiné pour la version V3 (LoLin). Une carte V2 sera trop étroite pour s'y clipser correctement sans adaptation.
Q2 : Quelle tension peut-on appliquer sur la prise jack DC du shield ?
La prise jack accepte une plage de 6V à 24V DC. Une alimentation entre 7V et 9V est souvent recommandée pour un rendement optimal.
Q3 : Les broches marquées "V" fournissent-elles du 5V ou du 3,3V ?
Cela dépend de la rangée. Généralement, les broches "V" alignées avec les GPIO délivrent la tension de fonctionnement. Attention : l'ESP8266 fonctionne en 3.3V. Assurez-vous de vérifier la tension avant de brancher des modules sensibles.
Q4 : Puis-je alimenter des servomoteurs directement via les broches du shield ?
Oui, c'est l'un des grands atouts de ce shield. Le régulateur intégré de 1A permet d'alimenter quelques micro-servos (type SG90).
Q5 : Pourquoi les broches GPIO 6 à 11 ne répondent-elles pas ?
Ces broches sont connectées en interne à la mémoire Flash SPI de l'ESP-12E/F. Bien qu'elles soient accessibles physiquement sur le shield, les utiliser pour des capteurs externes fera planter le module.
