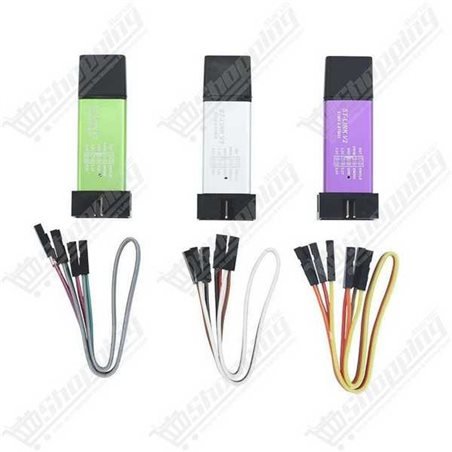

Maîtrisez la Programmation de vos STM8 et STM32 avec le ST-Link V2 Mini
Besoin de passer du code à la réalité sans friction ? Le ST-Link V2 Mini est l'outil indispensable pour tout ingénieur ou hobbyiste travaillant sur l'écosystème STMicroelectronics. Oubliez les configurations instables : ce dongle compact vous offre une solution clé en main pour la programmation Flash et le débogage en temps réel. Que vous cherchiez à exécuter votre code en pas à pas, à définir des points d'arrêt ou à visualiser vos registres, ce module encapsulé dans une coque en alliage d'aluminium robuste assure une liaison fiable entre votre PC et votre microcontrôleur. C'est l'interface de choix pour transformer vos lignes de C++ en actions concrètes.
Architecture et Performance du Programmateur ST-Link V2
- Polyvalence Totale : Prise en charge complète de l'interface SWIM (pour la famille STM8, tension 1,65V à 5,5V) et de l'interface SWD (pour la famille STM32, tension 1,65V à 3,6V).
- Alimentation Intelligente : Fournit des tensions de sortie de 3,3V et 5V directement à votre carte cible, éliminant souvent le besoin d'une alimentation externe pour les petits projets.
- Protection Renforcée : Intègre un fusible à auto-récupération de 500 mA pour protéger votre port USB et votre carte mère contre les courts-circuits accidentels.
- Vitesse d'Exécution : Capable d'atteindre une vitesse de programmation de 12,8 Ko/s en mode SWIM haute vitesse, optimisant votre temps de développement.
- Conception Durable : Le boîtier en aluminium ne sert pas uniquement l'esthétique ; il protège l'électronique contre l'électricité statique et les chocs mécaniques.
Pourquoi Intégrer ce Débogueur dans vos Projets Électroniques ?
- Débogage Simplifié : Le marquage du brochage (pinout) est gravé directement sur le boîtier. Fini le temps perdu à chercher le manuel pour connecter les broches GND, SWDIO ou SWCLK.
- Compatibilité Universelle : S'intègre parfaitement avec les environnements de développement (IDE) standards tels que Keil MDK-ARM, IAR EWARM, et surtout le très populaire STM32CubeIDE.
- Mises à Jour Faciles : Le firmware est évolutif via le mode DFU (Direct Firmware Update), garantissant que votre outil reste compatible avec les futures puces ST.
- Sécurité des E/S : Idéal pour les environnements éducatifs ou le prototypage rapide, grâce à la protection active des ports d'entrées/sorties contre les erreurs de manipulation.
Fiche Technique Détaillée : ST-Link V2 Mini
| Caractéristique |
Spécification |
| Alimentation Entrée |
5V via connecteur USB 2.0 Full Speed |
| Tensions de Sortie |
3,3V et 5V (pin headers) |
| Support Microcontrôleurs |
Familles STM8 (SWIM) et STM32 (SWD) |
| Protection Électrique |
Fusible interne 500 mA (auto-reset) |
| Température de Fonctionnement |
0°C à 50°C |
| Dimensions |
57mm x 20mm x 8mm |
| Matériau Coque |
Alliage d'Aluminium (Anti-ESD) |
Commander le ST-Link V2 Mini au Maroc
Ne laissez pas un outil manquant ralentir votre innovation. Commandez dès aujourd'hui votre ST-Link V2 Mini et bénéficiez d'une livraison rapide partout au Maroc. Disponible immédiatement en stock, nous vous proposons ce programmateur indispensable à un prix compétitif pour équiper votre laboratoire ou votre atelier d'étudiant sans attendre.
FAQ : Résolution de problèmes ST-Link V2
Pourquoi mon ST-Link V2 Mini affiche-t-il "Target Not Found" avec une carte STM32 ?
Ce message d'erreur est classique. Vérifiez d'abord que la broche GND est bien commune entre le programmateur et la cible. Assurez-vous que le câblage SWDIO et SWCLK est correct. Si votre code précédent a désactivé les broches de débogage, utilisez le mode "Connect Under Reset" dans STM32CubeProgrammer en connectant la broche RST.
Quelle est la différence de câblage entre STM8 et STM32 ?
L'architecture diffère : pour un STM32, utilisez l'interface SWD (SWDIO, SWCLK, GND). Pour un STM8, utilisez l'interface SWIM (SWIM, GND, RST). Attention à bien sélectionner la tension de sortie (3.3V ou 5V) adaptée à votre microcontrôleur pour éviter toute surtension.
Le logiciel demande une mise à jour du firmware ("Old ST-LINK firmware"), que faire ?
Acceptez la mise à jour via l'outil officiel inclus dans STM32CubeIDE ou STM32CubeProgrammer. Cette étape est cruciale pour assurer la stabilité avec les versions récentes des IDE et corriger d'éventuels bugs de communication.
Puis-je alimenter un projet complet (moteurs, écrans) via le ST-Link ?
Non, c'est déconseillé. Le ST-Link V2 Mini peut fournir environ 100mA via ses broches de sortie. Si votre projet consomme plus (moteurs, relais, écrans LCD), utilisez une alimentation externe et reliez uniquement la masse (GND) et les broches de données au programmateur.
Comment enlever la protection en lecture ("Read Out Protection") d'une puce ?
Connectez-vous via STM32CubeProgrammer, naviguez vers l'onglet "Option Bytes", et changez le paramètre "Read Out Protection" du niveau 1 au niveau 0. Cliquez sur "Apply". Notez que par sécurité, cette action effacera totalement la mémoire flash du composant.
