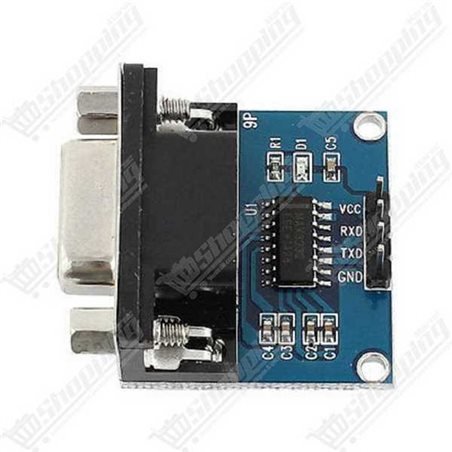

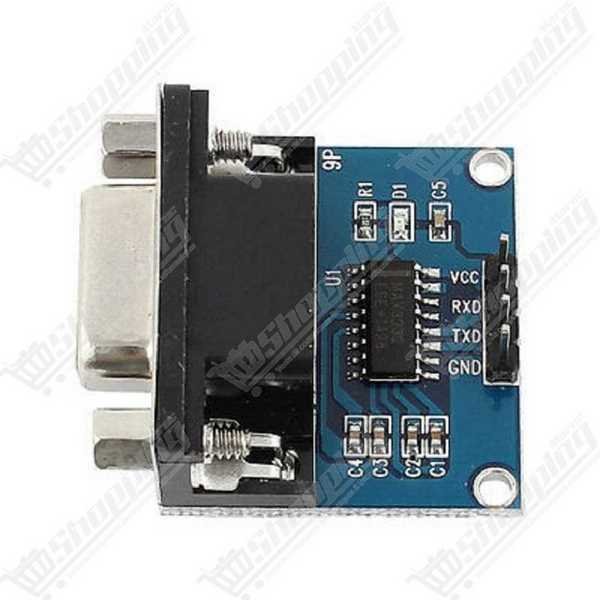

Besoin de relier l'ancien monde industriel aux microcontrôleurs modernes ? Ne prenez pas le risque de griller vos circuits ! Le Module Convertisseur RS232 vers TTL basé sur la puce MAX3232 est la solution de sécurité indispensable pour vos communications série. Contrairement aux anciens adaptateurs, ce module agit comme un traducteur de tension intelligent, comblant le fossé entre les tensions élevées (±12V) du standard RS232 et la logique délicate (TTL 3.3V ou 5V) de vos cartes de développement. Que vous fassiez du débogage, de la maintenance industrielle ou de la mise à jour de firmware, ce module assure une transmission de données fiable, rapide et sécurisée.
Optimisez vos interfaces de communication dès aujourd'hui. Commandez votre convertisseur MAX3232 directement sur notre site et bénéficiez d'un matériel fiable pour tous vos projets d'électronique. Nous assurons une livraison rapide partout au Maroc et garantissons le meilleur rapport qualité/prix du marché. Stock disponible immédiatement pour accompagner vos prototypes et réparations.
Q1: Le module peut-il être utilisé aussi bien en 3,3V qu'en 5V ?
Oui, c'est la grande force du MAX3232 par rapport au classique MAX232. Il fonctionne parfaitement sur une plage de 3,0V à 5,5V, ce qui le rend universel pour Arduino (5V) comme pour Raspberry Pi ou STM32 (3,3V).
Q2: Pourquoi les données reçues sont-elles illisibles ou composées de caractères étranges ?
C'est souvent un problème de synchronisation. Vérifiez que la vitesse de transmission (baud rate) est identique dans votre code et sur le périphérique. Assurez-vous aussi d'avoir croisé les lignes (RX du module sur TX du microcontrôleur) et que les masses (GND) sont bien connectées ensemble.
Q3: Puis-je brancher directement les broches du connecteur DB9 sur mon microcontrôleur sans passer par la puce ?
Absolument pas ! Les tensions RS232 peuvent atteindre ±13V, ce qui est fatal pour un microcontrôleur fonctionnant en 5V ou 3,3V. La puce MAX3232 est justement là pour convertir ces hautes tensions en signaux TTL sécurisés.
Q4: Quelle est la différence entre un câble "droit" et un câble "croisé" pour ce module ?
Pour une connexion à un PC, un câble droit suffit généralement. Si vous reliez deux modules entre eux, un croisement TX/RX est nécessaire. Vérifiez toujours si votre connecteur DB9 est mâle ou femelle pour déterminer le type de câblage requis (DTE ou DCE).
Q5: Pourquoi la puce MAX3232 chauffe-t-elle de manière excessive dès le branchement ?
Une surchauffe immédiate signale généralement une inversion de polarité (VCC/GND inversés) ou une tension supérieure à 5,5V. Débranchez immédiatement pour éviter la destruction du composant.
Q6: Le module nécessite-t-il une bibliothèque logicielle spécifique pour fonctionner avec Arduino ?
Non, le module est "transparent" pour le logiciel. Il effectue une conversion matérielle pure. Utilisez simplement les commandes standards comme Serial.begin() et Serial.print().
