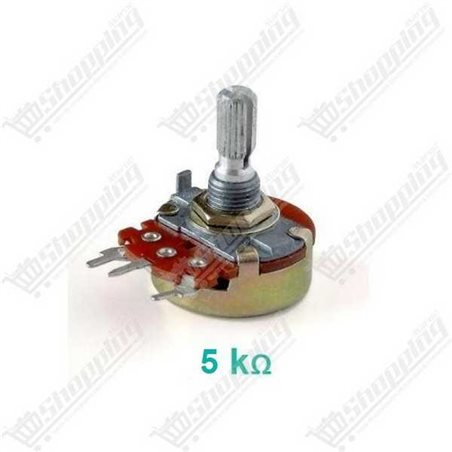

Précision et Contrôle : Le Potentiomètre 5K Linéaire (WH148) Idéal pour vos Projets
Vous cherchez à ajuster finement la luminosité d'une LED, à régler le contraste d'un écran LCD ou à envoyer un signal analogique précis à votre microcontrôleur ? Ne cherchez plus. Le potentiomètre 5K linéaire est le composant incontournable pour tout électronicien, amateur ou professionnel. Contrairement aux modèles logarithmiques réservés à l'audio, ce modèle de Type B (B5K) offre une variation de résistance parfaitement proportionnelle à la rotation, vous garantissant une lecture fiable et prédictible.
Conçu avec une piste en film de carbone robuste et un boîtier métallique blindé, ce potentiomètre rotatif assure une durabilité mécanique supérieure. Que vous conceviez un panneau de commande industriel ou un prototype sur Arduino, sa tige de 15 mm et son système de fixation par écrou en font la solution de réglage la plus polyvalente et stable du marché.
Caractéristiques Techniques Clés du Potentiomètre Rotatif 5K
- Résistance Précise : Valeur nominale de 5 kΩ (5000 Ohms) adaptée à la majorité des ponts diviseurs de tension logique.
- Courbe Linéaire (Type B) : Variation constante de la résistance sur un angle électrique de 280°.
- Axe Standardisé : Longueur de l'axe de 15 mm avec un diamètre de 6 mm, compatible avec la plupart des boutons de réglage (knobs).
- Puissance et Tension : Supporte jusqu'à 0,125 W et une tension de fonctionnement maximale de 200 V AC.
- Durabilité : Conçu pour endurer environ 15 000 cycles de rotation, idéal pour des réglages fréquents.
- Installation Facile : Livré avec écrou et rondelle pour un montage solide sur panneau ou boîtier.
Applications Pratiques et Avantages du Modèle B5K Linéaire
- Interface Homme-Machine (IHM) : Parfait pour créer des molettes de sélection dans les menus de vos projets embarqués.
- Prototypage Arduino et ESP32 : Le standard absolu pour les entrées analogiques (ADC), permettant de lire des valeurs de 0 à 1023 (ou 4095).
- Réglage de Capteurs : Idéal pour ajuster la sensibilité de seuil sur des comparateurs de tension ou des amplificateurs opérationnels.
- Contrôle de Vitesse PWM : Utilisez-le pour faire varier le rapport cyclique d'un signal PWM contrôlant un moteur DC ou un servo-moteur.
- Format Compact : Son pas de broches de 5 mm permet une soudure aisée sur PCB ou une insertion (avec adaptation) sur breadboard.
Fiche Technique Détaillée : Potentiomètre 5K Linéaire
| Spécification | Détails Techniques |
|---|
| Modèle / Type | WH148 / Rotatif Mono (Type B Linéaire) |
| Résistance Nominale | 5 kΩ (Tolérance ± 20 %) |
| Puissance Nominale | 0,125 W (1/8 W) |
| Dimensions de l'Axe | Longueur 15 mm / Diamètre 6 mm |
| Montage | Filetage M7 (Panneau) ou PCB (Pas 5 mm) |
| Angle de Rotation | Total : 300° ± 5° / Électrique : 280° |
| Matériaux | Piste Carbone, Boîtier Métallique |
| Accessoires Inclus | 1 Écrou, 1 Rondelle |
Commander votre Potentiomètre 5K Linéaire au Maroc
Ne laissez pas un composant manquant retarder votre projet. Commandez dès maintenant votre Potentiomètre 5K Linéaire B5K et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat, Marrakech ou Tanger. Profitez de notre prix compétitif pour faire le stock de ce composant essentiel à tout atelier d'électronique.
Questions Fréquentes sur le Potentiomètre WH148 5K (FAQ)
Q1: Comment câbler le potentiomètre WH148 5K Ohm sur une carte Arduino ?
C'est très simple. Connectez les deux broches extérieures à l'alimentation (5V ou 3,3V) et à la masse (GND). Reliez la broche centrale (le curseur) à une entrée analogique de votre carte, comme la broche A0, pour lire la variation de tension.
Q2: Que signifie l'indication "B5K" marquée sur le boîtier ?
Le code est standardisé : la lettre "B" indique une courbe de variation linéaire (la résistance change proportionnellement à la rotation), idéale pour les réglages de paramètres. Le "5K" confirme que la résistance totale du composant est de 5000 Ohms.
Q3: Quelle est la différence entre ce modèle linéaire et un modèle logarithmique ?
Un potentiomètre linéaire (type B) est conçu pour la précision technique (capteurs, luminosité). Un modèle logarithmique (type A) est spécifiquement conçu pour l'audio (contrôle du volume), car il compense la sensibilité non linéaire de l'oreille humaine.
Q4: Ce potentiomètre peut-il supporter des tensions élevées ?
Le WH148 est robuste. Bien qu'il soit souvent utilisé en basse tension (5V), il est certifié pour une tension maximale de fonctionnement de 200V AC. Cependant, veillez à ne pas dépasser sa dissipation de puissance maximale de 0,125 W.
Q5: Pourquoi les valeurs lues sur mon moniteur série oscillent-elles même sans toucher au bouton ?
Ce phénomène de "bruit" électronique est fréquent. Pour stabiliser votre signal, vous pouvez ajouter un petit condensateur de 100nF entre la broche centrale (signal) et la masse, ou utiliser une moyenne logicielle (smoothing) dans votre code Arduino.
Q6: Peut-on utiliser ce potentiomètre avec seulement deux broches ?
Oui. En reliant la broche centrale et l'une des broches latérales, il agit comme une résistance variable simple (rhéostat). Toutefois, pour une lecture de tension (0 à 5V) sur microcontrôleur, le montage à trois broches en pont diviseur est indispensable.
