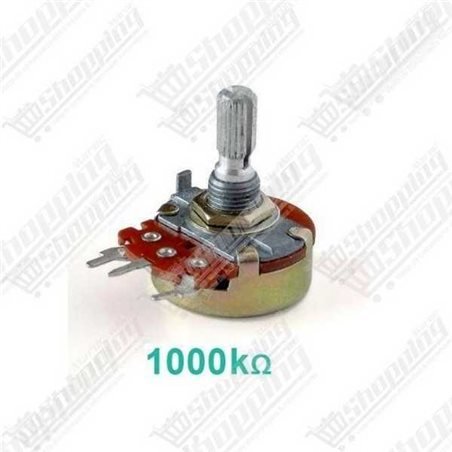

Contrôle Précis Haute Impédance avec le Potentiomètre 1MΩ B1M
Le Potentiomètre Linéaire 1MΩ (1000K) est un composant essentiel pour les circuits nécessitant une haute résistance d'entrée ou des courants très faibles. Modèle standard WH148, il offre une variation linéaire (Type B) fiable, idéale pour les réglages de paramètres, les diviseurs de tension à faible consommation et les circuits de temporisation. Son axe de 15 mm cranté assure une compatibilité universelle avec les boutons de réglage standard.
Points Forts du Potentiomètre Rotatif 1000K
- Résistance Élevée : Avec 1 000 000 Ohms, il est parfait pour maximiser les constantes de temps RC ou minimiser la consommation de courant.
- Conception Robuste : Piste au carbone durable garantissant entre 10 000 et 100 000 cycles de rotation.
- Installation Simplifiée : Conçu pour un montage sur panneau ou circuit imprimé (PCB), livré complet avec écrou et rondelle.
- Standard Industriel : Format WH148 avec un diamètre de corps de 16 mm, le standard pour le prototypage et la réparation.
Applications Courantes
- Circuits de Temporisation : Couplé à un condensateur, sa valeur de 1MΩ permet d'obtenir des délais longs (ex: NE555).
- Prototypage Arduino : Idéal pour les entrées analogiques nécessitant une haute impédance.
- Réglages de Gain : Utilisation dans les circuits d'amplification opérationnelle.
- Remplacement : Pièce de rechange pour variateurs et équipements électroniques divers.
Caractéristiques Techniques Détaillées
| Propriété |
Valeur |
| Modèle |
WH148 (Mono-tour) |
| Résistance |
1 MΩ (1000 kΩ) |
| Type de Courbe |
Linéaire (B) |
| Tolérance |
±20 % |
| Puissance Nominale |
0,125 W (1/8 W) |
| Tension Max |
150 V AC / 20 V DC |
| Dimensions de l'Axe |
Longueur 15 mm / Diamètre 6 mm |
| Type d'Axe |
Métal, Cranté (Strié) |
| Angle de Rotation |
300° ± 5° |
| Résistance d'isolement |
> 100 MΩ à 500 V DC |
FAQ : Potentiomètre 1MΩ Linéaire
Quelle est la différence entre un modèle 10K et 1M ?
La résistance totale. Le modèle 1M laisse passer 100 fois moins de courant qu'un 10K pour la même tension, ce qui est crucial pour les signaux sensibles ou l'économie d'énergie.
Comment stabiliser le signal avec une telle résistance ?
Avec 1MΩ, le circuit devient sensible aux parasites. Il est conseillé d'ajouter un condensateur de découplage (ex: 10nF à 100nF) entre le curseur et la masse si le signal est instable.
Les écrous sont-ils fournis ?
Oui, chaque potentiomètre est livré avec son écrou et sa rondelle pour une fixation solide sur boîtier.
