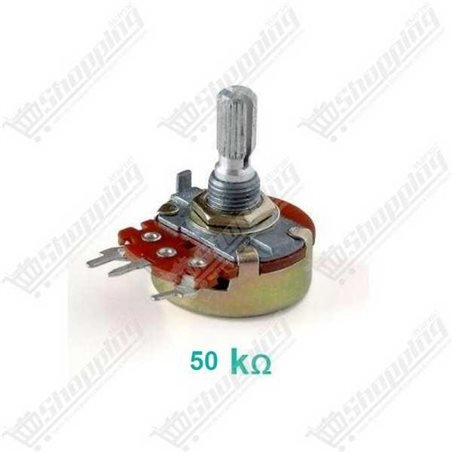

Maîtrisez vos circuits avec le Potentiomètre 50K Linéaire B50K
Vous cherchez à ajuster finement vos signaux ou à créer une interface utilisateur réactive pour votre prochain projet ? Le Potentiomètre 50K Linéaire (WH148) est le composant incontournable pour tout électronicien exigeant. Contrairement aux solutions numériques complexes, ce composant offre une interaction tactile immédiate et fiable. Avec sa courbe de variation de type Linéaire (Type B), il assure une progression proportionnelle et prévisible de la résistance, ce qui est idéal pour le prototypage sur microcontrôleurs ou le réglage précis de paramètres systèmes. Sa conception robuste avec un axe de 15 mm garantit une intégration facile sur vos panneaux de commande.
Atouts Techniques du Potentiomètre Rotatif WH148
- Linéarité Parfaite : Modèle de type B offrant une variation de résistance fluide de 0 à 50 kΩ, essentielle pour les lectures analogiques précises.
- Compatibilité Mécanique : Doté d'un axe moleté de 6 mm (18 dents), il s'adapte à la grande majorité des boutons de potentiomètres standards du marché.
- Montage Facile : Conçu pour une installation sur panneau grâce à son filetage M7 et ses accessoires de fixation (écrou et rondelle fournis).
- Durabilité Éprouvée : Une piste en film de carbone garantissant une durée de vie supérieure à 15 000 cycles de rotation.
- Polyvalence de Tension : Supporte jusqu'à 200 V AC ou 20 V DC, le rendant sûr pour les projets basse tension comme pour certaines applications secteur limitées.
Applications et Usage du Potentiomètre 50K dans vos Projets
- Interface Arduino & ESP32 : Idéal comme diviseur de tension pour envoyer des valeurs analogiques précises à vos entrées ADC.
- Contrôle PWM : Indispensable pour varier la luminosité des LEDs ou ajuster la vitesse de rotation de petits moteurs DC via un circuit de commande.
- Calibrage de Capteurs : Permet d'ajuster les seuils de déclenchement ou la sensibilité dans les circuits de traitement de signal.
- Prototypes Éducatifs : Le composant standard pour apprendre la loi d'Ohm et le fonctionnement des résistances variables.
Fiche Technique Détaillée : Potentiomètre 50K 15mm
| Caractéristique |
Spécification |
| Modèle |
WH148 (Type B - Linéaire) |
| Valeur de Résistance |
50 kΩ (Marquage B50K) |
| Tolérance |
±20 % |
| Puissance Nominale |
0,125 W (1/8 W) |
| Angle de Rotation |
300° ±5° |
| Dimensions de l'axe |
Longueur 15 mm | Diamètre 6 mm (Moleté) |
| Montage |
Filetage M7 (Écrou et rondelle inclus) |
| Type de Connexion |
3 broches (Pas de 5 mm) pour PCB ou soudure |
Commander le Potentiomètre B50K au Maroc
Ne laissez pas un composant manquant ralentir votre innovation. Achetez votre Potentiomètre 50K Linéaire dès aujourd'hui et profitez d'un prix compétitif imbattable. Nous assurons une livraison rapide partout au Maroc pour que vous puissiez reprendre vos soudures sans attendre. Ce produit est en stock et disponible immédiatement pour vos besoins unitaires ou en lot.
Questions Fréquentes sur l'usage du Potentiomètre B50K
Quelle est la différence entre un potentiomètre de type A et de type B (comme le B50K) ?
La lettre "B" désigne une courbe de variation linéaire, ce qui signifie que la résistance change de manière proportionnelle à la rotation du bouton. À l'inverse, le type "A" est logarithmique (audio), conçu pour correspondre à la perception humaine du son.
Comment câbler ce potentiomètre sur un microcontrôleur comme l'Arduino ?
Il possède 3 broches : connectez une extrémité au 5V, l'autre à la masse (GND), et la broche centrale (curseur) à une entrée analogique (ex: A0). En tournant le bouton, vous ferez varier la tension entre 0 et 5V lue par la carte.
Une valeur de 50k Ohm est-elle trop élevée pour les entrées analogiques d'un Arduino ?
Bien que l'ADC de l'Arduino soit optimisé pour des impédances de 10k Ohm ou moins, un potentiomètre de 50k Ohm fonctionne correctement pour la plupart des projets. La lecture peut simplement être légèrement plus sensible au bruit électrique.
Puis-je utiliser ce potentiomètre B50K pour régler le volume d'une enceinte ?
Ce n'est pas idéal car il est linéaire. Pour le volume audio, un modèle logarithmique (A50K) est préférable pour obtenir une augmentation sonore perçue comme régulière. Avec un B50K, le volume semblera augmenter brusquement au début de la course.
À quoi servent l'écrou et la rondelle inclus dans le kit ?
Ils permettent la fixation "en façade" ou "sur panneau". On insère l'axe de 15mm dans un trou de 6mm percé dans un boîtier, puis on serre l'écrou par l'extérieur pour maintenir le composant solidement en place.
Comment vérifier si mon potentiomètre est défectueux avec un multimètre ?
Réglez le multimètre sur "Ohm". Mesurez entre les deux broches extérieures pour vérifier la résistance totale (environ 50k). Mesurez ensuite entre une broche extérieure et celle du milieu tout en tournant l'axe : la valeur doit varier de façon fluide sans coupures.
