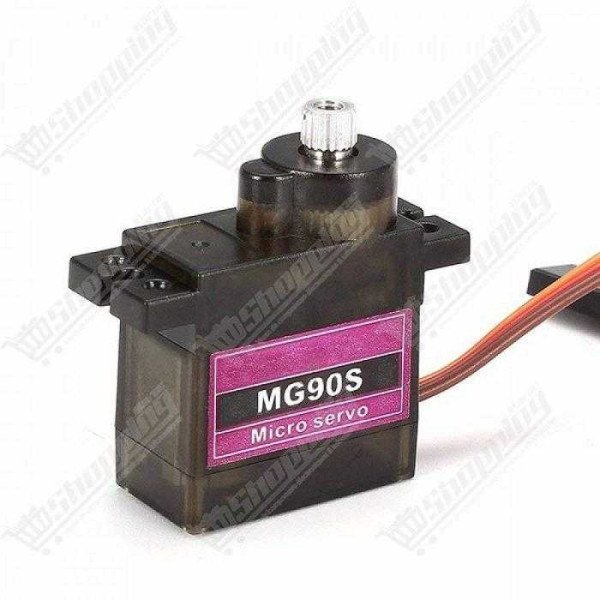

Fiabilité et Robustesse : Pourquoi intégrer le Servo Moteur MG90S ?
Vous en avez assez des engrenages en plastique qui lâchent au moindre effort sur vos projets ? Il est temps de passer à la vitesse supérieure. Le Servo Moteur MG90S est la réponse définitive pour les ingénieurs et passionnés exigeant une durabilité sans compromis dans un format miniature. Contrairement au classique SG90, ce modèle intègre une pignonnerie entièrement métallique et un roulement à billes, garantissant une transmission de mouvement fluide et résistante aux chocs. Que ce soit pour encaisser les atterrissages rudes d'un avion RC ou pour assurer la longévité d'un bras robotique, le MG90S offre le couple et la robustesse mécanique nécessaires là où les servos standards échouent.
Caractéristiques de Performance du MG90S Metal Gear
- Couple de blocage élevé : Capable de délivrer une force impressionnante de 2,2 kg/cm sous une tension de 6,0 V, idéal pour déplacer des charges significatives malgré sa petite taille.
- Engrenages en alliage métallique : Conçus en Aluminium 6061-T6 ou laiton, ces engrenages éliminent le risque de dents cassées typique des servos en nylon lors de blocages accidentels.
- Réactivité optimale : Une vitesse de fonctionnement rapide de 0,08 s / 60° à 6,0 V pour des mouvements instantanés et précis.
- Conception compacte : Avec un poids plume d'environ 13,4 g et des dimensions de 22,8 x 12,2 x 28,5 mm, il s'intègre partout sans alourdir votre châssis.
- Précision du signal : Une largeur de bande morte très fine de 1 µs à 5 µs assure un positionnement angulaire stable et sans dérive.
Applications Concrètes : Que faire avec un MG90S ?
- Aéromodélisme et RC : Remplacement idéal pour le contrôle des ailerons, de la gouverne de direction ou des gaz sur les avions, hélicoptères et voitures RC à l'échelle 1/18 ou 1/24.
- Robotique articulée : Parfait pour les articulations de robots bipèdes ou hexapodes nécessitant un couple supérieur pour supporter le poids de la structure.
- Systèmes de verrouillage : Création de petits loquets électroniques robustes pour des boîtes secrètes ou des systèmes domotiques DIY.
- Gimbals et Tourelles : Orientation précise de caméras FPV ou de capteurs ultrasons sur un robot mobile, sans le jeu mécanique ("backlash") souvent présent sur les modèles plastique.
Fiche Technique Détaillée : Micro Servo MG90S
| Spécification |
Détail |
| Modèle |
MG90S (Engrenages Métal) |
| Tension de fonctionnement |
4,8 V à 6,0 V DC |
| Couple (4.8V / 6.0V) |
1,8 kg/cm / 2,2 kg/cm |
| Vitesse (4.8V / 6.0V) |
0,10 s / 0,08 s pour 60° |
| Amplitude de rotation |
180° (90° par direction) |
| Dimensions |
22,8 mm x 12,2 mm x 28,5 mm |
| Poids |
~13,4 g |
| Connectique |
Type JR / Futaba (Câble 25 cm) |
| Code Couleur Câblage |
Marron (GND), Rouge (VCC), Orange (PWM) |
Commander le Servo MG90S au Maroc
Ne laissez pas une pièce fragile compromettre votre projet. Optez pour la sécurité avec le MG90S. Nous assurons une livraison rapide partout au Maroc, de Tanger à Lagouira, avec un stock disponible immédiatement. Profitez d'un prix compétitif pour ce composant essentiel et donnez à vos créations la robustesse qu'elles méritent. Ajoutez-le à votre panier dès maintenant pour une expédition prioritaire.
Dépannage et FAQ : Tout savoir sur le MG90S
Pourquoi mon servomoteur MG90S tremble-t-il (jitter) de manière erratique ?
Ce phénomène est souvent causé par une alimentation instable. Le MG90S, plus puissant que le SG90, demande des pics de courant (jusqu'à 2A au démarrage) que la sortie 5V d'un Arduino peine à fournir. La solution : utilisez une alimentation externe de 5V-6V, n'oubliez pas de relier les masses (GND) entre l'alimentation et le contrôleur, et ajoutez un condensateur de découplage (ex: 100µF) sur l'alimentation du servo.
Peut-on alimenter le MG90S directement depuis la broche 5V d'une carte Arduino ?
C'est fortement déconseillé. Le courant d'appel risque de provoquer une chute de tension (brownout) faisant redémarrer votre Arduino, voire d'endommager le régulateur de la carte. Privilégiez toujours une source d'alimentation externe capable de fournir au moins 2A.
Quel est le code couleur des fils pour effectuer le branchement ?
Le standard est simple : le fil Marron est la masse (GND), le fil Rouge est l'alimentation positive (VCC, 4.8V-6V) et le fil Orange transporte le signal de commande (PWM).
Pourquoi le servomoteur tourne-t-il en continu au lieu de s'arrêter à un angle précis ?
Si votre servo ne tient pas la position, vous possédez probablement la variante "rotation continue" (360°). Sur ce modèle spécifique, le signal PWM ne contrôle pas l'angle (0-180°), mais la vitesse et le sens de rotation.
Comment utiliser le MG90S avec un ESP32 (3.3V) ?
Utilisez la bibliothèque ESP32Servo (la lib Arduino standard n'est pas compatible). Bien que le MG90S soit alimenté en 5V, il accepte généralement le signal logique 3.3V de l'ESP32 sans problème. Si le servo ne réagit pas, un convertisseur de niveau logique (Logic Level Shifter) peut être nécessaire.
Les engrenages métalliques permettent-ils de forcer la rotation à la main ?
Non, jamais. Bien que le métal soit plus solide, forcer le bras du servo manuellement exerce une pression énorme sur la démultiplication interne et peut détruire le potentiomètre ou le moteur. Utilisez toujours un signal électronique pour bouger le servo.
