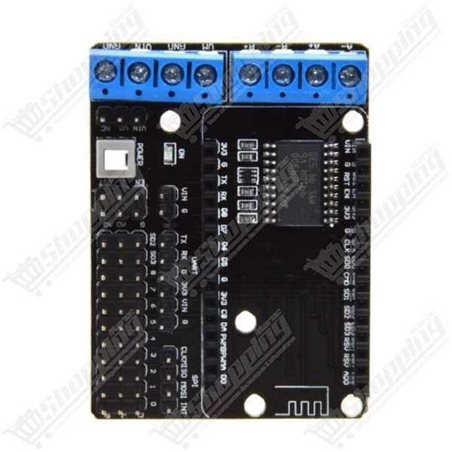

Transformez votre NodeMCU en Robot Connecté avec le Shield Moteur L293D
Vous cherchez à donner du mouvement à vos projets IoT sans vous perdre dans un amas de câbles ? Le Motor Shield L293D pour NodeMCU est la solution d'ingénierie ultime pour les créateurs au Maroc. Oubliez les platines d'essais instables : cette carte d'extension se clipse directement sur votre module ESP-12E, transformant instantanément votre microcontrôleur en une plateforme robotique pilotable en Wi-Fi. C'est le choix intelligent pour concevoir des voitures téléguidées par smartphone, des systèmes domotiques motorisés ou tout projet nécessitant une gestion précise de la puissance via le réseau.
Performance et Puissance du Driver L293D pour ESP8266
- Cœur robuste : Équipé du célèbre chipset L293D à double pont en H, capable de piloter simultanément 2 moteurs à courant continu (CC) ou un moteur pas à pas bipolaire.
- Gestion de tension flexible : Accepte une large plage d'alimentation moteur (VM) allant de 4,5 V à 36 V, idéale pour adapter la puissance à vos besoins.
- Courant de sortie : Fournit jusqu'à 1,2 A par canal, suffisant pour la majorité des moteurs de robotique standard.
- Mapping intelligent : Utilise les broches D1, D2, D3 et D4 pour la vitesse (PWM) et la direction, libérant les autres GPIO pour vos capteurs.
- Extension complète : Expose toutes les broches du NodeMCU (SPI, UART, GPIO, Analogique, 3.3V) sur des connecteurs mâles pour ajouter facilement des capteurs.
Pourquoi choisir ce Shield d'Extension Moteur pour vos Projets IoT ?
- Simplicité Plug & Play : Conçu spécifiquement pour s'emboîter sur le NodeMCU V2 (ESP-12E/F), éliminant le besoin de soudure complexe pour le pont de puissance.
- Gestion de l'alimentation : Intègre un interrupteur marche/arrêt et un cavalier (jumper) pour unifier ou séparer l'alimentation moteur et logique.
- Protection et Sécurité : Conçu pour dissiper jusqu'à 4W (à 90°C) et gérer les signaux de contrôle en toute sécurité.
- Contrôle sans fil : Exploitez la puissance de l'ESP8266 pour envoyer des commandes de mouvement via une page web, MQTT ou une application mobile.
Fiche Technique Détaillée : Motor Shield L293D NodeMCU
| Caractéristique | Spécification |
|---|
| Contrôleur | L293D (Double Pont en H) |
| Compatibilité | NodeMCU V2 (ESP-12E/F) |
| Alimentation Moteur (VM) | 4,5 V à 36 V CC |
| Alimentation Logique (VIN) | 4,5 V à 9 V CC (10V Max) |
| Courant de sortie (Io) | ≤ 1,2 A par canal |
| Consommation logique (Iss) | ≤ 60 mA |
| Puissance dissipée max | 4 W (à 90 °C) |
| Broches de Contrôle (Moteur A) | D1 (Vitesse), D3 (Direction) |
| Broches de Contrôle (Moteur B) | D2 (Vitesse), D4 (Direction) |
| Dimensions | 58 x 43 x 14 mm |
Commander votre Motor Shield L293D au Maroc
Ne laissez pas la complexité du câblage freiner votre créativité. Commandez dès aujourd'hui votre Motor Shield L293D pour NodeMCU et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant indispensable aux makers et étudiants. Stock disponible immédiatement pour un démarrage de projet sans délai.
Questions Fréquentes sur le Shield Moteur NodeMCU ESP8266
Comment gérer l'alimentation du Shield et du NodeMCU ?
Le shield possède un cavalier (jumper) dédié. Si votre alimentation externe est comprise entre 4,5V et 9V, laissez le cavalier connecté pour alimenter à la fois les moteurs (VM) et le NodeMCU (VIN). Si vos moteurs nécessitent une tension supérieure à 9V (jusqu'à 36V), retirez le cavalier et alimentez le NodeMCU séparément via son port USB ou une autre source 5V pour éviter de l'endommager.
Avec quelle version de NodeMCU ce shield est-il compatible ?
Ce shield est optimisé pour le NodeMCU V2 (Amica) équipé de l'ESP-12E ou ESP-12F. Sa largeur est adaptée pour s'insérer directement dans les connecteurs femelles du shield.
Comment contrôler les moteurs via le code ?
Le pilotage est direct via les GPIO. Pour le moteur A, utilisez la broche D1 pour la vitesse (PWM) et D3 pour la direction. Pour le moteur B, utilisez D2 pour la vitesse et D4 pour la direction. Vous pouvez utiliser les fonctions standards analogWrite() et digitalWrite() de l'IDE Arduino.
