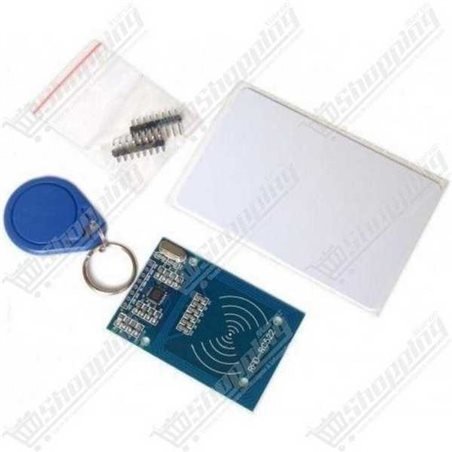

Kit RFID RC522 13.56 MHz : Module Lecteur, Carte S50 et Badge Porte-clés

Maîtrisez le Contrôle d'Accès avec le Kit RFID MFRC-522

Vous cherchez à intégrer un système de sécurité sans contact fiable à votre prochain projet ? Oubliez les interrupteurs mécaniques et passez à la vitesse supérieure. Le Kit RFID MFRC-522 est la référence absolue pour le prototypage rapide de systèmes d'identification par radiofréquence. Basé sur la robuste puce NXP MFRC522, ce module compact est le cerveau idéal pour vos serrures intelligentes et systèmes de pointage. Fonctionnant sur la fréquence standard de 13,56 MHz, il offre une communication stable et rapide, parfaite pour les environnements Arduino, ESP32 ou Raspberry Pi. Que vous soyez en train de concevoir un système de gestion de stocks ou une "Smart Door" pour votre domicile, ce kit complet (incluant badge et porte-clés) est votre passerelle vers l'IoT sécurisé.

Points Forts Techniques du Module MFRC522

• Cœur de haute précision : Piloté par la puce NXP MFRC522, assurant une modulation et démodulation 13,56 MHz sans faille.
• Interface ultra-rapide : Communication native via le bus SPI capable d'atteindre 10 Mbit/s, garantissant une lecture quasi instantanée des badges.
• Basse consommation : Idéal pour les projets sur batterie avec un courant en veille de seulement 10 à 13 mA et un mode sommeil (Sleep) inférieur à 80 µA.
• Compatibilité étendue : Prend en charge une large gamme de protocoles, notamment MIFARE1 S50, S70, Ultralight et DESFire.
• Sécurité intégrée : Support matériel de l'algorithme de chiffrement CRYPTO1 pour une authentification sécurisée des produits MIFARE.
• Format compact : Un PCB réduit de 40 mm x 60 mm qui s'intègre facilement dans des boîtiers imprimés en 3D.

Pourquoi intégrer le Lecteur RFID RC522 dans vos projets ?

• Création de Serrures Connectées : Remplacez vos clés traditionnelles par un système de badge ou de porte-clés RFID sécurisé.
• Gestion de Temps et Présence : Construisez un système de pointage automatisé pour PME ou pour vos projets scolaires, enregistrant les entrées/sorties dans une base de données.
• Sécurisation d'Armoires et Coffres : Ajoutez une couche de protection invisible à vos tiroirs ou coffres-forts personnels.
• Démarrage de Véhicules/Machines : Utilisez le RFID comme coupe-circuit ou système d'autorisation pour lancer des machines-outils ou des robots.
• Solutions de Paiement en Boucle Fermée : Prototypes de systèmes de cantine ou de distributeurs automatiques utilisant le crédit stocké sur les cartes S50 1Ko.

Fiche Technique Détaillée : Kit MFRC-522 (Module + Carte + Badge)

Commander le Kit RFID MFRC-522 au Maroc

Ne laissez pas vos projets sans surveillance. Commandez dès maintenant votre Kit RFID MFRC-522 et bénéficiez d'une expédition rapide partout au Maroc. Ce composant est disponible immédiatement dans nos stocks à un prix ultra-compétitif. Que vous soyez à Casablanca, Rabat ou Tanger, recevez votre matériel et commencez à coder votre système de sécurité sans attendre.

FAQ : Dépannage et Utilisation du Module RFID RC522

Q1: Quelle est la tension d'alimentation impérative pour le module RC522 ?

Le module est strictement conçu pour une tension de 3,3 V. Attention : appliquer 5 V sur le VCC ou les broches de données (MOSI, SCK, etc.) peut griller la puce MFRC522. Si vous utilisez un Arduino Uno, il est vital d'utiliser des convertisseurs de niveau logique (Level Shifters) ou des ponts diviseurs de tension pour protéger le module.

Q2: Mon moniteur série affiche "Firmware Version: 0x0 = (unknown)", que faire ?

C'est l'erreur la plus courante. Elle signale une absence de communication SPI. Vérifiez trois points : 1. Le câblage (Surtout l'inversion MISO/MOSI). 2. Les soudures : les broches doivent être soudées, un simple contact physique ne suffit pas. 3. L'alimentation : assurez-vous que le module reçoit bien 3,3 V stables.

Q3: Comment brancher le MFRC-522 sur une Arduino Mega ?

Les broches SPI sont différentes sur la Mega. Vous devez connecter : MOSI sur 51, MISO sur 50, et SCK sur 52. La broche SDA (SS) va généralement sur la 53 et le RST sur la 5. N'oubliez pas de modifier ces numéros dans votre code Arduino (`#define SS_PIN 53`).

Q4: Le module fonctionne-t-il avec l'ESP32 ?

Absolument. Cependant, l'ESP32 a un mappage de broches flexible. Vous devez souvent définir les broches SPI manuellement dans le `setup()` avec la commande : SPI.begin(SCK, MISO, MOSI, SS); en remplaçant par les GPIOs que vous avez choisis (ex: SCK:18, MISO:19, MOSI:23, SS:5).

Q5: Le lecteur lit la carte blanche mais ignore le porte-clés bleu, pourquoi ?

La distance de lecture est liée à la taille de l'antenne. L'antenne du porte-clés étant plus petite, la portée est réduite (souvent 2 à 3 cm). Assurez-vous de présenter le badge bien parallèle au lecteur et vérifiez que le module n'est pas posé sur une surface métallique qui perturbe le champ magnétique de 13,56 MHz.

Q6: Conflit SPI : Comment utiliser le RFID et une carte SD ensemble ?

Puisqu'ils partagent le bus SPI, chaque module doit avoir sa propre broche SS (Slave Select) unique (par exemple, pin 10 pour le RFID, pin 4 pour la SD). Attention, certains lecteurs SD "low cost" ne relâchent pas la ligne MISO, ce qui bloque le RFID. Assurez-vous que votre bibliothèque SD gère correctement la désélection du module.
