Portée Étendue et Fiabilité : Pourquoi choisir le Module SI4432 433 MHz ?
Vous en avez assez des connexions sans fil qui décrochent dès qu'un mur se présente ? Oubliez les modules standards à faible puissance. Le Module Transceiver SI4432 est la solution technique par excellence pour vos projets nécessitant une communication robuste et longue distance. Basé sur la puce Silicon Labs EZRadioPRO, ce module ne se contente pas d'envoyer des données : il traverse les obstacles grâce à une sensibilité de réception exceptionnelle de -121 dBm et une puissance d'émission de +20 dBm. Que vous développiez un réseau de capteurs ou une télécommande complexe, ce composant transforme votre microcontrôleur en une station radio professionnelle, capable d'atteindre 1000 mètres en champ libre tout en préservant votre batterie.
Performances Radiofréquences et Atouts du SI4432
- Puissance de pénétration : Avec une sortie maximale de 100 mW (+20 dBm), ce module assure une liaison stable là où d'autres échouent, traversant efficacement étages et cloisons.
- Ultra-Basse Consommation : Idéal pour l'IoT, il ne consomme que 1 µA en veille et dispose d'un mode "shutdown" à 10 nA, prolongeant la durée de vie de vos piles de plusieurs années.
- Intégrité des Données : Intègre la gestion automatique des paquets, le calcul du CRC-16 et une mémoire FIFO de 64 octets pour décharger votre processeur principal.
- Flexibilité Totale : Modulation configurable (FSK, GFSK, OOK) et débit ajustable de 0,123 à 256 kbps pour s'adapter à toutes les exigences de bande passante.
- Intelligence Embarquée : Comprend un capteur de température, un convertisseur ADC 8 bits et un indicateur RSSI numérique pour surveiller la qualité du signal en temps réel.
Applications Concrètes : Que construire avec ce Transceiver RF ?
- Domotique Longue Portée : Pilotez l'éclairage de jardin, les portails ou les pompes d'irrigation situés loin de votre routeur Wi-Fi.
- Télémétrie de Drones et Robots : Recevez des données de vol ou de capteurs en temps réel avec une liaison fiable et légère.
- Systèmes de Sécurité DIY : Créez des capteurs d'ouverture de porte ou de mouvement communiquant sur une fréquence sécurisée de 433 MHz.
- Réseaux de Capteurs (Mesh) : Déployez des nœuds multiples pour la lecture de compteurs (AMR) ou la surveillance environnementale sur de vastes zones.
Fiche Technique Détaillée : Module SI4432
| Caractéristique |
Spécification |
| Puce RF |
Silicon Labs Si4432 (EZRadioPRO) |
| Fréquence |
433 MHz (Tunable 240-960 MHz) |
| Tension d'alimentation |
1.8 V à 3.6 V DC (Attention : Non compatible 5V direct) |
| Puissance TX Max |
+20 dBm (100 mW) |
| Sensibilité RX |
Jusqu'à -121 dBm |
| Interface |
SPI (4 fils) |
| Courant (Émission) |
~85 mA à puissance max |
| Dimensions |
16.5 x 17 mm |
Commander le Module SI4432 au Maroc
Passez à la vitesse supérieure pour vos prototypes électroniques. En commandant votre Module SI4432 chez nous, vous bénéficiez d'une expédition rapide partout au Maroc et d'un support technique local. Ce composant est en stock et prêt à être intégré dans votre prochain projet Arduino ou STM32. Ne laissez plus la distance limiter votre créativité, commandez dès aujourd'hui !
Questions Fréquentes et Dépannage du SI4432 (FAQ)
Q : Puis-je connecter ce module directement à un Arduino UNO en 5V ?
R : Non, c'est une erreur critique. Le SI4432 fonctionne strictement entre 1,8V et 3,6V. Connecter les broches SPI directement au 5V endommagera la puce. Utilisez impérativement un convertisseur de niveau logique (Logic Level Converter) ou des résistances de 1kΩ sur les lignes de données pour protéger le module.
Q : Mon module redémarre quand j'émets à pleine puissance (20dBm). Pourquoi ?
R : C'est un problème classique d'alimentation. À +20 dBm, le module tire un pic de courant d'environ 85 mA. Si la sortie 3.3V de votre microcontrôleur est faible, cela provoque une chute de tension et un "Smart Reset". La solution est d'ajouter un condensateur de découplage (10µF à 100µF) entre VCC et GND, ou d'utiliser une source 3.3V externe robuste.
Q : Comment atteindre réellement les 1000 mètres de portée annoncés ?

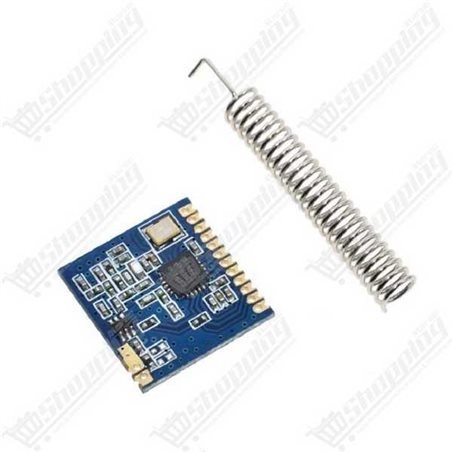

R : La portée dépend de l'antenne et de l'environnement. L'antenne ressort fournie est bonne, mais pour maximiser la distance, soudez un fil de cuivre monobrin de 17,3 cm (1/4 d'onde pour 433 MHz). Assurez-vous d'être en champ libre (Line of Sight) et réglez le débit de données au plus bas (ex: 1.2 kbps) pour améliorer la sensibilité.
Q : Quelle bibliothèque Arduino utiliser pour le SI4432 ?
R : Nous recommandons fortement la bibliothèque RadioHead (utilisez le pilote RH_RF22). Elle est stable, bien documentée et gère la plupart des complexités du chipset. Évitez l'ancienne librairie "RF22" qui n'est plus maintenue.
Q : J'ai une erreur "RF22 init failed". Que vérifier ?
R : Vérifiez d'abord votre câblage SPI (MISO sur MISO, MOSI sur MOSI, SCK sur SCK). Assurez-vous que la broche nSEL (CS) est bien définie dans votre code. Enfin, vérifiez que l'alimentation est stable à 3.3V dès le démarrage.
