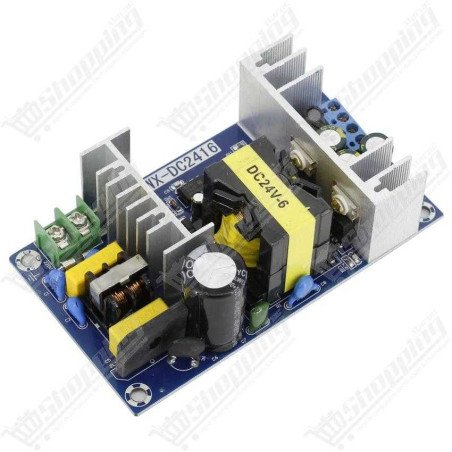

Puissance Fiable et Compacte : Module AC-DC 24V 6A WX-DC2416
Besoin d'une source d'énergie stable pour vos projets d'automatisation ou de réparation industrielle ? Ne laissez pas une alimentation instable compromettre vos circuits. Ce module d’alimentation à découpage WX-DC2416 est le cœur énergétique idéal pour vos systèmes exigeants. Conçu sur un circuit imprimé (PCB) nu de haute densité, il transforme efficacement le courant secteur universel en une sortie 24V DC parfaitement régulée. Que ce soit pour alimenter une imprimante 3D, des moteurs pas à pas ou un système d'éclairage LED, ce module offre un rapport puissance/taille exceptionnel, garantissant une intégration facile sans le coût des boîtiers industriels encombrants.
Performance Électrique et Atouts du Convertisseur 24V 150W
- Puissance de sortie robuste : Délivre un courant nominal de 6A pour une puissance continue de 150W, avec une capacité de pointe allant jusqu'à 9A (220W) pour absorber les appels de courant au démarrage.
- Entrée Universelle : Compatible avec une large plage de tensions, de AC 85V à 265V, fonctionnant aussi bien en 50Hz qu'en 60Hz, idéal pour les installations au Maroc.
- Technologie PWM Avancée : Utilise la modulation de largeur d'impulsion pour assurer une efficacité élevée, un faible bruit et une ondulation (ripple) minimale en sortie.
- Architecture Sécurisée : Équipé de dissipateurs thermiques en aluminium et d'une conception double face pour une gestion thermique optimale entre -40°C et +85°C.
- Protections Intégrées : Système intelligent avec arrêt automatique en cas de surtension, limiteur de surintensité et récupération automatique après un court-circuit.
Pourquoi Intégrer cette Alimentation à Découpage dans vos Projets ?
- Automatisation et Robotique : Fournit le couple nécessaire pour les moteurs pas à pas et les automates nécessitant un 24V stable.
- Projets DIY et Réparations : Une solution de remplacement économique et performante pour les cartes d'alimentation défectueuses dans les appareils électroménagers ou industriels.
- Éclairage LED : Idéal pour les rubans LED ou les drivers nécessitant une tension constante sans scintillement.
- Flexibilité d'installation : Son format "Bare board" de 115 x 65 mm permet une fixation directe par entretoises dans vos boîtiers personnalisés.
Fiche Technique Détaillée : WX-DC2416
| Caractéristique | Spécification |
|---|
| Référence Modèle | WX-DC2416 / DC24V-6 |
| Tension d'entrée | AC 85V - 265V (Universel) |
| Tension de sortie | DC 24V (Fixe) |
| Courant de sortie | Nominal : 6A | Pic : 9A |
| Puissance | 150W (Max 220W) |
| Dimensions | 115 x 65 x 35 mm (approx.) |
| Entraxe de montage | 105 x 55 mm |
| Protections | Surtension, Surcharge, Court-circuit |
Commander le Module d'Alimentation 24V 6A au Maroc
Optimisez vos installations électriques dès aujourd'hui. Commandez votre module d'alimentation AC-DC 24V 6A chez nous et bénéficiez d'un prix compétitif introuvable ailleurs. Produit disponible immédiatement en stock avec une livraison rapide partout au Maroc. Fiabilisez vos projets avec du matériel éprouvé.
Questions Fréquentes sur l'Alimentation WX-DC2416
Le module nécessite-t-il un refroidissement actif pour délivrer 6A en continu ?
Oui. Bien que le module puisse supporter des pics, une utilisation prolongée à 6A (150W) génère une chaleur significative. Nous recommandons fortement l'ajout d'un ventilateur pour éviter la mise en sécurité thermique et prolonger la durée de vie des composants.
Pourquoi la tension de sortie dépasse-t-elle 24V lorsque rien n'est branché ?
À vide (sans charge), il est courant de mesurer une tension flottante supérieure (parfois 40V) car la boucle de régulation ne peut pas se stabiliser. Connectez une petite charge (comme une résistance de puissance ou votre appareil) pour que la tension se régule instantanément à 24V précis.
Peut-on ajuster la tension de sortie avec un potentiomètre ?
Non, ce modèle délivre une tension fixe de 24V calibrée en usine. Il ne possède pas de vis de réglage "ADJ" contrairement à certaines alimentations en boîtier métallique.
Comment sécuriser le branchement secteur sur ce module ?
L'entrée AC 85-265V se branche sur les bornes "L" et "N" (sans polarité stricte). Attention : le circuit étant nu, il est impératif d'installer le module dans un boîtier isolant pour éviter tout contact accidentel avec la haute tension.
Ce module est-il compatible avec Arduino ou ESP32 ?
Oui, mais pas directement. Ces microcontrôleurs utilisant du 5V ou 3.3V, vous devrez ajouter un convertisseur abaisseur (Buck Converter) après la sortie 24V. Pensez également à ajouter un condensateur de filtrage si vous utilisez des modules Wi-Fi sensibles.
